Поскольку базой управления является линия визирования (JIB), оптическая ось канала управления должна быть соосной или параллельной ЛВ с минимальной угловой погрешностью, так как эта погрешность целиком войдет в общую ошибку наведения ракеты. Общее поле ошибки будет складываться из нескольких компонентов: параллакс между оптическими осями канала наблюдения (КН) и канала управления (КУ); угловая погрешность между осями КН и КУ; суммарная ошибка слежения оператора, в которой поглощена ошибка стабилизации ЛВ; погрешность системы управления ракетой (рис. 1).
Параллакс — это конструктивный параметр, который может быть равен нулю, если КН и КУ выведены на одну оптическую ось или он определяется межцентровым расстоянием
Угловая погрешность между осями КН и КУ регулируется и минимизируется в заводских условиях. Практически удается обеспечить параллельность осей с погрешностью 20–30 с. Следует иметь в виду, что этот параметр подвержен изменениям в эксплуатации, связанным главным образом с температурными деформациями.
Ошибка слежения за целью с учетом качества системы стабилизации и подбора коэффициентов управления в системе «человек-машина» представляет угловую величину и составляет около 0,2° т. д. (тысячных дальности).
Современные системы управления позволяют «держать» ракету на траектории относительно ЛВ «в трубке» 0,5–0,6 м независимо от дальности.
Если привести эти компоненты ошибки к линейным размерам в картинной плоскости на удалении 5000 м и просуммировать их, получившаяся суммарная погрешность окажется несколько больше 1 (1,2–1,3 м), то есть выше принятого нами для ВТО критерия.
Из вышесказанного следует, в частности, несостоятельность предложения разместить КН и КУ на самостоятельных стабилизированных платформах, связав их между собой следящей системой, так как в лучшем случае при этом вклинивается ошибка в дистанционном сопряжении КН и КУ (не менее 2'), которая добавит к «промаху» дополнительно 3–4 м (на дальности 5000 м), что совершенно неприемлемо, так как система перестанет быть высокоточной.
Рис. 2. Принципиальная схема «зеркальной» обзорно-прицельной системы

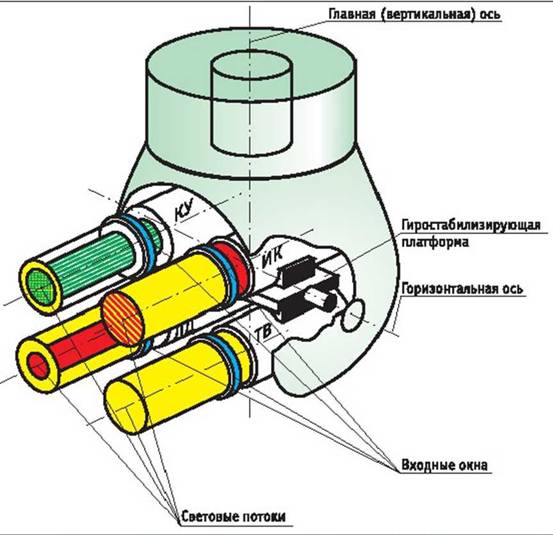

Рис. 3. Принципиальная схема «платформенной» обзорно-прицельной системы
Таким образом, обзорно-прицельная система для реализации ВТО должна состоять, как минимум, из канала наблюдения и канала управления, оптические оси которых взаимно съюстированы и стабилизированы в инерциальном пространстве.
Для работы в дневное время канал наведения должен включать в себя оптический или телевизионный канал или оба эти канала. Если же система должна работать круглосуточно, в КН обязательно должен входить и тепловизионный датчик. Помимо этого, как правило, в состав обзорноприцельной системы включается лазерный дальномер.
Существуют две принципиально различающиеся конструктивные схемы построения обзорно-прицельных систем. В основе первой лежит гиростабилизированное зеркало, на плоскость которого сведены все необходимые каналы, размещенные неподвижно (рис. 2). Эту систему мы будем впоследствии называть «зеркальной», а вторую, в которой все каналы размещаются на единой стабилизированной платформе — «платформенной» (рис. 3).
Первую группу представляют отечественные приборы «Радуга», «Шквал» и иностранные разработки BEZU, SFIM, АРХ-334 и ряд других. Ко второй группе относятся российские приборы типа ГОЭС, американские системы TADS, М-65, французские Strix, Osiritis, Viviane и ряд других. Рассмотрим особенности обоих вариантов, их преимущества и недостатки.

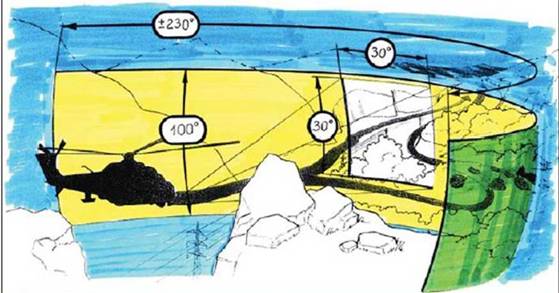

Рис. 4. Зона обзора обзорно-прицельной системы

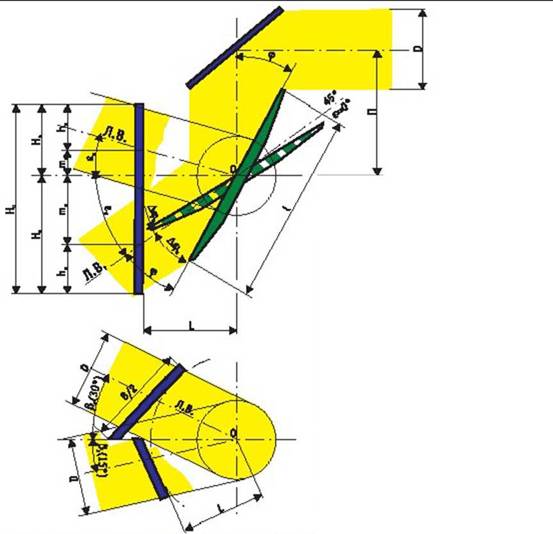

Рис. 5. Схема геометрических параметров «зеркальной» системы
D — диаметр светового потока
в в. н— угол места (верх, низ)
п.л.-угол азимута (право, лево)
Л.В.
– линия визирования
L-длина зеркала
L— расстояние до входного отверстия
Н а— высота входного окна
В б— ширина входного окна
Н в. н— высота верхней (нижней) части входного окна
m в.л.— проекция ЛВ на плоскость
h в.н.— часть светового потока в плоскости окна
— угол падения (отражения)
в.л.— поворот зеркала относительно нулевого положения (4–5 гр.)
П — «перископичность»
в.н.— предельное значение угла места (верх, низ)
Первая задача, которая возлагается на обзорно-прицельную систему (ОПС), — это поиск и обнаружение целей. Для этого ОПС должна иметь максимально возможную зону просмотра в связанной системе координат вертолета. Это позволяет производить разведку местности, не накладывая ограничений на траекторию полета вертолета. Иными словами, ОПС должна обеспечивать перемещение ЛВ по горизонтали и вертикали по командам операторов в широких диапазонах (рис. 4).
В «зеркальной» системе это достигается изменением наклона зеркала для перемещения ЛВ по вертикали и поворотом узла зеркала вокруг вертикальной оси для перемещения JIB по горизонтали. Конструктивно «зеркальная» ОПС, как правило, выполняется в виде перископа, у которого головное зеркало подвешено на кардане, гиростабилизировано и управляется по двум осям.
Поворот зеркала вокруг горизонтальной оси приводит к угловому перемещению ЛВ в вертикальной плоскости на удвоенный угол. Размеры зеркала зависят от диаметра пропускаемого светового потока (D), по этому его ширина примерно равна D, а длина зависит от диапазона перемещения ЛВ по вертикали (рис. 5 и 6).

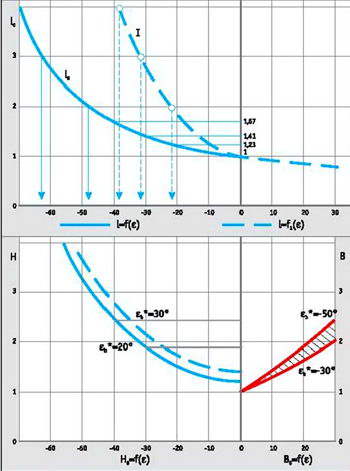

Из графика L=f на рис. 6 видно, что при достижении угла места около 48° происходит удвоение длины зеркала от номинального, а при 60° — утроение. Соответственно растут габариты всей головной части прибора, отодвигается и растет по размерам входное окно (см. рис. 6). Увеличение размера зеркала, кроме веса, увеличивает его момент инерции по «кубу». Если в «платформенных» системах момент инерции подвижной части является стабилизирующим, то есть полезным фактором, то в «зеркальных» системах это вредный фактор, так как приходится преодолевать инерцию зеркала и поворачивать его один к одному, а точно на половину угла перемещения ЛВ.
