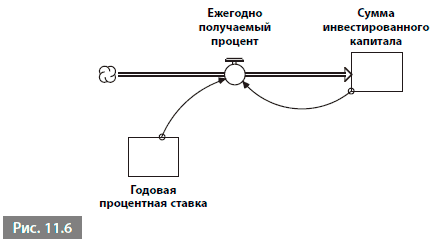

Что действительно меняется, так это величина процента, получаемая за период времени. Например, если вы вложили $100 под 6 % годовых, рассчитываемых по сложной процентной ставке, через три месяца вы получите процент в размере $1,50, через шесть месяцев – $3,00, через 12 – $6,00. В этом примере сумма капитала, инвестированного в запас, и ежегодно получаемый процент являются притоками; годовая процентная ставка – вторым запасом, который действует в качестве свободного звена скорости, определяющего стоимость потока (рис. 11.6).
На этой диаграмме запасов и потоков вводится новая характеристика, полукруглая стрелка, которая показывает, как связаны переменные в диаграмме. Полукруглые стрелки, ведущие от годовой процентной ставки и суммы инвестированного капитала к ежегодно получаемому проценту, означают, что стоимость ежегодно
Подобным образом налоговая ставка является запасом, а не потоком, поскольку вычисления производятся не за период времени, а на каждые $100 налогооблагаемой прибыли.
Еще две объединяющие концепции
Каждую переменную можно классифицировать как запас или поток.
Это еще одна из удивительных объединяющих концепций системного мышления или в данном случае системной динамики. А вот другая.
Большинство целей бизнеса, и определенно самые важные, можно выразить как оптимизацию портфеля запасов.
Единственные действия, которые может предпринять руководитель, – это перенастроить потоки.
Над этой концепцией нужно подумать, но она верна. Большинство целей бизнеса сводятся к таким задачам, как максимизация доли рынка, акционерной стоимости, поддержание высокой цены акции, хорошей репутации и настроения персонала. Все это запасы. И поскольку оптимизация одной цели (скажем, доли рынка) может конфликтовать с оптимизацией другой (скажем, настроением персонала, поскольку конфликт заключается в выборе между затратами на рекламу и премиями персоналу), запасами необходимо управлять как единым портфелем и поддерживать его общий баланс.
Единственными действиями, которые может предпринять руководитель, являются наем, увольнение, покупка активов, продажа компаний, выделение средств на рекламу и т. п. Все это потоки. Это как если бы мы пытались управлять группой ванн, соединенных сложных образом с помощью сети труб, кранов и дренажных труб, где по мере того, как пустеет одна ванна, наполняется другая. Наша цель – одновременно поддерживать конкретный уровень воды в каждой из ванн или, еще лучше, чтобы они устойчиво и одновременно наполнялись. Но единственное, что мы можем делать, – это крутить краны и регулировать пробки в сливных отверстиях.
Метафора с водой – это, конечно, вариант обсуждения рычагов и результатов из главы 10 в терминах системной динамики. Результаты работы компании являются запасами, а рычаги действий – потоками.
Диаграммы цикличной причинности и диаграммы запасов и потоков

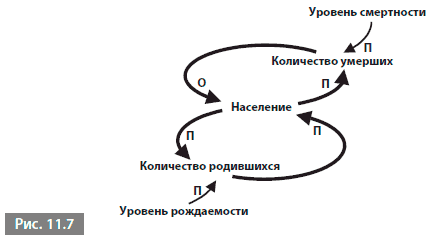

Посмотрите на диаграмму цикличной причинности на рис. 11.7, которую мы видели в прошлой главе. Какие из этих переменных являются запасами, а какие потоками?
В этой диаграмме есть три запаса и два потока. Запасами являются население, (годовой) уровень рождаемости и (годовой) уровень смертности; потоками – количество родившихся (в год) и количество умерших (в год), что ведет к увеличению и уменьшению соответствующих запасов населения. Слово «уровень» здесь означает коэффициент по отношению ко всему населению: годовой уровень рождаемости (смертности) означает количество родившихся (умерших) на 1000 человек в год. Эти отношения можно выразить с помощью следующих равенств:

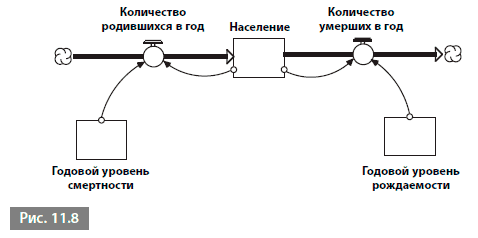

На рис. 11.8 показано, как их можно изобразить на диаграмме запасов и потоков.
Полукруглые стрелки указывают на количественные отношения, например, стрелка от уровня рождаемости и населения к количеству родившихся в год определяется как населением, так и годовым уровнем рождаемости, что указано в равенстве, которое мы только что видели.
Внимательно посмотрите на обе диаграммы и убедитесь, что они идентичны. Проверьте, присутствуют ли в них две петли обратной связи и два свободных звена. Как диаграмма цикличной причинности отражает связи типа П и О?
Две петли обратной связи в диаграмме цикличной причинности были включены в диаграмму запасов и потоков в виде комбинации потоков и полукруглых стрелок: от количества родившихся в год к населению в виде потока и обратно в виде полукруглой стрелки и аналогично для населения и количества умерших в год. Два свободных звена, указывающих на годовой уровень рождаемости и смертности, ясно видны на обеих диаграммах. Связь типа П на диаграмме цикличной причинности, идущая от годового уровня рождаемости к населению и означающая, что количество родившихся в год увеличивает население, показана с помощью того факта, что количество родившихся в год является притоком к населению. Аналогично связь типа О, идущая от количества умерших в год к населению и означающая, что с ростом количества умерших в годнаселение уменьшается, отражена на диаграмме запасов и потоков с помощью того факта, что количество умерших в год является оттоком от населения. Связи типа П на диаграмме цикличной причинности, идущие от годового уровня рождаемости к количеству родившихся в год и от годового уровня смертности к количеству умерших в год, не показаны на диаграмме запасов и потоков явно, но подразумеваются в соответствующих равенствах.
Как правило, все притоки на диаграмме запасов и потоков являются связями типа П на соответствующей диаграмме цикличной причинности, а все оттоки – связями типа О. Прочие связи типа П и О явно не показываются на диаграммах запасов и потоков, о них можно догадаться из контекста или определить их с помощью лежащих в основе диаграммы равенств.
На страницах этой книги мы уже встречали два примера особенных связей в диаграммах цикличной причинности. Первый пример был о наливании кофе в чашку и связи между действием по наливанию и реальным уровнем кофе в чашке, другой – о связи между количеством родившихся и городским населением. Особенность заключалась в том, что эти связи работали только в одном направлении. Если взять пример о количестве родившихся, то его увеличение ведет к росту городского населения, что подразумевает связь типа П. Но если количество родившихся начнет сокращаться, городское население сокращаться не будет, а продолжит расти, просто медленнее.
Я объяснил обе эти аномалии характерной однонаправленностью соответствующей реальной ситуации. Наливание кофе в чашку может только поднимать его уровень, а количество родившихся может только увеличивать население. Поскольку в реальной ситуации возможно действие только в одном направлении, соответствующие диаграммы цикличной причинности тоже могут действовать только в одном направлении.
В терминах запасов и потоков эти аномалии можно объяснить более кратко. Оба этих примера касаются притоков в соответствующие запасы. Действие по наливанию кофе в чашку является притоком в запасы кофе в чашке, а количество родившихся в год – притоком в запас городское население. Более того, эти потоки могут действовать только в одном направлении и называются односторонними. Как притоки они должны увеличивать соответствующие запасы, следовательно, в диаграммах цикличной причинности они должны быть представлены связями типа П. Но поскольку эти потоки односторонние, диаграммы цикличной причинности тоже работают только в одном направлении.
То же самое относится и к оттокам, действующим только в одном направлении, таким как количество умерших в год. В диаграмме цикличной причинности на рис. 11.7 с ростом количества умерших население сокращается, и, поскольку эти элементы движутся в противоположных направлениях, между ними возникает связь типа О. Если количество умерших станет меньше, население продолжит сокращаться, но медленнее. Это, конечно, односторонняя связь типа О. На диаграмме запасов и потоков она будет показана как количество умерших в год, представляющих отток от запаса население, а в диаграмме цикличной причинности – как связь типа О, идущая от количества умерших к населению. Поскольку количество умерших в год является односторонним потоком, диаграмма цикличной причинности будет работать только в одном направлении.
Мораль истории такова: односторонние связи типа П и О возникают в диаграммах цикличной причинности, когда поток связан с соответствующим запасом и является односторонним. Если это приток, связь имеет тип П, если отток – тип О. И поскольку поток является односторонним, диаграмма цикличной причинности будет работать только в одном, «естественном» направлении потока. Однако не все потоки бывают односторонними.
Одним из аспектов диаграммы запасов и потоков на рис. 11.8 является то, что запасы, представляющие годовой уровень рождаемости и смертности, не связаны явно с соответствующими им потоками. В диаграммах запасов и потоков используется другой метод изображения: переменные, которые могут быть запасами или потоками, обозначаются кругами, называемыми конвертерами, или вспомогательными устройствами (рис. 11.9).
