Викинги. Мореплаватели, пираты и воины

Почти по всем элементам и узлам конструкции Квалсюннский корабль имеет право уверенно претендовать на звание одного из представителей новой эры в скандинавском судостроении, настоящий расцвет которого наступит в IX и X столетиях.

Парус

Наверное, самая не поддающаяся разгадке тайна, связанная с викингами, состоит в том, почему таким находчивым и изобретательным мореходам понадобилось столько веков, чтобы поставить на службу себе парус, что произошло только в VIII столетии. Первое свидетельство появления его в Скандинавии обнаружено на резных каменных «полотнах» с изображениями кораблей начала VIII века, найденных на острове Готланд в Швеции, однако, учитывая энергию викингов как торговцев и предпринимателей, с трудом верится в то, что скандинавы не подозревали о существовании паруса до вышеозначенного момента. К тому времени в Средиземноморье парусом пользовались уже на протяжении столетий, а потому его, конечно же, видели во многих частях Западной Европы, где преобладало римское влияние (хотя на Скандинавию оно никогда и не распространялось).

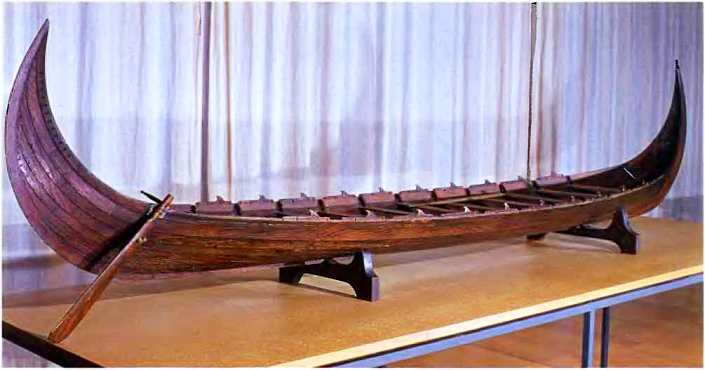

Модель Квалсюннского корабля демонстрирует совершенство ровных и «аэродинамических» линий, в которых видится уже будущее великолепие превосходных ладей эры викингов. Обратите внимание на «классический» руль с румпелем на «рулевом борту» и на низко посаженный просторный корпус (Бергенский мореходный музей, Норвегия).

Одна из причин такой холодности в отношении паруса до VIII века, возможно, состоит в том, что, несмотря на отдельные дальние морские поездки, предпринимавшиеся викингами, в основном морская жизнь, если можно так выразиться, разворачивалась и протекала в прибрежных водах Скандинавии, где усилий гребцов на веслах вполне хватало для обеспечения движения сравнительно небольшим судам. Иными словами, парус не являлся необходимым средством для хождения по водам.

К тому же в период до появления Квалсюннского корабля и ему подобных судов отсутствие киля и наличие днищевой доски сильно связывало корабелов, вынуждая их строить узкие ладьи с довольно резко поднимающимися бортами, а такие конструкции плохо подходили для того, чтобы выдерживать дополнительные нагрузки, оказываемые на корпус идущего под парусом судна.

Правда состоит в том, что удовлетворительного ответа на вопрос не существует, между тем когда парус — в буквальном смысле слова — приняли на борт, нововведение это привело к ряду значительных изменений в том, что касается приемов кораблестроения в эпоху, называемую эрой викингов.

Картины на камнях VIII–IX столетий, найденные в Готланде (Швеция), являются щедрыми источниками информации об эволюции кораблей викингов. Данное судно, изображенное на резьбе по камню из Смисса (Стенчюрка), безусловно, боевая ладья. Обратите внимание на драконью голову на носу и украшенную корму, на перекрывающие друг друга щиты и затейливую вязь рифового шнура, прикрепленного к парусу. Видны ванты и идущая к баку опора. Ромбовидная структура характерна для большинства таких изображений, возможно, резчик стремился показать веревки, кожаные или полотняные шнуры, применявшиеся для усиления паруса. Многие члены команды, включая рулевого, носят на головах конические шлемы, на корме связка собранных вместе копий.

ЭРА ВИКИНГОВ

С появлением настоящего прочного киля с Т-образным поперечным сечением днище корабля стало прирастать и расходиться в борта за счет немного наклонных набивавшихся внакладку нахлестом друг на друга поясов обшивки. Внизу под ватерлинией шпангоуты и пояса обшивки пришивались друг к другу за счет шпеньков, но, как мы видели, не к первому поясу и килю. В том месте, где днищевые пояса встречались с ватерлинией, прежний усиленный планширь превратился в значительно более толстый пояс, называвшийся «мегинхуф» (meginhufr; что означало на древненорвежском «крепкая доска»). Данные узлы вместе с килем обеспечивали продольную прочность корпуса корабля по ватерлинии и облегчали процесс перехода конструкции от днища к бортам. К ним крепились поперечины, которые прибивались к верхушкам шпангоутов нагелями и связывали борта. Для того чтобы ладья не «нахлебалась» воды по причине сильной качки, когда шла под парусом, борта наращивались дополнительными поясами обшивки. Поскольку верхним поясам приходилось выдерживать бафтинг — воздействие бьющих в них волн — и переносить дополнительные нагрузки, возникающие при качке, доски набивались на L-образные подкосы, или «коленца», которые, в свою очередь, крепились к поперечинам. Дополнительное усиление обеспечивалось за счет внедрения добавочных шпангоутов — по одному для каждого «коленца».

С повышением высоты планширя применение уключин стало нецелесообразным, а потому строители стали проделывать порты для весел в одном из верхних поясов обшивки, который соответственно делался более толстым и прочным, чтобы выдерживать нагрузки, создаваемые при работе гребца веслом. Поперечины, служившие ранее в качестве банок для гребцов, потеряли значение в данной ипостаси и видоизменились с целью служить опорами для палубы из тщательно подогнанных друг к другу досок, которые обычно не сбивались вместе, чтобы обеспечивать свободный доступ под палубу к хранящимся там запасам или — в случае необходимости — для ремонта.

Скандинавская ладья с гордо поднятой драконьей головой, вырезанная на куске дерева (Морской музей, Берген).

Русь, 950-1000 гг. Руссы свалили несколько стволов, очистили их от веток и сучков, чтобы затем по ним тянуть, или волочить, ладью при помощи прочного каната, охватывающего корму. Данный прием расценивается археологами-экспериментаторами как весьма действенный и эффективный. Обратите внимание на небольшие ладьи далее по реке и на палатки на берегу. Все это очень похоже на находки в Гокстаде и Усеберге.

Система крепления мачты начиналась непосредственно сразу над килем, где располагался массивный деревянный узел под названием «хьерринга» (kjerringa — карга на древненорвежском), или кильсон. Лежа над килем, но не будучи скреплен с ним, кильсон мог тянуться в длину на четыре шпангоута и соединялся с ними нагелями. Снабженный гнездом для вставки мачты, кильсон имел основную функцию, заключавшуюся в том, чтобы выдерживать вес мачты и те нагрузки, которые воздействовали на корпус, когда судно шло под парусом. Непосредственно перед гнездом из кильсона «рос» вертикальный рычаг, достававший до палубы и предназначенный для поддержки столба мачты. На этом уровне она встречалась с еще одним массивным деревянным узлом в виде вилки, в которую проходила мачта. «Вилка» часто называлась «спутником» или «рыбой» мачты — из-за напоминавшей рыбий хвост формы. Такой «хвостовик» опирался на четыре, а то и на шесть поперечин, с которыми соединялся при помощи шпунтов и нагелей. Дополнительную поддержку давали подкосы, приколачивавшиеся с каждой стороны к столбу мачты и перекладинам. Но и это еще не все. Мачта крепилась вантами и передними и задними подпорками. Большой и глубоко уходивший вниз руль находился на правом борту в кормовой части, как видно на изображении Квалсюннского корабля.

Важно помнить о том, что подобные инновации, которые внедрялись постепенно на протяжении свыше 150 лет и вылились в итоге в появление великолепных судов викингов, как те, что обнаружены в Гокстаде и Усеберге, могли происходить лишь в результате постепенного накапливания опыта и роста мастерства скандинавских корабелов.

Корабелы и судостроители

В 1893 г., когда строилась репродукция Гокстадской ладьи викингов, оказалось невероятным делом отыскать в Норвегии дуб соответствующих параметров и размеров, чтобы вырубить из него 18-метровый киль, а потому требуемое дерево пришлось выписывать из Канады.

Сколь бы невообразимым ни казалось такое положение для страны, известной экспортом древесины, причины нехватки дубов становятся понятными, если провести кое-какие вычисления. Археолог Оле Крюмлин-Педерсен подсчитал, что для строительства ладьи длиной 20–25 м необходимо 50–58 куб. м древесины. Если брать диаметр ствола в 1 метр при высоте 5 м, получается, что придется свалить 11 таких стволов и еще один дополнительный, высотой в 15–18 м, для изготовления киля.

Флагман герцога Нормандии «Мора», на котором герцог Вильгельм 11 Нормандский возглавлял эскадру вторжения в Англию в 1066 г. При помощи весел команда маневрирует судном, пока же оно изготавливается к отплытию, человек прикрепляет на носу драконью голову. История рассказывает нам, что герцог подал знак к отплытию зажженным на топе мачты «Моры» фонарем и звуками рога. На корме оруженосец развертывает знамена герцога и трубит в рог. Продовольствие, снаряжение и оружие подвозятся к крупным ладьям малыми грузовыми лодками, тогда как кнарры, или грузовые суда, которые легко выделить по обычному отсутствию щитов по бортам, применяются для транспортировки лошадей.

Даже если сделать поправку на преувеличенные размеры эскадр, упоминавшихся в сагах и современных событиям документальных источниках, можно предположить, что в эру викингов строились многие тысячи подобных кораблей, а потому не приходится сомневаться в том, что дефицитом дуба на исходе XIX столетия Норвегия, по крайней мере частично, обязана хищническому истреблению ресурсов за тысячу лет до того. Конечно же, в дело шла и другая древесина — в том числе сосна, ясень, липа, ива и береза — обычно для каких-то особых узлов, но иногда и в тех случаях, когда дуб отсутствовал.
