Немаловажен и тип розжига горелки. В современных газовых котлах используется два варианта: пьезорозжиг и электророзжиг. При пьезорозжиге запальный факел поджигается встроенным пьезоэлементом (некоторые производители котлового оборудования предлагают пьезоэлемент с соответствующей системой управления отдельно, как дополнительную функцию за дополнительную плату). От запального факела загорается горелка газового котла, а факел продолжает гореть, пока работает котел. Основная проблема такого варианта в том, что при отключении электроэнергии перезапуск котла приходится производить вручную, что не слишком удобно – ведь может оказаться, что отключение произошло в рабочее время, когда никого нет дома.
Если в котле используется электророзжиг горелки, то розжиг производится автоматически, как только включается котел. При этом отсутствует запальный факел, что снижает расход топлива. Электророзжиг удобен
При выборе газового напольного отопительного котла обратите внимание на материал, из которого изготовлен теплообменник: чугун или сталь. Проблемы тут те же, что и в случае жидкотопливного котла (см. выше).
Выбирая газовый котел, следует также обратить внимание на возможность регулирования мощности. Наиболее простой и дешевый вариант – одноступенчатый газовый котел, то есть тот, в котором регулировка мощности не предусмотрена, он работает в одном режиме (на одной ступени). Но, сэкономив деньги на приобретении котла, приходится платить потом: одноступенчатые котлы быстрее многоступенчатых выходят из строя, в них больший расход газа (за счет постоянной работы на повышенной мощности и частоты включений/выключений горелки). Такие котлы выбрасывают больше дымовых газов и различных вредных веществ. Двухступенчатый котел, в котором предусмотрена работа на двух уровнях мощности, дает существенную экономию при эксплуатации по сравнению с одноступенчатым котлом – его срок эксплуатации увеличивается примерно на 70 %, при этом существенно экономится газ (за счет пониженного расхода на первой ступени с малой мощностью). Еще более эффективны в эксплуатации газовые котлы, имеющие модуляцию мощности, то есть плавное ее регулирование.
В зависимости от того, какую вы запланировали систему отопления, можно выбрать либо одноконтурный, либо двухконтурный газовый котел. Последний обеспечит наличие в доме не только отопления, но и горячей воды. Такие котлы выпускаются в двух вариантах: со встроенным либо бойлером, либо змеевиком. Котлы со встроенным бойлером массивнее, так как горячая вода готовится в нем, а в котлах со встроенным змеевиком подогрев воды осуществляется в проточном режиме.
В последнее время рынок предлагает не только стандартные газовые котлы, но и конденсационные – своеобразный аналог пиролизных котлов, только в «газовом» исполнении. Подобно тому как в пиролизных котлах происходит горение не только древесины, но и древесных газов, в конденсационных газовых котлах горит не только природный газ, но и отработанные газы.
У обычных газовых котлов отработанные газы (продукты горения природного газа) выводятся через дымоход или вытяжные каналы. В конденсационных газовых котлах имеется дополнительный теплообменник, через который проходят отработанные газы. В теплообменнике происходит конденсация отработанных газов, и содержащееся в этой отработке тепло используется. Такая конструкция котла значительно повышает КПД и снижает расход топлива. Экономия топлива составляет около 30 % в сравнении со стандартными газовыми котлами. Правда, цена конденсационных газовых котлов почти на 20 % выше, чем у обычных, но эта переплата – лишь первичные затраты на приобретение оборудования, которые достаточно быстро окупаются в процессе эксплуатации за счет повышения КПД и снижения расхода топлива.
Электрические котлы
Электрические отопительные котлы(Рис. 3.13) одно время устанавливались очень часто в загородных домах – когда электроэнергия была относительно дешева. Но с подорожанием энергоносителя электрические отопительные котлы стали применяться все реже, и теперь их используют в основном в качестве альтернативного источника тепла, то есть как запасное оборудование, на случай выхода из строя основного котла. К сожалению, отключения электроэнергии происходят в сельской местности гораздо чаще, чем исчезновение других видов энергоносителя.

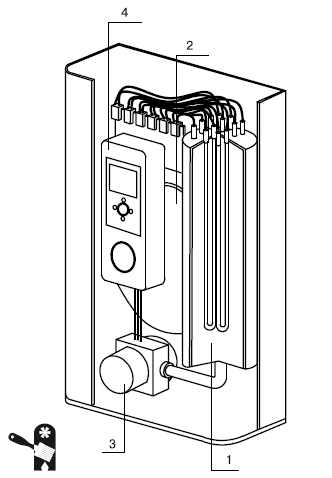

Рис. 3.13.Электрический котел: 1 – блок нагрева; 2 – расширительный бак; 3 – циркуляционный насос; 4 – блок управления
Электрические отопительные котлы обладают рядом несомненных преимуществ, которые и обеспечили им популярность: они работают бесшумно, не требуют дополнительной звукоизоляции, дополнительного помещения для хранения топлива, нет неприятного запаха (как в случае с котлом, работающим на жидком топливе), им не нужен дымоход, они могут устанавливаться практически
в любом помещении (для экономии места электрический котел можно даже повесить на стену); за счет отсутствия открытого пламени повышается безопасность котла, при использовании наружного накопительного бойлера с помощью электрического котла можно обеспечить не только отопление, но и горячее водоснабжение дома.Монтаж электрических отопительных котлов в систему отопления довольно прост, а монтажные схемы обычно имеются в паспорте на котел. Единственное непреложное требование: должен быть обеспечен доступ к котлу для обслуживания и, при необходимости, ремонта. Специалисты рекомендуют устанавливать электрические котлы так, чтобы нижний патрубок располагался ниже, чем отопительные радиаторы, – таким образом улучшается циркуляция воды в системе отопления (Рис. 3.14, 3.15).

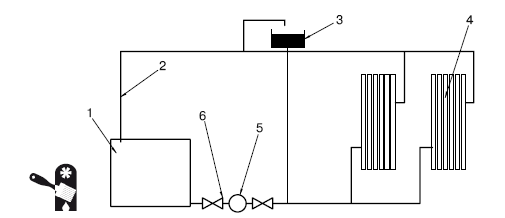

Рис. 3.14.Схема подключения электрического котла с открытым расширительным баком: 1 – электрический отопительный котел; 2 – напорный стояк; 3 – открытый расширительный бак; 4 – отопительные радиаторы; 5 – циркуляционный насос; 6 – запорная арматура
Внимание
Подключение электрического котла должно быть выполнено через УЗО (устройство защитного отключения), за исключением электродного электрического котла.
Современные электрические отопительные котлы снабжаются различными датчиками и сервисным оборудованием для удобства эксплуатации и повышения комфорта (Рис. 3.16). Так, автоматизированная система управления позволяет регулировать температуру воздуха в помещении, при этом точность составляет +0,5 °C. Имеется возможность ступенчатой регулировки мощности, управления циркуляционным насосом, внешняя индикация позволяет оценивать работу котла и т. д. Кроме того, большинство производителей оснащают электрические отопительные котлы релейной системой управления, что снижает чувствительность оборудования к перепадам напряжения в сети (особенно актуально для сельской местности России, где перепады напряжения – дело обычное). Современные электрические котлы могут использовать в качестве теплоносителя как воду, так и антифриз – выпускаются различные варианты.

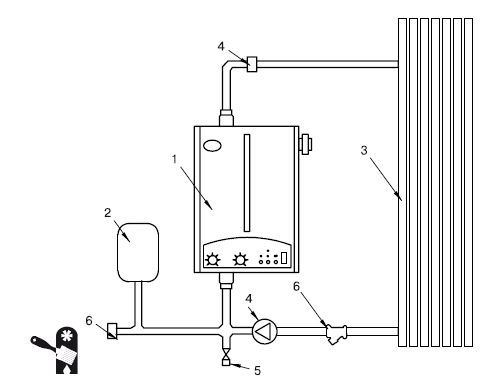

Рис. 3.15.Схема подключения отопительного котла с закрытым расширительным баком: 1 – электрический отопительный котел; 2 – закрытый расширительный бак; 3 – отопительные радиаторы; 4 – циркуляционный насос; 5 – вентиль; 6 – запорная арматура
Примечание
Выбирая электрический котел, следует учитывать, что котлы различных производителей могут существенно отличаться друг от друга не только по внешнему исполнению, но и по сервисным функциям.

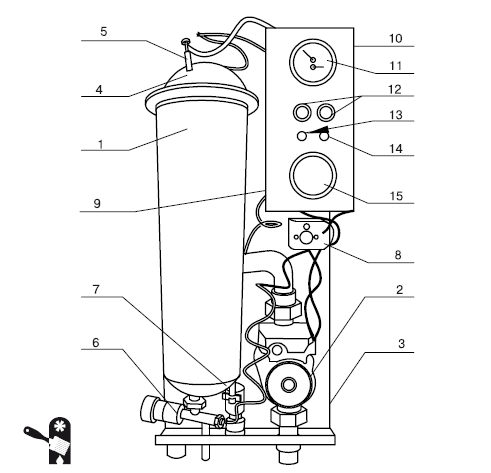

Рис. 3.16.Схема электрического котла с сервисным оборудованием: 1 – бак; 2 – циркуляционный насос; 3 – основание; 4 – крышка бака; 5 – ТЭНы; 6 – предохранительный клапан; 7 – кран удаления воздуха; 8 – аварийный термовыключатель; 9 – пускорегулирующий блок; 10 – панель управления; 11 – термоманометр; 12 – переключатель мощности; 13 – сигнальная лампочка «Сеть»; 14 – сигнальная лампочка «Перегрев»; 15 – терморегулятор капиллярный
К минусам относится не слишком демократичная цена оборудования, а также высокая цена энергоносителя (которая продолжает возрастать). Кроме того, электрический отопительный котел потребляет довольно много энергии, и даже при отсутствии проблем с эксплуатационными расходами можно столкнуться с ситуацией, что такое количество энергии просто не выделят на дом (в сельской местности это не редкость, мощности подстанций ограниченны) или придется отказываться от использования каких-либо других электроприборов и электрооборудования, чтобы обеспечить котел необходимым количеством энергии. Чтобы снизить затраты на отопление, современные электрические котлы оснащаются датчиками, которые обеспечивают автоматическое включение и отключение котла в зависимости от заданной температуры воздуха – это позволяет минимизировать расходы, но они все же остаются довольно высокими, особенно если сравнивать с отопительным оборудованием, использующим другой энергоноситель.
