Листинг 8.4. Структура дискового тома, размеченного под ext2fs
смещение размер описание
– ------- ------ --------
0 1 boot record ; Загрузочный сектор
– - block group 0 -- ; Группа блоков 0
(1024 bytes) 1 superblock ; Суперблок
2 1 group descriptors ; Дескриптор группы
3 1 block bitmap ; Карта свободных блоков
4 1 inode bitmap ; Карта свободных inode
5 214 inode table ; Массив inode
; (сведения о файлах)
219 7974 data blocks ;
Блоки данных
; (файлы, каталоги)
– - block group 1 -- ; Группа блоков 1
8193 1 superblock backup ; Копия суперблока
8194 1 group descriptors backup ; Копия дескриптора группы
8195 1 block bitmap ; Карта свободных блоков
8196 1 inode bitmap ; Карта свободных inode
8197 214 inode table ; Массив inode
; (сведения о файлах)
8408 7974 data blocks ; Блоки данных
; (файлы, каталоги)
– - block group 2 -- ; Группа блоков 2
16385 1 block bitmap ; Карта свободных блоков
16386 1 inode bitmap ; Карта свободных inode
16387 214 inode table ; Массив inode
; (сведения о файлах)
16601 3879 data blocks ; Блоки данных
; (файлы, каталоги)
Вслед за суперблоком идут дескрипторы групп (group descriptors) и карты свободного пространства (block bitmap/inode bitmaps которые не имеют большого практического значения для наших целей. Что же касается таблицы inode, расположенной за ними, то она заслуживает более подробного рассмотрения. В ext2fs (как и многих других файловых системах из мира UNIX), так называемый индексный дескриптор (inode) играет ту же самую роль, что и файловая запись в NTFS. Здесь сосредоточена вся информация о файле: тип файла (обычный файл, каталог, символьная ссылка и т.д.), его логический и физический размер, схема размещения на диске, время создания, модификации, последнего доступа или удаления, права доступа, а также ссылки на файл. Формат представления inode описан в листинге 8.5.
Листинг 8.5. Формат представления inode
смещение размер описание
– ------- ------ --------
0 2 i_mode ; Формат представления
2 2 i_uid ; Uid пользователя
4 4 i_size ; Размер файла в байтах
8 4 i_atime ; Время последнего доступа к файлу
12 4 i_ctime ; Время создания файла
16 4 i_mtime ; Время модификации файла
20 4 i_dtime ; Время удаления файла
24 2 i_gid ; Gid группы
26 2 i_links_count ; Количество ссылок на файл (0 — файл удален)
28 4 i_blocks ; Количество блоков, принадлежащих файлу
32 4 i_flags ; Различные флаги
36 4 i_osdl ; Значение, зависящее от ОС
40 12 x 4 i_block ; Ссылки на первые 12 блоков файла
Гбайт данных. Если же и этого все равно недостаточно, создается блок тройной косвенной адресации (
3х INDIRECT BLOCK
или
TRIPLE INDIRECT BLOCK
), содержащий ссылки на блоки двойной косвенной адресации. Иерархия непосредственных блоков и блоков косвенной адресации показана на рис. 8.6 (блок тройной косвенной адресации не показан).

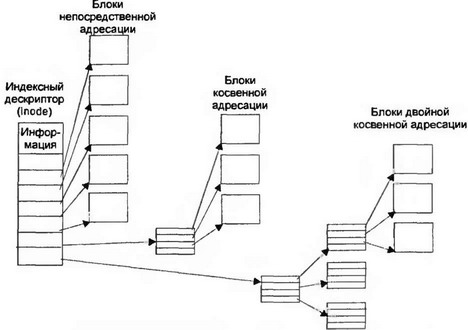

Рис. 8.6. Порядок размещения файла на диске — иерархия непосредственных и косвенных блоков (блок косвенной адресации третьего порядка не показан)
По сравнению с NTFS такая схема хранения информации о размещении устроена намного проще. Вместе с тем, она и гораздо "прожорливее". С другой стороны, ее несомненное достоинство по сравнению с NTFS состоит в том, что поскольку все ссылки хранятся в неупакованном виде, для каждого блока файла можно быстро найти соответствующий ему косвенный блок, даже если inode полностью разрушен!
Имя файла в inode не хранится. Ищите его внутри каталогов, представляющих собой массив записей, формат которого представлен в листинге 8.6.
Листинг 8.6. Формат представления массива каталогов
смещение размер описание
– ------- ------ --------
0 4 inode ; Ссылка на inode
4 2 rec_len ; Длина данной записи
6 1 name_len ; Длина имени файла
7 1 file_type ; Тип файла
8 ... name ; Имя файла
При удалении файла операционная система находит соответствующую запись в каталоге, обнуляет поле
inode
и увеличивает размер предшествующей записи (поле
rec_len
) на величину удаляемой записи. Таким образом, предшествующая запись "поглощает" удаленную. Хотя имя файла в течение некоторого времени остается нетронутым, ссылка на соответствующий ему индексный дескриптор (inode) оказывается уничтоженной. Это создает проблему, так как теперь придется разбираться, какому файлу принадлежит обнаруженное имя.
В самом индексном дескрипторе при удалении файла тоже происходят большие изменения. Количество ссылок (
i_links_count
) обнуляется и обновляется поле последнего удаления (
i_dtime
). Все блоки, принадлежащие файлу, в карте свободного пространства (
block bitmap
) помечаются как неиспользуемые, после чего данный inode также освобождается (обновляется
inode bitmap
).
Техника восстановления удаленных файлов
В ext2fs полное восстановление файлов невозможно, даже если эти файлы были только что удалены. В этом отношении данная файловая система проигрывает как FAT, так и NTFS. Как минимум, теряется имя файла. Точнее говоря, теряется связь имен файлов с их содержимым. При удалении небольшого количества хорошо известных файлов эта проблема остается решаемой. Однако ситуация серьезно осложняется, если вы удалили несколько служебных подкаталогов, в которых никогда ранее не заглядывали.
