Просто взять и измерить структуру спиральной дорожки нельзя, но можно использовать следующий подход (рис. 10.4). Допустим, головка считывает сектор X, а следом за ним сектор Y. Если угол XOY, образованный центром (О) диска и секторами X и Y, составляет примерно 15 градусов, а сами сектора расположены в соседних витках спиральной дорожки, то приводу будет достаточно всего лишь немного отклонить головку и через мгновение сектор Y сразу же окажется у оптической головки. Если же угол составляет менее 15 градусов, то за время перемещения головки сектор Y уже "уплывет", и приводу придется ждать целый оборот лазерного диска.

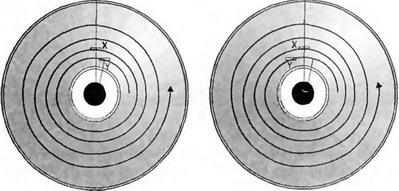

Рис. 10.4. Когда угол между секторами X и Y
Таким образом, замеряя время чтения различных пар секторов, мы можем приблизительно определить их взаимное расположение на спиральной дорожке. У каждой партии дисков оно будет своим (ведь плотность секторов на 1 мм и крутизна спирали неодинакова, и варьируется от партии к партии). Чтобы побороть упреждающее считывание, которым "страдают" многие приводы, защита должна читать сектора в порядке убывания их номеров. Кроме того, защита должна измерять скорость вращения привода, чтобы определить постоянство временных замеров и скорректировать формулу для вычисления угла, ведь, как легко показать, чем быстрее вращается диск, тем скорее "уплывает" сектор.
Именно так Star-Force и поступает. Ниже приведен протокол работы защиты, перехваченный программой BusHound (рис. 10.5). При этом использовался накопитель SCSI, поскольку с IDE защита работает напрямую, и программный перехват уже не спасает.

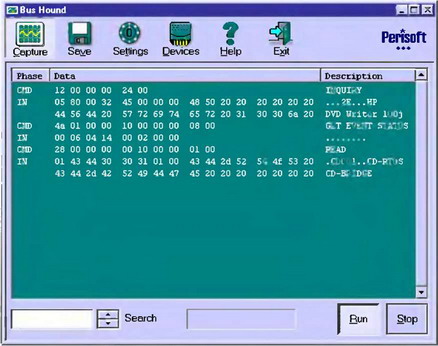

Рис. 10.5. BusHound за работой
Сначала защита выполняет профилировку поверхности, определяя время одного оборота и оценивая величину разброса, на основании которого будет рассчитываться допуск на отклонение ключевых характеристик. Результаты профилировки спиральной дорожки представлены в листинге 10.4. Обратите внимание на то, что все номера секторов представлены в шестнадцатеричном формате.
Листинг 10.4. Профилировка спиральной дорожки (все номера секторов представлены в шестнадцатеричном формате)
Как видно, каждый последующий номер на
Затем защита делает некоторые несущественные операции (т.е. очень даже существенные, но не суть важные) и приступает к измерению углов. Протокол измерений углов между секторами оригинального диска показан в листинге 10.5.
Листинг 10.5. Измерения угла между секторами (оригинальный диск)
Сразу
бросается в глаза тот факт, что шаг убывания между секторами не остается постоянным, а плавно растет. Это означает, что защита перебирает различные комбинации X и Y, засекая в какой момент происходит "перескок" сектора, вынуждающий ждать целый оборот. В данном случае он расположен между секторамиА теперь посмотрим, как выглядит протокол обмена с копией (см. листинг 10.6).
Листинг 10.6. Измерение угла между секторами (копия)
Ha первый взгляд может показаться, что все осталось по-прежнему. Однако, присмотревшись внимательнее, можно заметить, что перескок происходит не между секторами
Как это ломают
Скопировать физическую структуру спиральной дорожки нельзя. Во всяком случае, пока. Но кое-какие шаги в этом направлении уже сделаны. На рынке появились приводы с переменной плотностью записи, например, Plextor Premium; правда, поддержки со стороны программного обеспечения для копирования дисков пока еще нет. Мне удалось создать экспериментальный копировщик, имитирующий структуру оригинальной дорожки путем переупорядочивания секторных номеров, однако до законченного продукта он так и не был доведен. Имеются и другие идеи, однако в долговременной перспективе все они нежизнеспособны и разработчики Star-Force их легко обойдут.
Перед проверкой ключевых характеристик спиральной дорожки защита выполняет профилировку привода, чтобы оценить стабильность всех временных характеристик. Чем качественнее привод, тем жестче проверка и, соответственно, наоборот. На разболтанных приводах защита вынуждена "снижать планку", иначе даже лицензионный диск опознается как поддельный, а вот этого уже допускать нельзя. Отсюда вывод — копируем диск на скверную болванку и запускаем ее на разболтанном приводе. Кстати, на некоторых приводах можно даже специально расстроить автоматический регулятор скоростей, за это отвечает специальный подстроечный резистор. Существует некоторый шанс, что скопированный диск опознается как оригинальный. Если же ничего не получится, необходимо повторить фокус на другой партии болванок от другого производителя. Достаточно многие пользователи сообщают, что им удавалось скопировать защищенные диски на CD-RW. За счет невысокой отражательной способности перезаписываемые носители читаются гораздо хуже и, естественно, не так стабильно. Также полезно использовать приводы, которые не позволяют себя "тормозить" с помощью утилит наподобие CDSlow. Если при профилировке диска разброс замеров превышает некоторую величину, Star-Force пытается перевести привод на более низкую скорость.
