Глава 11 Ремонт приводов CD/DVD в домашних условиях

Будучи сложными электронными оптико-механическими устройствами, приводы CD/DVD относятся к самым ненадежным компонентам компьютера. Причины поломок могут быть самыми разнообразными. Чаще всего отказывает или теряет свою эмиссию лазер, еще чаще отказывает чипсет, особенно если оба двигателя — и привода, и катушки фокусировки лазера, соединены с единственной микросхемой. Я уже и не говорю о механических поломках и загрязнении оптических поверхностей!

Реально ли отремонтировать отказавший привод в домашних условиях? Может быть гораздо проще купить новый привод?

Далеко не всякая поломка привода носит фатальный характер. Зачастую отремонтировать привод можно и в домашних условиях, не имея ни специального оборудования, ни предварительной подготовки, выходящей за компетенцию рядового электронщика-умельца (рис. 11.1). Не бойтесь экспериментировать с поломанным приводом! Хуже ему уже все равно не будет (разумеется, при том условии, что привод не на гарантии). Можно, конечно, отнести его в сервис-центр, но это долго, дорого, да и неинтересно.

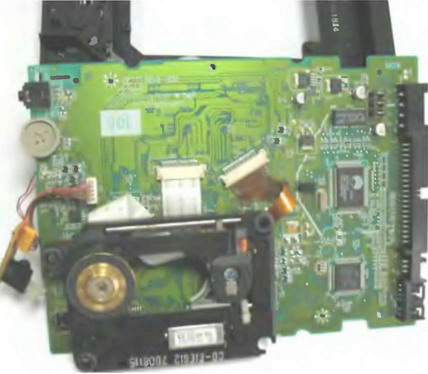

Рис. 11.1. Привод CD-ROM, разобранный для ремонта в домашних условиях

Для ремонта вам потребуются запчасти. А где их взять? Сходите на рынок, поспрашивайте своих друзей, и вы обязательно найдете множество "металлолома", который вам отдадут за бесценок. В первую очередь, обращайте внимание на приводы, созданные на той же самой элементной базе, что и ваш (в первую очередь это касается лазерной головки и чипсета, маркировка которых определяется по надписям на их корпусе). Допустим, у вас отказала плата электроники, а у товарища — рассыпались шестеренки. Тогда всю нерабочую плату можно заменить целиком, даже не разбираясь, что там за неисправность. Полезны также и все прочие модели. Оттуда, в частности, можно вытащить какую-то конкретную запчасть, например, предохранитель.

Методология поиска неисправностей здесь не приводится, так как эта тема слишком обширна. Наша задача значительно скромнее — дать читателю первоначальный импульс, сориентировав его в верном направлении и перечислив основные категории поломок и методы их исправления, отсортированные в порядке убывания их актуальности. Ну, а остальное, как говорится, дело техники. Более подробную информацию о разборке, сборке и ремонте приводов CD-ROM можно найти здесь: http://www.johnzpchut.com/external_links/cdrom/repairfaq4cdromdrives.htm.

Лазер

Лазерные излучатели, использующиеся в читающих (и особенно пишущих!) приводах, — достаточно недолговечные устройства, массово выходящие из строя после нескольких лет эксплуатации. Почему это происходит? Во-первых, сказывается естественная потеря эмиссии излучателя, во-вторых, свой вклад вносит и неблагоприятный режим работы. Уважающие себя производители подгоняют параметры каждого лазера строго индивидуально, выставляя требуемые режимы подстроечными резисторами (в дешевых моделях) или занося их непосредственно в саму прошивку (в моделях подороже). Как правило, в дешевых моделях все параметры выставляются на средний уровень, который для одних экземпляров головок оказывается слишком низок, а для других — чрезмерно высок. Кстати говоря, при разблокировании приводов DVD и замене прошивки на ее модифицированную версию прежние настройки не сохраняются. Если хакер не предпримет попытки их предварительного сохранения, лазер быстро выйдет из строя или будет работать нестабильно.

Снижение яркости свечения лазера увеличивает количество ошибок чтения/позиционирования (часть дисков вообще перестает опознаваться). Начиная с некоторого момента, привод отказывается опознавать диски вообще, зачастую даже и не пытаясь их раскручивать (обычно мотор привода раскручивается только тогда, когда датчик фиксирует отраженный сигнал, а если сигнала нет, то считается, что диск не вставлен в привод).

Аккуратно разобрав привод, подключите его к компьютеру и посмотрите — вспыхивает ли лазер в момент закрытия лотка. При нормальной эмиссии вы увидите луч даже при дневном освещении, а потерявший эмиссию лазер различим только в затемненной комнате. Если же и в полной темноте никаких следов присутствия луча нет, ищите причину отказа в электронике (только помните, что лазер виден не под всяким углом).

Внимание!

Операция визуального определения исправности лазера довольно рискованна, так как при попадании луча в глаз можно ослепнуть. Однако этот риск не так уж и велик...

Услуги по замене лазерной головки в среднем обходятся в половину стоимости нового привода. Учитывая, что научно-технический прогресс не стоит на месте, и новые приводы намного лучше старых, смысла в таком ремонте немного. Как вариант, можно попробовать вернуть лазер к жизни, просто увеличив питающее напряжение. Проследите проводники, подведенные к лазерному излучателю, — они должны упираться в резистор, параллельно к которому вам предстоит подпаять еще один, подобрав его сопротивление так, чтобы привод уверенно опознавал все диски. Более честный вариант состоит в том, чтобы выяснить марку чипсета, управляющего лазером (обычно это самая большая микросхема), и найти в Интернете ее техническую спецификацию. Кроме прочей полезной информации, этот документ должен содержать описание механизма регулировки мощности лазера. Как правило, за это отвечают один или несколько резисторов, подключенных к чипсету (не к лазерной головке!). Некоторые модели позволяют настраивать лазер через интерфейс SCSI/AT API с помощью специальных команд, описанных в технической документации на привод, или через технологический разъем.

В принципе, лазерную головку можно и разобрать, заменив непосредственно сам излучающий элемент, который можно извлечь из другого привода. Однако правильно собрать головку удавалось немногим.

Чипсет

Чипсет — это сердце привода. Он не только обеспечивает обработку информации, но и управляет двигателями позиционирования/вращения, лазерной головкой и катушками фокусировки. Экономные производители интегрируют весь чипсет в одну-единственную микросхему, зачастую никак не заботясь о ее охлаждении. Как следствие — чипсет быстро выходит из строя, в буквальном смысле слова прогорая насквозь, а привод полностью или частично отказывает в работе.

Поведение дефектного чипсета может быть разнообразным — от полного нежелания опознавать привод до снижения скорости чтения. Минимально работоспособный чипсет опознает привод и при подаче питания перемещает оптическую головку к началу диска, после чего начинает перемещать фокусировочную линзу. Если этого не происходит, это означает, что пришел в негодность сам чипсет, или же указывает на неисправности обслуживающих его электрических компонентов (но они выходят из строя достаточно редко).

Заменить перегоревший чипсет в домашних условиях нереально. Во-первых, чипсеты отсутствуют в свободной продаже. Во-вторых, цена чипсета сопоставима со стоимостью привода. Наконец, без специализированного оборудования эту ювелирную операцию способы выполнить только Левши и экстремалы.

А вот предотвратить выход чипсета из строя можно вполне. Приклейте к самой большой микросхеме привода хотя бы крошечный радиатор, воспользовавшись двусторонним скотчем или специальным клеем. Скотч можно купить в магазине канцтоваров, а клей — на радиорынке (клей лучше, а скотч доступнее). Кроме того, можно оснастить привод вентилятором, закрепив его на задней стороне корпуса, предварительно просверлив там несколько отверстий. Как минимум, постарайтесь не помещать привод над винчестером, так как винчестеры, особенно высокоскоростные, сильно нагреваются и перегревают привод CD-ROM.

Кэш-память формально в чипсет не входит, но очень тесно с ним связна. Частенько она выходит из строя. Если дефект затрагивает одну или несколько ячеек кэш-памяти, то благодаря корректирующим кодам в подавляющем большинстве случаев это никак не отражается на работе привода. Однако при более масштабных разрушениях или полном отказе привод либо вовсе перестает читать диски, либо читает их крайней медленно и с большим количеством ошибок. Поскольку в приводах используется та же самая память, что и в микросхемах DIMM, ее можно заменить, по крайней мере, теоретически. На практике успех или неудача этой операции упирается в искусство качественной пайки.
