Выделив в конструкции ведущее и направляющее колеса, снабдив повозку упругой подвеской, Блинов повел дело как хороший конструктор — для начала испытал «вагон» на конной тяге. Он гонял по улицам Вольска подобие телеги с двумя крупнозвенчатыми гусеницами. 8 января 1881 г. газета «Саратовский листок» сообщала из Вольска: «…г. Блинов, изобретатель бесконечных рельсов, произвел на днях пробу своей платформы. Платформа с самодвижущимися рельсами, нагруженная 550 пудами (2000 кирпичей и более 30 взрослых человек), запряженная парой обыкновенных лошадей, на днях проезжала несколько раз по улицам нашего города, вызвав всеобщее удивление и одобрение». После этого Блинов приступил к разработке самоходного варианта. И в 1888 г. на небольшом заводе, созданном им в селе Балаково, построил паровой трактор с крупнозвенчатой гусеницей зубового зацепления, четырьмя парами приводных опорных катков и оригинальной силовой установкой. Каждая гусеница приводилась в действие отдельным паровым двигателем, но паровой котел был единый.

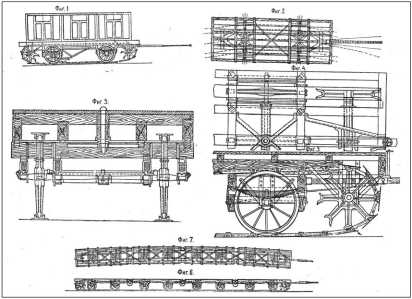

Чертежи «вагона» и гусеничного поезда, соответствующие привилегии Ф.А. Блинова от 1879 г., Россия.
В том же 1888 г. гусеничный трактор предложил Ф. Бэттер в США, причем здесь также имелись две раздельные паровые машины с единым паровым котлом. Правда, конструкция гусеничного движителя была сложнее и включала внутренние цепи, по которым шли простые и ребордные катки, и более широкие внешние гусеницы. Любопытно, что нижняя ветвь гусеницы у Бэттера шла по дуге большого радиуса. Это отвечало представлению о гусенице, как о своего рода «разложенном в цепь» колесе большого диаметра, которое на мягком грунте погружается и увеличивает площадь опоры. Впоследствии такую форму нижней ветви гусеничного обвода получат первые британские танки. Вращение в проекте Бэттера передавалось на передние ведущие колеса внешних гусениц. Ведущие и направляющие колеса имели форму многогранников. Конструкция трактора включала коробки перемены скоростей для каждого борта, понижающие бортовые передачи, однако Бэттер — видимо, не доверяя повороту за счет разности скоростей вращения гусениц — добавил машине еще и два поворотных колеса.
Что же касается Ф.А. Блинова, то в 1896 г. на Нижегородской промышленной выставке он заслужил похвальный отзыв «за паровоз для проселочных дорог с бесконечными рельсами и за трудолюбие по его изготовлении». Вряд ли справедливо безапелляционное утверждение, что гусеничный «паровоз» Блинова стал первым в мире гусеничным трактором, но заслуг Блинова это не умаляет. Он первым построил и испытал реальную машину такого типа в России, причем независимо от зарубежных моделей.
В 1882 г. Гильом Фандре из Буэнос-Айреса предложил «портативное железнодорожное полотно», охватывающее все колеса (катки) самоходной повозки, с ведущим и направляющим колесами. Но патент получил Джон Ньюберн. В 1900 г. Фрэнк Брамонд предложил гусеницу для повозок с резиновыми шинами на колесах.
В 1886 г. в США Этлькарт разработал полугусеничный паровой трактор, в котором гусеница надевалась на заднее направляющее и ведущее колеса, причем ведущее колесо меньшего диаметра приподнято над землей.
Всего к концу XIX в. набралось несколько десятков патентов и привилегий на различные варианты гусеничных движителей или «бесконечных рельсов». Но дело ограничивалось в лучшем случае опытными машинами или повозками. Начало серийному производству гусеничных машин положил уже XX в. С одной стороны, технологии машиностроения уже были достаточно развиты для постройки надежно действующих самоходных гусеничных машин, с другой — необходимость интенсификации сельского хозяйства, освоения территорий со слабыми грунтами и т. п. требовали от транспортных машин и тягачей «вездеходности». За первые два десятилетия XX в. гусеничная ходовая часть окажется опробована в различных вариантах и не только приобретет ряд практических применений в серийных машинах (сельскохозяйственные и специальные тракторы, снегоходы, боевые машины, транспортеры, шасси самоходных орудий), но и успеет доказать свои весомые преимущества.

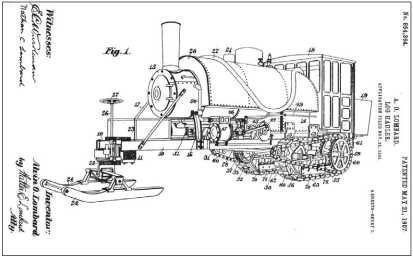

Патент Э. Ломбарда (США) от 1907 г. на паровой полугусеничный трелевочный трактор-снегоход со стальными звеньевыми гусеницами.
В 1901 г. Элвин О. Ломбард в США запатентовал схему полугусеничной машины и в том же году на «Уотервиль Айрон Уоркс» построил паровой трактор-снегоход. В задней части рамы монтировался гусеничный ход, над которым размещался кочегар, передняя часть опиралась на поворотные лыжи, которыми управлял сидящий впереди котла кондуктор. Как и Бэттер, Ломбард поначалу использовал «внутреннюю» подвижную катковую цепь, опиравшуюся на внешнюю широкую гусеницу и приводившуюся во вращение от того же ведущего колеса, что и собственно гусеничная цепь. Гусеничная цепь — стальная, крупнозвенчатая, цевочного зацепления, с открытым шарниром, с грунтозацепами. Позднее в патенте 1907 г. Ломбард использовал опорные катки, просто жестко подвешенные на раме. Хотя и от внутренней Катковой цепи не отказывался — ее можно встретить, например, в его патенте 1917 г. Паровые снегоходы получились довольно тяжелыми, в мягком снегу проваливались, для управления требовалось несколько человек. Однако они нашли применение на лесозаготовках, и

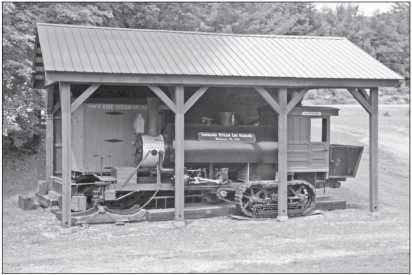

до 1917 г. Ломбард построил 83 трактора, так что его можно считать пионером по крайней мере мелкосерийного производства гусеничных машин. Несколько тракторов «Ломбард» поставлено в Россию.Сохранившийся до наших дней образец полугусеничного снегоходного трактора «Ломбард», США.
Применение традиционных и хорошо отработанных паровых транспортных двигателей на тихоходных тракторах выглядело оправданно, но создавало множество проблем. Между тем к началу XX в. двигатель внутреннего сгорания уже уверенно завоевывал позиции на транспорте. Это сказывалось и на судьбе гусеничных машин.
В июле 1904 г. Дэвид Робертс, главный инженер британской фирмы «Р. Горнсби энд Санз Лтд» в г. Грэнтэм, Линкольншир, запатентовал конструкцию «цепного трактора» со стальными звеньевыми гусеничными цепями. В 1905 г. Ричард Горнсби приспособил гусеничную ходовую часть к ранее построенному фирмой паровому трактору.

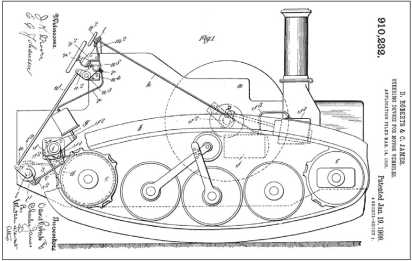

Патент на конструкцию гусеничного трактора, полученный британскими конструкторами Д. Робертсом и Ч. Джеймсом (фирма «Горнсби») в США в 1909 г.
В 1907–1908 гг. британское военное ведомство испытало гусеничный трактор «Горнсби» с паровым, а затем — с нефтяным двигателем внутреннего сгорания и гусеницей системы Робертса в качестве артиллерийского и транспортного тягача. Гусеница трактора «Горнсби» собиралась из шарнирно соединенных звеньев — попеременно с «башмаком» и без «башмака» — ведущее колесо зацепляло гусеницу за втулку шарнира (вид зубового зацепления). Каждое звено было сборным и образовывало два высоких гребня, по которым и катились опорные катки с ребордами посередине.
Башмак также был сборным — сменные деревянные «подушки» крепились болтами в металлической обойме. В конструкции ходовой части можно отметить наклонные передние и задние ветви гусениц, однако здесь это не увеличивало заметно проходимости из-за свесов корпуса спереди и сзади. Поворот производился за счет разницы скоростей вращения гусениц.

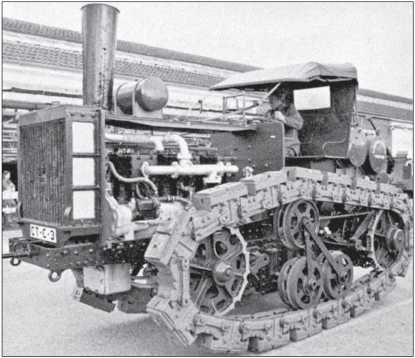

«Малый гусеничный трактор» фирмы «Гэрнсби» с бензиновым двигателем. Обратим внимание на устройство ходовой части с массивными башмаками гусениц и на приподнятые над грунтом направляющее и ведущее колеса.
Трактор вполне убедительно показал свое превосходство над конной тягой, проходимость и поворотливость, но военное ведомство сочло тракторы «Горнсби» слишком сложными и «недостаточно мощными». Военные не отказывались от «механических» тягачей, но явно предпочитали пока колесные (сейчас, правда, трактор «Горнсби» экспонируется в Бовингтоне как почтенный предшественник военных гусеничных машин). Инженер Робертс в 1909 г. вместе с Чарли Джеймсом получил еще несколько патентов на гусеничную ходовую часть «для тракторов и дорожных локомотивов».
Зацепление гусеницы зубьями ведущего колеса в новых патентах предусматривалось за выемки на внутренней поверхности трака. Но к тому времени Горнсби, не найдя сбыта — на «гражданском» рынке он продал всего один трактор, и то в Канаду, — утратил интерес к гусеничным машинам. Его патент приобрел американец Бенджамин Холт, на долю которого выпал куда больший успех.
Поначалу Холт, основатель фирмы «Холт Мэнюфэкчуринг Компани», потерпев неудачу с колесными паровыми сельскохозяйственными тракторами с широким ободом, экспериментировал с легкими гусеницами с «башмаками» из калифорнийского красного дерева, но позже занялся стальными гусеницами. Холт приобрел право на производство трактора Ломбарда, во время поездки в Англию договорился о приобретении патента Горнсби.

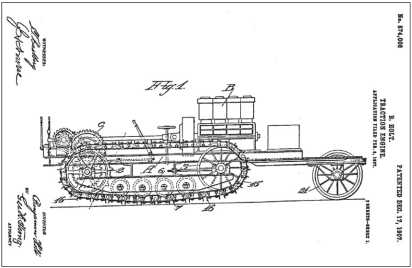

Чертеж гусеничного трактора с бензиновым двигателем из американского патента Б. Холта 1907 г. Привод ведущих колес — через шестеренчатые бортовые передачи. Подвеска — жесткая. Выделен винтовой механизм регулировки натяжения гусеничной цепи.
В 1904–1906 гг. «Холт Мэнюфэкчуринг Компани» испытала несколько паровых гусеничных тракторов, правда, их правильнее было бы отнести к полугусеничным, поскольку Холт установил передние поворотные колеса (или каток) и распределил нагрузку между гусеницами и колесами. Это уменьшило раскачивание машины при движении по сравнению с тракторами «Горнсби». В 1908 г. фирма «Холт» выпускает на рынок трактор с бензиновым двигателем мощностью 40 л.с. и первой добивается успеха на этом поприще. Последовательно появляются тракторы с двигателями мощностью 45, 60, 75 л.с. — они так и именовались «Холт Модел 45», «Холт Модел 60», «Холт Модел 75». При этом добавлялась торговая марка «Катерпиллер» (Caterpillar, что в переводе и означает «гусеница»), официально зарегистрированная Холтом в 1910 г.
