Силовой агрегат ГАЗ-203 (70-6000) состоял из двух четырехтактных 6-цилиндровых карбюраторных двигателей ГАЗ-202 (ГАЗ 70-6004 — передний и ГАЗ 70-6005 — задний) суммарной мощностью 140 л.с. Коленчатые валы двигателей были соединены муфтой с упругими втулками. Картер маховика переднего двигателя был соединен тягой с правым бортом для предотвращения поперечных колебаний силового агрегата.

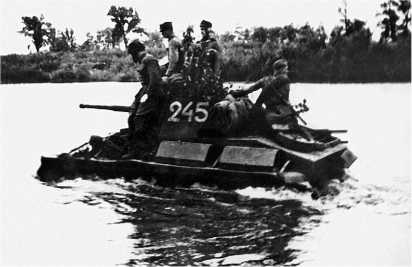

Танк Т-70М Войска Польского с десантом на переправе. Лето 1944 года.

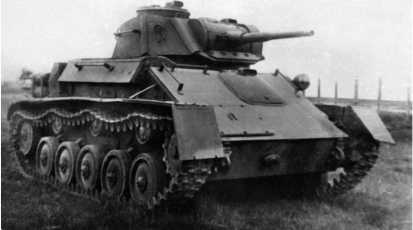

Легкий танк Т-80.

Батарейная система зажигания, система смазки и топливная (кроме баков) система для каждого двигателя были независимыми. Два топливных бака общей емкостью 440 л были размещены в левой части кормового отделения корпуса в изолированном броневыми перегородками отсеке.

Механическая трансмиссия состояла из двухдискового главного фрикциона сухого трения (сталь по феродо); четырехступенчатой коробки передач автомобильного типа, обеспечивавшей четыре передачи переднего хода и одну заднего; главной передачи с коническим редуктором; двух бортовых фрикционов с ленточными тормозами и двух простых однорядных бортовых редукторов. Главный фрикцион и коробка передач собирались из деталей, заимствованных у грузового автомобиля ЗИС-5.

В состав гусеничного движителя входили: два ведущих колеса со съемными зубчатыми венцами цевочного зацепления с гусеницами, десять односкатных опорных с наружной амортизацией и шесть цельнометаллических поддерживающих катков, два направляющих колеса с кривошипными механизмами натяжения гусениц и две мелкозвенчатые гусеницы с ОМШ. Конструкция направляющего колеса и опорного катка была унифицирована. Ширина литого трака гусеницы составляла 260 мм.

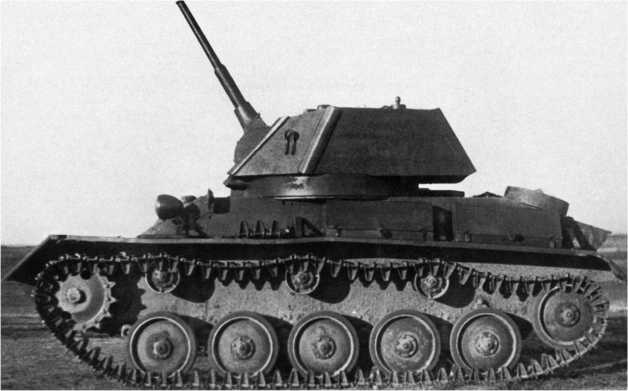

Легкий танк Т-80. Орудие поднято на максимальный угол возвышения.

Командирские танки были оборудованы радиостанцией 9Р или 12РТ, размещенной в башне, и внутренним переговорным устройством ТПУ-2Ф. На линейных танках устанавливалось светосигнальное устройство для внутренней связи командира с механиком-водителем и внутреннее переговорное устройство ТПУ-2.

В ходе производства масса танка возросла с 9,2 до 9,8 т, а запас хода по шоссе уменьшился с 360 до 320 км.

С сентября 1942 года завод № 38 и ГАЗ перешли на выпуск танков Т-70М с усовершенствованной ходовой частью. Боекомплект пушки был сокращен до 70 выстрелов. В результате работ по модернизации ходовой части были: увеличены ширина и шаг траков, ширина опорных катков, а также диаметр торсионов подвески и зубчатых венцов ведущих колес. За счет увеличения шага трака их число в одной гусенице было сокращено с 91 до 80 шт. Кроме того, были усилены поддерживающие катки, остановочные тормоза и бортовые редукторы. Масса танка возросла до 10 т, а запас хода по шоссе снизился до 250 км.

Всего было выпущено 8226 танков модификаций Т-70 и Т-70М.

На базе танков Т-70 и Т-70М, их узлов и агрегатов выпускались самоходно-артиллерийские установки СУ-76, СУ-76М и зенитная самоходная установка ЗСУ-37. Кроме того, были разработаны опытные образцы легкого танка Т-90 и самоходно-артиллерийских установок СУ-76Д, СУ-57Б, СУ-85Б, СУ-15 и СУ-16.

Поскольку боевые свойства танка Т-70М в конце 1942 года перестали удовлетворять требованиям, предъявляемым к танку непосредственной поддержки пехоты из-за недостаточной броневой защиты, в КБ Горьковского автозавода под руководством Н.А. Астрова был разработан новый легкий танк Т-80 с усиленной броневой защитой и экипажем из трех человек. Опытный образец машины в декабре 1942 года прошел полигонные испытания.

По предложению командующего Калининским фронтом генерал-лейтенанта И. С. Конева в конструкцию танка были введены изменения, позволившие вести стрельбу из пушки по верхним этажам зданий при ведении боя в условиях города. Углы вертикальной наводки спаренной установки составляли от -8 до +65°. В связи с возросшей боевой массой танку был необходим более мощный двигатель, освоение производства которого затягивалось. Поэтому из-за неналаженности производства форсированных двигателей, а также недостаточной мощности его вооружения и броневой защиты, после выпуска 75 танков Т-80 в конце 1943 года производство их было прекращено, а вместо них Горьковский автозавод и завод № 40 в г. Мытищи со второго полугодия 1943 года перешли на производство легких самоходно-артиллерийских установок СУ-76М, созданных на базе узлов и агрегатов танка Т-70.

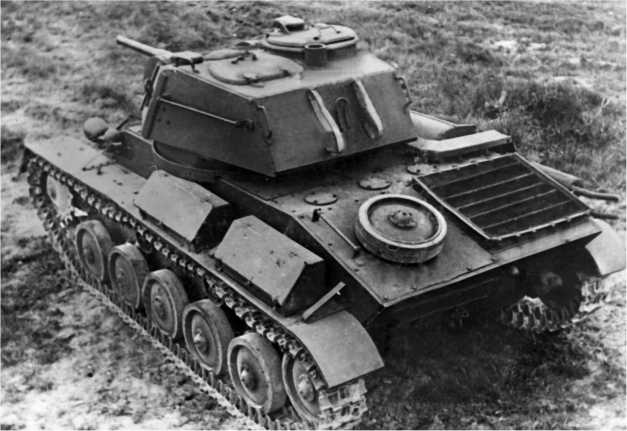

Легкий танк Т-80. Хорошо видно основное отличие от Т-70М — двухместная башня.

Т-70 и его усовершенствованный вариант Т-70М состояли на вооружении танковых бригад и полков так называемой смешанной организации, совместно с Т-34, а в дальнейшем использовались в самоходно-артиллерийских дивизионах, полках и бригадах СУ-76 в качестве командирских машин. Часто ими были укомплектованы танковые подразделения в мотоциклетных частях. Т-70 принимали участие в боевых действиях вплоть до конца Великой Отечественной войны. По бронезащите, вооружению и маневренности этот танк превосходил легкие танки вермахта как немецкого, так и чехословацкого производства. Главный его недостаток — перегруженность командира, выполнявшего также функции наводчика и заряжающего.

Конечно же эта легкая машина обладала весьма ограниченными возможностями по борьбе с танками противника, особенно с тяжелыми «тиграми» и «пантерами». Тем не менее в руках умелых танкистов и Т-70 был грозным оружием. Так, например, 6 июля 1943 года в боях за д. Покровка на Обояньском направлении экипаж танка Т-70 из 49-й гвардейской танковой бригады, которым командовал лейтенант Б.В. Павлович, умудрился подбить три средних немецких танка и одну «Пантеру»!

Совершенно исключительный случай зафиксирован 21 августа 1943 года в 178-й танковой бригаде. При отражении вражеской контратаки командир танка Т-70 лейтенант А.Л. Дмитриенко заметил отступавший немецкий тяжелый танк (возможно, что и средний, что не так уж важно). Догнав врага, лейтенант приказал своему механику-водителю двигаться рядом с ним (по-видимому, в «мертвой зоне»). Можно было стрелять в упор, но заметив, что люк в башне немецкого танка открыт (немецкие танкисты почти всегда ходили в бой с открытыми башенными люками. — Прим. авт.), Дмитриенко вылез из Т-70, перепрыгнул на броню вражеской машины и бросил в люк гранату. Экипаж немецкого танка был уничтожен, а сам танк отбуксирован в наше расположение и вскоре, после небольшого ремонта, использовался в боях.

Танки Т-80 поступали в те же части, в которых состояли на вооружении Т-70, и использовались в основном в 1944–1945 годах. В 1945 году в 5-й гвардейской танковой бригаде, например, воевавшей на территории Венгрии, имелся один танк Т-80.

ИЛЛЮСТРАЦИИ

Первый советский танк «Борец за свободу товарищ Ленин» (макет в натуральную величину). Военно-исторический музей бронетанкового вооружения и техники, 2002 год.

Радийный танк Т-37А. Танковый музей в г. Аксвел (Axvall pansar museum), Швеция.

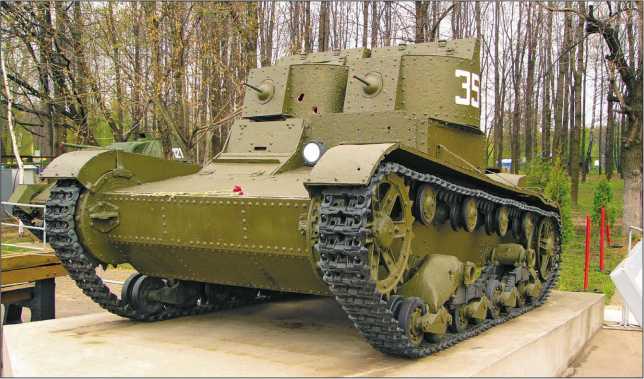

Легкие танки Т-26: обр. 1931 г. (вверху) в экспозиции Музея Великой Отечественной войны в Москве и обр. 1939 г. (внизу) из коллекции танкового музея в Кубинке во временной экспозиции в дни работы выставки МВСВ-2006.

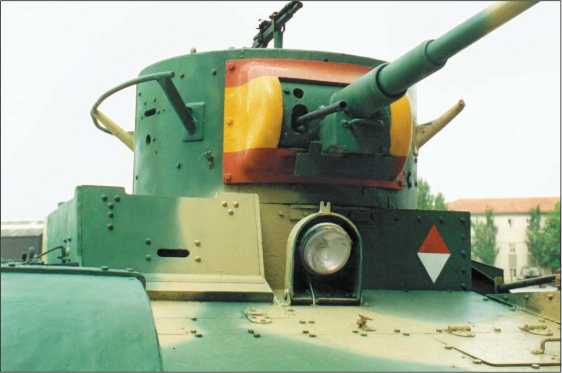

Танк Т-26 обр. 1933 г. в экспозиции музея El Goloso Baracks в Мадриде. Машина вооружена пулеметами «Гочкис». Установка зенитного пулемета и поручневая антенна - имитация.

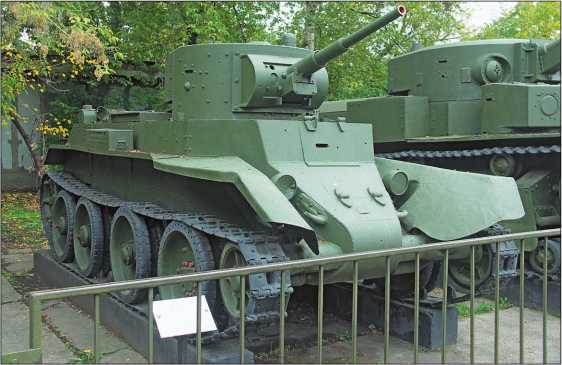

Колесно-гусеничный танк БТ-7 обр. 1935 г. Центральный музей Вооруженных сил, Москва, 2010 год.

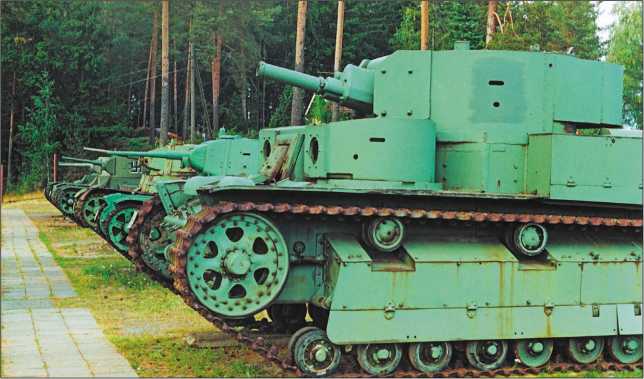

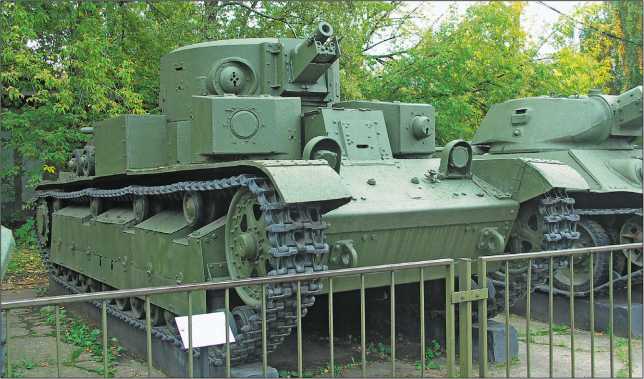

Средние танки Т-28 в Центральном музее Вооруженных сил в Москве (вверху) и финском танковом музее в Пароле (внизу).

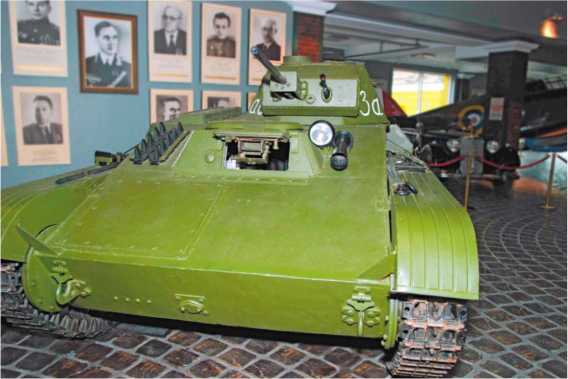

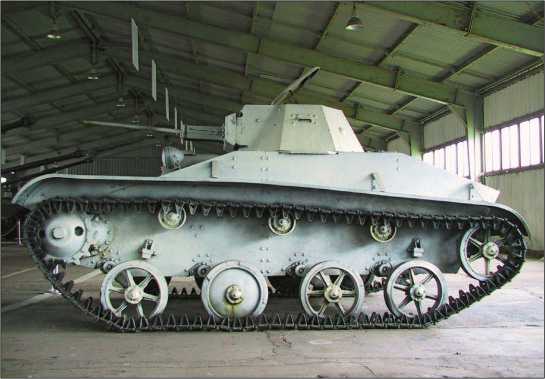

Легкие танки Т-60 в экспозициях Военно-исторического музея бронетанкового вооружения и техники в Кубинке (вверху) и Музея техники В. Задорожного (внизу).
