Мойка с подстольем
Несомненно, вы согласитесь, что оставлять пространство под кухонной мойкой нерабочим и пустым непрактично. Предлагаемая конструкция избавит вас от подобной проблемы. Саму мойку, т. е.

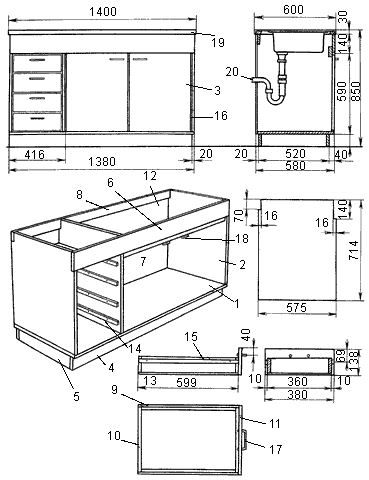

Рис. 36. Мойка с подстольем. Раскройка материала
Цокольная коробка заглублена на 40 мм, она выполняется из ДСП 16 х 90 мм и оклеивается самоклеящейся пленкой. Сделайте разметку на боковинах 2 и произведите вырезы для задней и поперечных реек 8. Кромки боковины 2 тщательно отшлифуйте, а переднюю оклейте самоклеящейся пленкой. Далее установите направляющие для будущих ящиков. Рейки приклейте и закрепите при помощи шурупов с потайной головкой. Четко соблюдайте промежутки, на которых будут располагаться направляющие: 82, 223, 364 и 505 мм.
После отшлифовки и оклейки кромок полика пленкой можно приступить к окончательной сборке конструкции. Отметьте на верхней стороне полика положение боковин и для каждой просверлите по три отверстия диаметром 2 мм. Старайтесь использовать новые острые сверла, чтобы не расщепить пластиковое покрытие.
Теперь поставьте полик на заднюю кромку и перпендикулярно к ней установите левую внешнюю боковину 2. Используя в качестве направляющих отверстия в полике, просверлите точно такие же в нижней кромке боковины. Идентичную операцию проведите с правой боковиной и средней стенкой. Скрепите эти детали между собой, используя шурупы 2 х 40 мм с потайной головкой.
Далее обработайте кромки поперечины 6 и оклейте их самоклеящейся пленкой. Укрепите упорную рейку 7 для дверок при помощи шурупов на обратной стороне поперечины снизу. Рейка должна выступать на 20 мм снизу и отступать от кромки на 16 мм. После закрепите заднюю поперечину 8 и заднюю стенку 12, исходя из расчета, что расстояние между ними должно составлять 100 мм. Теперь конструкция приобрела устойчивость.
Цоколь мойки собирается из двух продольных брусков 4 и поперечных брусков 5, которые крепят друг к другу и к нижнему полику при помощи клея и шурупов, предварительно оклеив пленкой. Таким образом вышеописанные брусья образуют прочную монолитную раму. Эта рама отстает от передней кромки основания на 40 мм и стоит заподлицо с боковиной со стороны выдвижных ящиков. В таком положении раму фиксируют с внутренней стороны продольных реек при помощи клея и четырех уголков 30 х 30 мм (рис. 37).

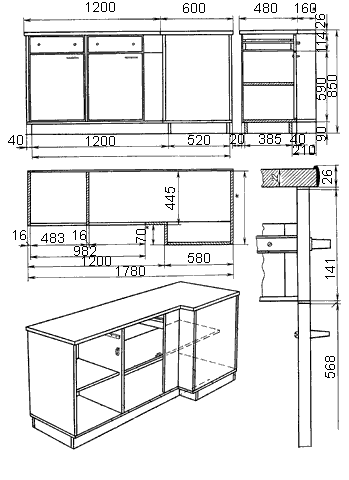

Рис. 37. Сборка подстолья для мойки
Теперь на готовый корпус установите купленную мойку и приступайте к изготовлению ящиков. Их делают из фанеры, древесно-стружечной плиты или древесины. В качестве материала для днища можно использовать ДВП. Первый этап изготовления выдвижных ящиков — создание коробки, которая состоит из продольных элементов 9 и поперечных элементов 10. Днище ящика 13 крепится при помощи клея. Для обеспечения точного расстояния (3 мм)
между разными ящиками установите сбоку U-образные профильные полоски, закрепив их при помощи шурупов 2, 4 х 13 мм, со скрытыми головками.Кромки дверок 3 также обрабатываются и оклеиваются пленкой. После они крепятся к боковинам на рояльных петлях 16. Заключительный этап — подключение мойки к стоку. Для этого используйте легкомонтируемые пластиковые трубы 20, для них на задней стенке подстолья есть специальное отверстие.
Материалы и компоненты:
1. Полик:
Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;
Размер, мм: 1380 х 575;
Кол-во: 1.
2. Боковина:
Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;
Размер, мм: 714 х 575;
Кол-во: 3.
3. Дверка:
Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;
Размер, мм: 568 х 470;
Кол-во: 2.
4. Продольный брусок цоколя:
Материал: ДСП толщиной 16 мм;
Размер, мм: 1360 х 90;
Кол-во: 2.
5. Поперечный брусок цоколя:
Материал: ДСП толщиной 16 мм;
Размер, мм: 488 х 90;
Кол-во: 3.
6. Передняя поперечина:
Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;
Размер, мм: 1380 х 140;
Кол-во: 1.
7. Упорная рейка двери:
Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;
Размер, мм: 948 х 70;
Кол-во: 1.
8. Задняя поперечина:
Материал: ДСП толщиной 15 мм;
Размер, мм: 1380 х 70;
Кол-во: 1.
9. Стенка ящика боковая:
Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;
Размер, мм: 527 х 83;
Кол-во: 8.
10. Стенка задняя:
Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;
Размер, мм: 360 х 83;
Кол-во: 8.
11. Стенка ящика передняя:
Материал: ДСП толщиной 16 мм, со слоистой пластиковой облицовкой;
Размер, мм: 380 х 138;
Кол-во: 4.
12. Задняя стенка шкафа:
Материал: ДВП толщиной 5 мм, облицованная белой самоклеящейся пленкой;
Размер, мм: 1380 х 730;
Кол-во: 1.
13. Дно ящика:
Материал: ДВП толщиной 5 мм, облицованная белой самоклеящейся пленкой;
Размер, мм: 559 х 360;
Кол-во: 4
14. Направляющая:
Материал: древесина;
Размер, мм: 10 х 15 х 550;
Кол-во: 8.
15. U-образная профильная направляющая:
Материал: пластик;
Размер, мм: 10 х 20 х 559;
Кол-во: 8.
16. Рояльная петля:
Материал: латунь;
Размер, мм: 568 х 16;
Кол-во: 2.
17. Ручка:
Материал: металл с хромированным покрытием;
Размер, мм: ширина 90;
Кол-во: 6.
18. Защелка магнитная:
Материал: готовое изделие;
Размер, мм: —
Кол-во: 2.
19. Моечный блок со стоками и двумя раковинами:
Материал: облагороженная сталь;
Размер, мм: 1400 х 600;
Кол-во: 1.
20. Пластиковые трубы и отводы:
Материал: готовые изделия;
Размер, мм:
Кол-во:
21. Облицовочная пленка:
Материал: готовое изделие;
Размер, мм: ширина 20;
Кол-во: порядка 19 м.
