На практике часто приходится иметь дело с потребляемой мощностью, которая представляет собой общую мощность, получаемую устройством или совокупностью устройств. Единой методики расчета величины потребляемой мощности нет. Для каждого типа электроприемника ее величина определяется в соответствии с характером нагрузки этого приемника.

Например, потребляемая мощность на отопление и горячее водоснабжение принимается равной установленной мощности электронагревательных устройств.

Потребляемая мощность одной розетки принимается равной 1,3 кВт. Каждая последующая розетка увеличивает расчетную потребляемую мощность Р_потр на 10 %, то есть

Р_потр. = 1,3 (1 + 0,1 (n – 1)), кВт, (3)

где n – число розеток.

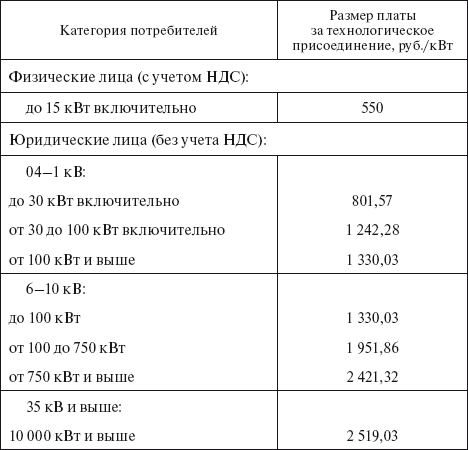

Плата за подключение взимается только за подключаемую единовременную нагрузку (в кВА). Кроме того, параметры защитной и коммутационной аппаратуры также выбираются исходя из величины единовременной нагрузки (а не установленной мощности).

Потребителю нет необходимости подавать заявку на максимальную величину единовременной нагрузки: это величина в принципе непроверяемая, поскольку весь дальнейший расчет и контроль осуществляется уже со стороны энергосбытовой организации по другой величине – по потребляемой электроэнергии (в кВт-ч).

Однако при этом следует учитывать следующие два ограничивающих фактора:

параметры защитной и коммутационной аппаратуры, расчет которых производится исходя из разрешенной единовременной нагрузки;

договорные величины потребляемой электроэнергии, заявка на которые ежегодно представляется в энергосбытовую компанию (форма такой заявки приведена в прил. 6).

Тем не менее указанные технические проблемы, как показала практика, решаются достаточно просто.

Требования к выбору защитной и коммутационной аппаратуры по условиям короткого замыкания регламентируются действующими Правилами устройства электроустановок (ПУЭ).

В наиболее распространенных четырехпроводных сетях напряжением до 1 кВ с глухозаземленной нейтралью трансформатора (в системах TN) время автоматического отключения питания не должно превышать следующие значения (ПУЭ, п. 1.7.79), для номинального фазного напряжения:

U_ф = 127 В – 0,8 с;

U_ф = 220 В – 0,4 с;

U_ф = 380 В – 0,2 с;

U_ф > 380 В – 0,1 с,

где U_ф – фазное напряжение электроустановки, В.

Приведенные значения времени отключения считаются достаточными для обеспечения электробезопасности. В цепях, питающих распределительные, групповые, этажные и другие щиты и щитки, время отключения не должно превышать 5 с.

Для обеспечения такого условия при защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель (отсечку), при отсутствии заводских данных для автоматических выключателей с номинальным током до 100 А кратность тока КЗ относительно уставки следует принимать не менее 1,4, а для автоматических выключателей с номинальным током более 100 А – не менее 1,25.

В этих сетях с целью обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой защитный проводник возникал ток КЗ (I_КЗ), превышающий не менее чем:

в 3 раза ток плавкого элемента ближайшего предохранителя;

в 3 раза номинальный ток нерегулируемого расцепителя или уставку тока регулируемого расцепителя автоматического выключателя (I_авт), то есть

где Z_П и Z_T – полные сопротивления, соответственно, петли «фаза-нуль» и трансформатора, Ом.

Ток КЗ представляет собой сверхток, появляющийся в результате КЗ, вызываемого повреждением или неправильным соединением в электрической цепи.

Что же касается договорных величин электропотребления, то потребителю электрической энергии следует знать, что дополнительная плата за них не взимается. Однако при превышении заявленных договорных величин оплата электроэнергии в пределах заявленных величин осуществляется по действующему тарифу, а превышенная величина оплачивается по повышенной ставке, рассчитываемой по следующей формуле:

С_э = (ДЭ_д · Т_э) + (ДЭ_с •Т_э •k_э), (5)

где С_э – стоимость потребленной абонентом электроэнергии (с учетом субабонентов) в расчетном периоде;

ДЭ_д – количество электрической энергии, потребленной абонентом (с учетом субабонентов) в расчетном периоде в пределах договорных величин, установленных приложением к договору энергоснабжения;

ДЭ_с – количество электрической энергии, потребленной абонентом (с учетом субабонентов) в расчетном периоде сверх договорных величин, установленных приложением к договору энергоснабжения;

Т_э – действующий(-ие) в расчетном периоде тариф(-ы) на электрическую энергию, установленный(-ые) органами, осуществляющими государственное регулирование тарифов;

к_э – коэффициент, учитывающий потребление абонентом электрической энергии (с учетом субабонентов) в расчетном периоде сверх согласованного сторонами. Например, в ОАО «Мосэнергосбыт» этот коэффициент составляет от 1,05 до 1,5 в зависимости от размера превышения договорной величины потребления электроэнергии.

Количество потребленной абонентом (с учетом субабонентов) электрической энергии определяется на основании данных приборов и средств учета или в порядке, установленном договором энергоснабжения.

В остальном к потребителю электрической энергии, расширяющему свое электрохозяйство, в части подключения к электросети энергоснабжающей организации (или к балансодержателю сети, если подключение или расширение мощности осуществляется субабонентом) предъявляются те же требования, что и в случае вновь смонтированной электроустановки.

Следует знать, что если при увеличении мощности действующей электроустановки реквизиты и название организации, а также форма собственности остались прежними, то для перезаключения договора энергоснабжения необходимо оформить следующие документы:

разрешение на присоединение мощности с учетом ее дополнительной величины;

АРБПиЭО;

проект (схему) электроснабжения, согласованный в установленном порядке;

правоустанавливающие документы, подтверждающие право собственности либо иного законного основания владения энергопринимающим устройством.
