Если работающий поток завершает свою работу или добровольно уступает процессор, ядро анализирует состояние других потоков того же самого приоритета на готовность их к выполнению. Если таковых не имеется, то ядро анализирует потоки с более низким приоритетом, готовые к выполнению. Заметьте, что выражение «добровольно уступить процессор» может означать одну из двух возможных ситуаций. Если поток переходит в режим ожидания, блокируется на семафоре, и т.д., тогда — да, может выполняться поток с более низким приоритетом (как описано выше). Но существует также специальная функция sched_yield (базированная на системном вызове SchedYield), по которому процессор передается только другому потоку с тем же самым приоритетом — если бы был готов к выполнению поток с высшим приоритетом, у потока с низшим приоритетом все равно не было бы никаких шансов получить управление. Если поток вызывает функцию sched_yield, но никакой другой поток с таким же самым приоритетом не готов к выполнению, первоначальный поток продолжает работу. В реальности, функция sched_yield применяется для того, чтобы дать шанс другому потоку с таким же самым приоритетом получить доступ к процессору.

На рисунке, приведенном ниже, мы видим три потока, размещенных в двух различных процессах:

Три потока в двух различных процессах.

Если мы предположим, что потоки «А» и «В» находятся в состоянии READY («готов»), что поток «С» блокирован (возможно, в ожидании мутекса), а другой поток «D» (не показан) в настоящее время выполняется, то очередь готовности, которую поддерживает ядро QNX/Neutrino, будет выглядеть следующим образом:

Два потока в очереди готовности, один блокирован, один выполняется.

На рисунке иллюстрируется внутренняя очередь готовности, которую использует ядро при принятии решения о том, кого запланировать на выполнение следующим. Заметьте, что поток «С» не находится в очереди готовности, потому что он блокирован, и поток «D» также не находится в этой очереди, потому что он уже выполняется.

Карусельная диспетчеризация (RR)

Дисциплина RR (карусельная диспетчеризация) аналогична дисциплине диспетчеризации FIFO, за исключением того, что поток не будет работать бесконечно, если имеется другой поток с тем же самым приоритетом. Поток будет работать только в течение предопределенного кванта времени (который фиксирован и не может быть изменен). Вы можете узнать величину кванта времени, используя функцию sched_rr_get_interval.

Когда ядро запускает на обработку поток с дисциплиной диспетчеризации RR, оно засекает время. Если поток не блокируется в течение выделенного ему кванта времени, квант времени истечет. Тогда ядро проверяет наличие другого готового к выполнению потока с тем же самым приоритетом. Если такой поток обнаруживается, то ядро активирует его. Если такого потока нет, то ядро снова ставит на выполнение предыдущий поток (то есть ядро выделяет потоку для работы еще один квант времени).

Постулаты

Давайте сделаем сводку правил диспетчеризации (для одиночного процессора) и отсортируем их в порядке важности:

• только один поток может выполняться в данный момент времени;

• всегда должен выполняться поток с наивысшим авторитетом;

• поток должен работать до тех пор, пока он не блокируется иди не завершается;

• поток, диспетчеризуемый по дисциплине карусельного типа (RR), должен работать в течение выделенного ему кванта времени, после чего ядро обязано его перепланировать (при необходимости).

Для систем с несколькими процессорами, приведенные выше правила остаются такими же, за исключением того, что несколько процессоров могут одновременно выполнять несколько потоков. Порядок, в котором потоки выполняются (то есть последовательность, в которой потоки ставятся на выполнение в многопроцессорной системе), определяется точно так же, как для одиночного процессора — в любой момент времени будет выполняться готовый к выполнению поток с наивысшим приоритетом. Если существует другой готовый к выполнению поток с более высоким приоритетом, и имеется доступный процессор, то этот поток будет выполняться на следующем процессоре, и так далее. Если имеющегося числа потоков недостаточно для того, чтобы загрузить все процессоры по такому принципу, то нет проблем — «неактивные» процессоры будут выполнять «холостой» поток (его приоритет равен нулю, то есть ниже, чем приоритет любого пользовательского потока) Если для того, чтобы обработать всю очередь, недостаточно процессоров, тогда только N потоков с наивысшим приоритетом будут выполняться, где N — число доступных процессоров. Другие потоки будут готовы к выполнению, но в действительности выполняться не будут. Отметим, что вопросы диспетчеризации потоков в симметричной мультипроцессорной системе все еще исследуются, так что возможно, что этот порядок может измениться в будущем.

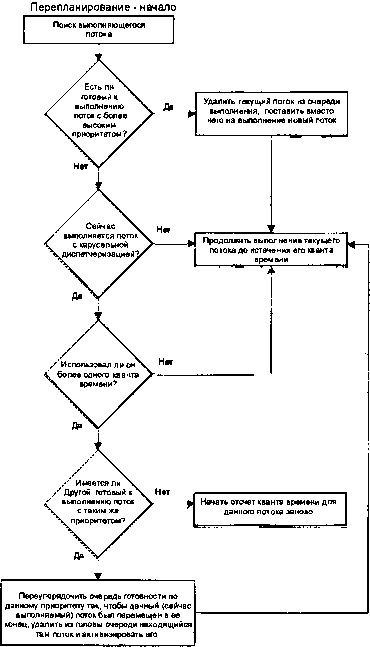

Схема алгоритма диспетчеризации.

Состояния потоков

Несколько раз небрежно упомянув о «выполнении», «готовности» и «блокировке», давайте теперь формализуем эти состояния потока.

Выполнение (RUNNING)

Состояние выполнения (RUNNING) в QNX/Neutrino означает, что поток активно использует ресурсы процессора. В системе SMP будет осуществляться выполнение множества потоков, а в системе с единственным процессором будет осуществляться выполнение одного потока.

Готовность (READY)

Состояние готовности (READY) означает, что этот поток может быть поставлен на выполнение немедленно, но не выполняется, потому что в данный момент времени активен другой поток (с таким же или более высоким приоритетом). Если бы два потока были готовы к выполнению, один из них с приоритетом 10, а другой — с приоритетом 7, то поток с приоритетом 10 был бы переведен в состояние выполнения (RUNNING), а поток с приоритетом 7 — в состояние готовности (READY).

Блокированные состояния (BLOCKED)

Что называется блокированным состоянием? Проблема здесь состоит в том, что блокированных состояний существует несколько. Реально в QNX/Neutrino имеется более дюжины блокированных состояний.

Почему так много? Потому что ядро отслеживает причину, по которой поток заблокирован.

Мы уже ознакомились с двумя типами блокирующих состояний: когда поток заблокирован в ожидании мутекса, этот поток находится в состоянии блокировки по мутексу (MUTEX). Когда поток заблокирован, ожидая семафор, он находится в состоянии блокировки по семафору (SEM). Эти состояния просто указывают, в очереди на какой ресурс поток заблокирован.

Если по мутексу заблокировано несколько потоков, ядро не уделит им никакого внимания до тех пор, пока поток, который владеет мутексом, не освободит его. Как только это произойдет, один из блокированных потоков будет переведен в состояние готовности (READY), и ядро при необходимости примет решение о перепланировании.

Почему «при необходимости»? У потока, который только что освободил мутекс, вполне могут быть и другие дела, и он может иметь более высокий приоритет, чем все остальные ожидающие процессор потоки. В этом случае мы следуем второму правилу, которое гласит: «всегда должен выполняться поток с наивысшим приоритетом», что означает, что порядок диспетчеризации не изменяется — поток с наивысшим приоритетом продолжает работать.

Полный список состояний потоков

Ниже представлен полный список блокированных состояний с краткими пояснениями. Этот список, кстати, есть в заголовочном файле <sys/QNX/Neutrino.h>, только там эти состояния снабжены префиксом «STATE_» (например, состояние READY данной таблицы там будет звучать как STATE_READY).

Если состояние потока:	To это значит, что:
DEAD	Поток «мертв», ядро ожидает освобождения занятых им ресурсов. (В классических UNIX системах это состояние также называют «zombie» — «зомби» — прим. ред.)
RUNNING	Поток выполняется.
READY	Поток не выполняется, но готов к работе (работает один или более потоков с более высокими или равными приоритетами).
STOPPED	Поток приостановлен (по сигналу SIGSTOP
SEND	Поток ожидает приема своего сообщения сервером.
RECEIVE	Поток ожидает сообщение от клиента.
REPLY	Поток ожидает от сервера ответ на свое сообщение.
STACK	Поток ожидает распределения дополнительного стекового пространства.
WAITPAGE	Поток ожидает устранения администратором процессов повреждения на странице.
SIGSUSPEND	Поток ожидает сигнал.
SIGWAITINFO	Поток ожидает сигнал.
NANOSLEEP	Поток «спит» (приостановлен на определенный период времени).
MUTEX	Поток ожидает захват мутекса.
CONDVAR	Поток ожидает соблюдения условия условной переменной.
JOIN	Поток ожидает завершения другого потока.
INTR	Поток ожидает прерывание.
SEM	Поток ожидает захват семафора.
