Взлёт, 2016 № 09 (141)

На основе поставленных из Ульяновска панелей к концу августа 2016 г. на ВАСО была практически завершена сборка отсека фюзеляжа Ф3 (хвостовой), начиналась сборка отсеков Ф1 и Ф2. Как заявил в конце августа генеральный директор ВАСО Дмитрий Пришвин, на декабрь этого года намечена стыковка фюзеляжа с крылом самолета №0101, а окончательную сборку машины планируется завершить следующей весной с тем, чтобы соблюсти утвержденный график передачи ее на летные испытания до 1 июля 2017 г. Одновременно будет строиться экземпляр №0102 для статических и ресурсных испытаний.

Во время июльского визита на завод Юрий Борисов сообщил, что в 2017 г. Минобороны планирует выдать ОАК заказ на 48 серийных Ил-112В, включая еще два самолета (№0103 и 0104) для проведения ОКР и летных испытаний. Таким образом, всего в программе испытаний Ил-112В к 2019-2020 гг. будет задействовано четыре машины. По словам Дмитрия Пришвина, в дальнейшем темп серийного выпуска Ил-112В на ВАСО составит до 8 самолетов в год. А.Ф.

Андрей ФОМИН

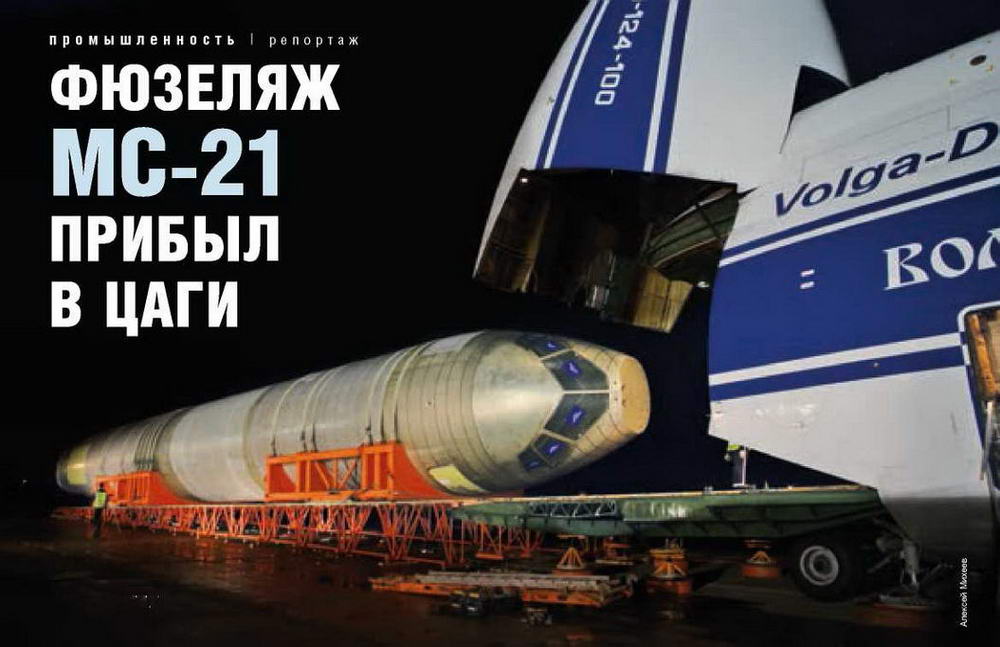

Фюзеляж МС-21 прибыл в ЦАГИ

В середине августа 2016 г. входящая в состав ОАК корпорация «Иркут» обеспечила изготовление, доставку и передачу в Центральный аэрогидродинамический институт им. профессора Н.Е. Жуковского фюзеляжа второго опытного экземпляра перспективного ближне-среднемагистрального пассажирского самолета МС-21-300 для проведения статических испытаний планера новейшего лайнера. Они должны подтвердить прочностные характеристики перспективного пассажирского самолета для получения разрешения на начало его летных испытаний и затем обеспечить сертификацию МС-21 по статической прочности.

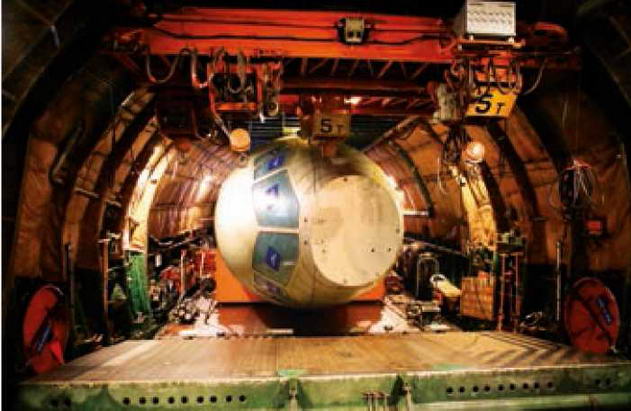

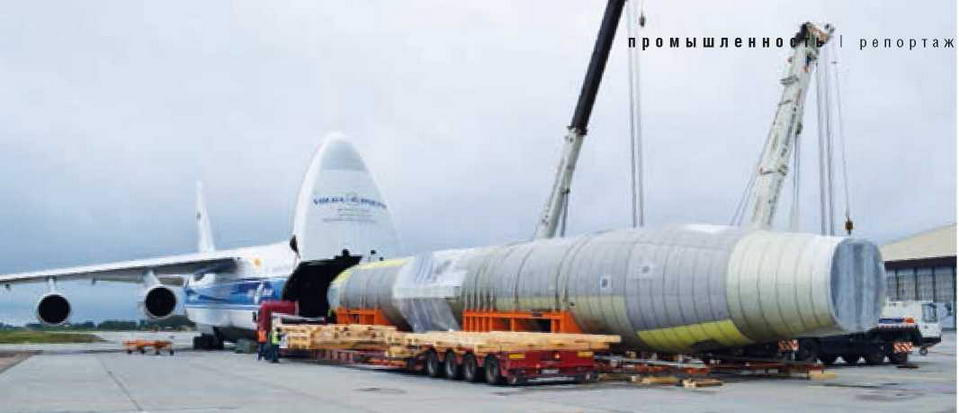

Фюзеляж самолета МС-21-300 №0002 прибыл в подмосковный Жуковский из Иркутска на борту тяжелого транспортного самолета Ан-124-100 авиакомпании «Волга-Днепр» 12 августа 2016 г. Стоит заметить, что для выполнения этой уникальной транспортной операции пришлось решать ряд непростых вопросов. Дело в том, что длина фюзеляжа МС-21-300 (без носового обтекателя и отсека вспомогательной силовой установки) составляет 37,7 м, а длина грузовой кабины «Руслана» (без учета рампы) — 36,5 м. Ширина грузовой кабины Ан-124 — 6,4 м, а высота — 4,4 м, в то время как габаритная высота фюзеляжа МС-21 (без учета подфюзеляжной силовой балки в районе центроплана) достигает 4,245 м, а ширина — 4,06 м. Поэтому перевозка фюзеляжа МС-21 в кабине Ан-124 осуществлялась «на боку», на специально изготовленных ложементах, имеющих минимальную высоту, а грузовой отсек «Руслана» пришлось соответствующим образом подготовить, временно демонтировав из него часть мешавшего для размещения столь крупного груза оборудования.

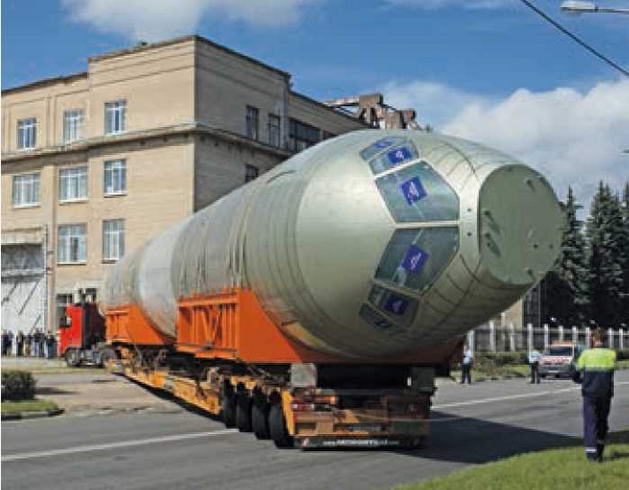

Высокий профессионализм персонала авиакомпании «Волга-Днепр», специалистов корпорации «Иркут» и привлеченных транспортно-логистических компаний позволил качественно и быстро провести уникальные погрузочно-разгрузочные операции и выполнить саму транспортировку. Утром 17 августа фюзеляж МС-21 на специальном автомобильном прицепе был перевезен с аэродрома ЛИИ им. М.М. Громова в ЦАГИ. В ближайшее время сюда должны поступить и другие агрегаты планера самолета. В частности, Иркутский авиационный завод корпорации «Иркут», на котором и был собран фюзеляж МС-21, передаст в ЦАГИ отсек вспомогательной силовой установки, а из Ульяновска прибудут выполненные из полимерных композиционных материалов консоли крыла, киль, стабилизатор, механизация крыла и рули.

После этого специалисты корпорации «Иркут» совместно с работниками предприятий-участников кооперации и сотрудниками ЦАГИ проведут сборку планера самолета, на конструкции которого будут установлены специальные средства измерения и устройства для нагружения.

Первый этап испытаний планера включает его проверку на герметичность. Затем специалисты ЦАГИ приступят к проведению непосредственно статических испытаний самолета, суть которых сводится к имитации нагрузок на конструкцию на всех режимах полета с регистрацией напряженно-деформационного состояния конструкции самолета. На первом этапе планер будет испытан до эксплуатационных нагрузок (максимальных нагрузок, которые могут возникнуть на самолете в реальных полетах). Далее прочность конструкции будет исследована при нагрузках, значительно превышающих эксплуатационные. Необходимый уровень прочности самолета и безопасности его полета будет подтвержден при условии, что конструкция выдержит эти нагрузки.

Подобные работы являются важным этапом в создании любого самолета. В ЦАГИ имеется возможность моделирования нагрузок, позволяющих исследовать прочность летательных аппаратов самых различных типов. Так, в статическом зале института в свое время уже были испытаны планеры самолетов Ту-204, Ту-334, Ил-114, SSJ100, вертолета Ми-26, возвращаемого орбитального корабля «Буран» и др.

Целью статических испытаний планера МС-21-300 в ЦАГИ является не только экспериментальное подтверждение статической прочности, но и проверка корректности методик расчетов прочности с тонкой настройкой конечно-элементных моделей по экспериментальным данным.

Стоит заметить, что в ЦАГИ уже проведены испытания большого количества элементарных и конструктивноподобных образцов деталей и агрегатов МС-21, включая несколько типов панелей, поперечных и продольных стыков. Продолжаются испытания конструктивно-подобных образцов хвостового оперения, кессона киля. Идет подготовка к изолированным испытаниям изготовленных из полимерных композиционных материалов кессонов крыла и стабилизатора, механизации крыла.

В ходе проводимых и планируемых статических испытаний проверяется способность конструкции самолета МС-21 воспринимать приложенные расчетные нагрузки, не разрушаясь и не получая недопустимых остаточных деформаций. Это — неотъемлемая и важная часть комплексного плана испытаний, осуществляемых в обеспечение первого вылета МС-21 и его последующей сертификации.

Евгений ЕРОХИН Фото автора

Возрождение омского авиамоторостроения

Репортаж с ОМО им. П.И. Баранова

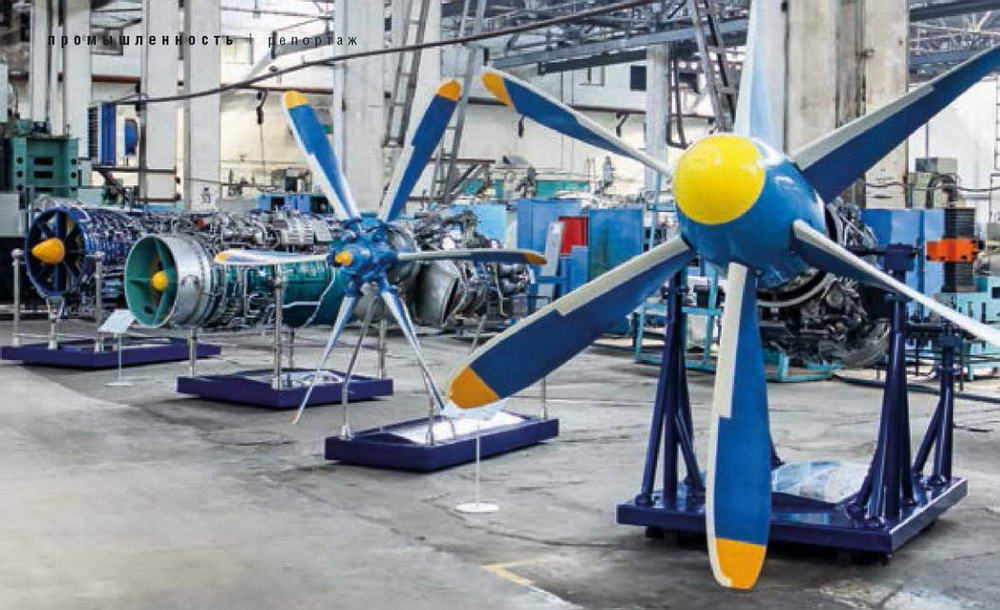

Продукция, выпускавшаяся в предыдущие годы ОМО им. П.И. Баранова, слева направо: АЛ-21Ф-3, РД-33 серии 2, ТВД-20-01, ТВ7-117С

В августе 2016 г. Омское моторостроительное объединение им. П.И. Баранова, ныне являющееся филиалом Научно-производственного центра газотурбостроения «Салют» Объединенной двигателестроительной корпорации, отметило свое столетие. С середины 1950-х гг. в течение двух десятилетий предприятие специализировалось на серийном выпуске мощных поршневых авиадвигателей АШ-82Т и АШ-82В разработки пермского ОКБ главного конструктора А.Д. Швецова (для самолетов Ил-14 и вертолетов Ми-4), с середины 60-х к ним добавились турбовальные ГТД-3Ф, спроектированные в расположенном по соседству омском ОКБ главного конструктора В.А. Глушенкова для палубных вертолетов Ка-25, а в начале 70-х - турбореактивные АЛ-21Ф-3 генерального конструктора А.М. Люльки для различных модификаций истребителя-бомбардировщика Су-17М и фронтового бомбардировщика Су-24. С начала 80-х в Омске выпускались «климовские» ТРДДФ четвертого поколения РД-33 для истребителей МиГ-29 и вспомогательные силовые установки ВСУ-10 омской разработки для широкофюзеляжных лайнеров Ил-86, а затем и Ил-96. В тяжелые для всей отечественной авиапромышленности 90-е серийное производство двигателей АЛ-21Ф-3, а затем и РД-33 на объединении им. П.И. Баранова сошло на нет, а освоение новых турбовинтовых ТВ7-117С (для Ил-114) и ТВД-20 (для Ан-3Т) так и не увенчалось выходом на массовую серию. Основной объем работ предприятия в последнее время был связан с ремонтом ранее выпускавшихся им двигателей АЛ-21Ф-3 для Су-24, РД-33 серии 2 для МиГ-29 и ТВД-20 для Ан-3Т, а также ВСУ-10 для Ил-96. Финансовая ситуация на заводе стала выправляться только в последние годы, после подключения ОМО им. П.И. Баранова к производственным программам московского «Салюта», филиалом которого он стал в 2011 г., и последующего вхождения НПЦ газотурбостроения «Салют» в состав Объединенной двигателестроительной корпорации. Сейчас омское предприятие, коллектив которого насчитывает 3600 человек, не только активно расширяет изготовление закрепленных за ним комплектов агрегатов целого ряда авиадвигателей из сегодняшней продуктовой линейки ОДК (АИ-222-25, ВК-2500, НК-32, РД-33МК и др.), но и готовится вернуть себе статус завода-финалиста по выпуску новых авиационных силовых установок: с 2018 г. здесь будут собираться турбовинтовые ТВ7-117СТ для легкого военно-транспортного самолета Ил-112В и ТВ7-117СМ для регионального пассажирского Ил-114-300. Накануне юбилея на ОМО им. П.И. Баранова побывал корреспондент «Взлёта», который смог лично убедиться в том, как буквально возрождается омское авиамоторостроение.

В цеху механосборочного производства

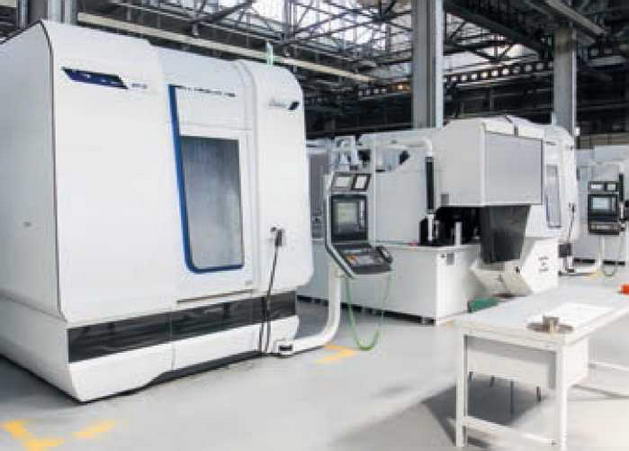

Новейшая роботизированная линия обработки лопаток авиационных двигателей

Свой столетний юбилей Омское моторостроительное объединение (ОМО) им. П.И. Баранова встретило на этапе радикального изменения его места и роли в отечественной двигателестроительной отрасли, по сути — возрождения предприятия. Не секрет, что до недавнего времени оно не блистало финансовыми показателями, а его производственная программа в основном ограничивалась только ремонтом ранее выпущенных двигателей. «Предприятие было убыточным, практически только сейчас появилась рентабельность», — отмечает исполняющий обязанности директора ОМО им. П.И. Баранова Игорь Цайтлер. Изменения к лучшему наметились в последние несколько лет, когда в рамках оптимизации и специализации заводов Объединенной двигателестроительной корпорации пошли инвестиции и был скорректирован профиль деятельности ОМО им. П.И. Баранова, получившего ряд крупных заказов. С момента вхождения в 2011 г. предприятия в качестве филиала в состав московского НПЦ газотурбостроения «Салют» начались масштабная реконструкция ряда цехов и развертывание новейшего оборудования. На эти цели в Омске уже инвестировано около 5 млрд руб. Реконструкция и техническое перевооружение ОМО им. П.И. Баранова распланированы до 2025 г.
