Начатый в 2010 г. проект «Петербургские моторы» предусматривал перевод на некогда второстепенную площадку №3 «Климова» на севере С.-Петербурга, организованную еще в 1956 г. в качестве испытательной станции, всего производства компании, а также строительство новых производственных, конструкторских и испытательных сооружений с оснащением их современным высокотехнологичным оборудованием. Территориально предприятие было тогда разрознено, а дальнейшее развитие двух основных площадок в центре города считалось нецелесообразным. В 2014 г., к 100-летнему юбилею АО «Климов», была в основном завершена реализация первого этапа строительства нового конструкторско-производственного комплекса (КПК), в ходе которого на новую площадку, без остановки действующего производства, были полностью переведены производственные мощности со старой территории рядом с метро «Лесная». В общей сложности в реализацию проекта на тот момент было вложено
С 2015 г начата реализация второго этапа развития КПК, включающая реконструкцию действующей научно-производственной и стендовой базы, а также приобретение и ввод в строй современного оборудования. На этом этапе предусмотрено увеличение мощностей по выпуску двигателей ВК-2500 (П/ПС), ТВ7-117В, а также расширение возможностей по проведению НИОКР, в т.ч. в части разработки перспективных изделий.
Значимым моментом в программе реконструкции предприятия явился старт испытаний двигателя ТВ7-117СТ на модернизированном стенде №30. Он позволяет испытывать силовую установку вместе с воздушным винтом, мотогондолой и даже фрагментами конструкции самолета (части крыла и фюзеляжа).

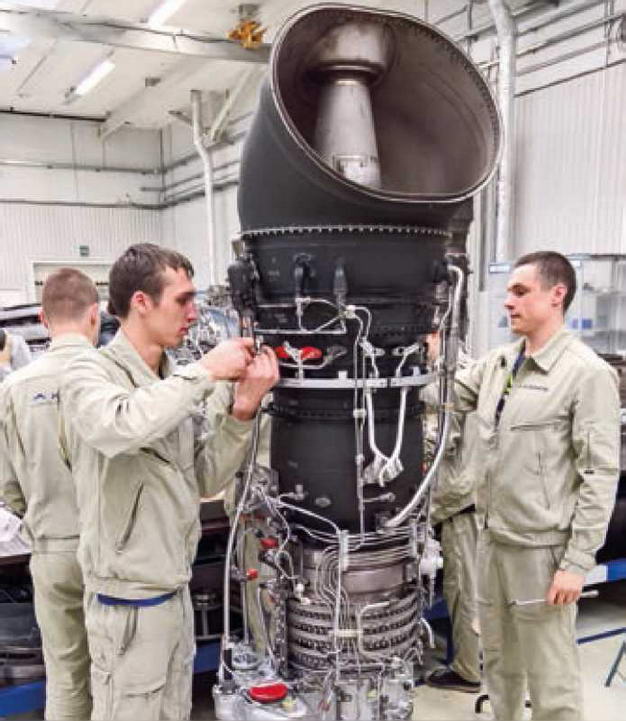

Монтаж внешней «обвязки» на двигателе ТВ7-117СМ

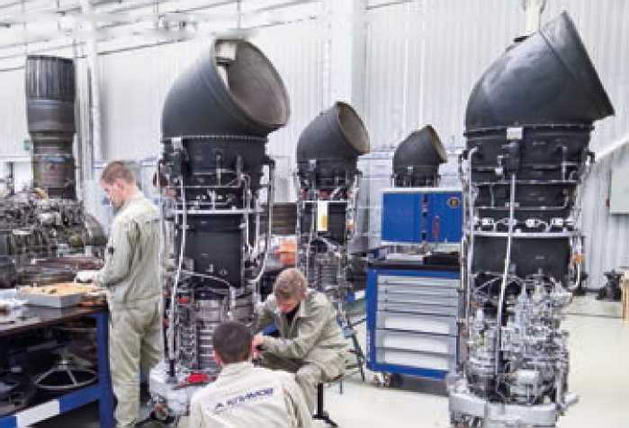

В цеху окончательной сборки АО «Климов», справа налево: турбовинтовой ТВ7-117СТ для самолета Ил-112В, два турбовинтовых ТВ7-117СМ для самолетов типа Ил-114
В настоящее время «Климов» ведет работы по трем модификациям газотурбинных двигателей семейства ТВ7-117. В первую очередь, это турбовинтовой ТВ7-117СТ для военно-транспортного самолета Ил-112В, создаваемый на базе уже сертифицированного ТВ7-117СМ, который сейчас запускается в серийное производство для пассажирского регионального самолета Ил-114-300 и его модификаций. Кроме того, на основе турбовинтового ТВ7-117СМ создан и в прошлом году сертифицирован, а в настоящее время запускается в серийное производство турбовальный ТВ7-117В для вертолета Ми-38. Все три двигателя сконструированы по модульной схеме с высокой степенью унификации на базе единого газогенератора.
Генеральный директор Объединенной двигателестроительной корпорации Александр Артюхов считает, что суммарный годовой объем выпуска двигателей ТВ7-117 всех трех вариантов в период до 2025 г. будет составлять до сотни единиц.
Турбовинтовой двигатель ТВ7-117СМ с осецентробежным компрессором, кольцевой противоточной камерой сгорания, двухступенчатой турбиной компрессора и двухступенчатой свободной турбиной, приводящей во вращение через дифференциальный планетарный редуктор воздушный винт, является модификацией сертифицированного в январе 1997 г. и выпускавшегося серийно на ММП им. В.В. Чернышева (входит в ОДК) для оснащения самолетов Ил-114 двигателя ТВ7-117С. Главным отличием ТВ7-117СМ от ТВ7-117С является применение вместо электронного регулятора двигателя РЭД-65С и бортовой системы контроля двигателя и воздушного винта БСКД-65 нового цифрового блока автоматического регулирования и контроля БАРК-65 разработки АО «Климов», а также модернизированного электронного регулятора воздушного винта ЭСУ-34М. Сухая масса двигателя снижена с 530 до 510 кг. Мощность на взлетном режиме составляет 2500 л.с., на максимальном продолжительном — 2000 л.с.
Модернизированный двигатель ТВ7-117СМ был сертифицирован Авиарегистром МАК в 2002 г. (оформлено Дополнение к сертификату типа №114-Д/04 от 17 октября 2002 г.). Назначенный ресурс ТВ7-117СМ, согласно карте данных сертификата типа, составляет 9100 ч (6000 циклов), до первого ремонта — 2275 ч (1500 циклов). Предусмотрена возможность эксплуатации по второй стратегии управления ресурсами, т.е. по техническому состоянию. Двигатели ТВ7-117СМ уже немало лет успешно эксплуатируются на борту самолета Ил-114ЛЛ — летающей лаборатории НПП «Радар ммс». Их планируется применять и на региональных самолетах Ил-114-300, принципиальное решение о серийном выпуске которых на НАЗ «Сокол» принято в этом году. В связи с этим Объединенная двигателестроительная корпорация развернула работы по организации серийного производства ТВ7-117СМ на своих предприятиях. Предприятием финальной сборки серийных двигателей ТВ7-117СМ с 2018 г определено АО «НПЦ газотурбостроения «Салют», а именно его филиал — Омское моторостроительное объединение им. П.И. Баранова. До 2018 г. предприятием-финишером является АО «ММП имени В.В. Чернышева».
Создаваемый «Климовым» для перспективного легкого военно-транспортного самолета Ил-112В, чьи летные испытания должны начаться в середине 2017 т, турбовинтовой двигатель ТВ7-117СТ является дальнейшим развитием ТВ7-117СМ в направлении увеличения мощности. Благодаря внедрению ряда конструктивных мероприятий и применению новой системы управления двигателем и воздушным винтом (блока автоматического регулирования и контроля) БАРК-65СТМ мощность на взлетном режиме будет повышена до 2800 л.с., дополнительно вводятся максимальный (3000 л.с.)
и чрезвычайный (3500 л.с.) режимы работы, улучшится удельный расход топлива. Несколько снижена сухая масса двигателя — теперь она не превышает 500 кг.Первый опытный ТВ7-117СТ, испытания которого начались на стенде «Петербургских моторов» в сентябре, собран самим «Климовым». Для последующего серийного производства таких двигателей сформирована кооперация предприятий ОДК, основными участниками которой, помимо «Климова», станут ММП им. В.В. Чернышева и НПЦ газотурбостроения «Салют» с его филиалом — ОМО им. П.И. Баранова. Как отмечает генеральный директор Объединенной двигателестроительной корпорации Александр Артюхов, сейчас в ОДК идет кардинальное изменение модели кооперации практически по всем продуктам, особенно по новым. Это касается и ТВ7-117СТ Ранее было принято решение о том, что окончательную сборку серийных ТВ7-117СТ (как и ТВ7-117СМ) с 2018 г будет вести ОМО им. П.И. Баранова.
По словам исполнительного директора АО «Климов» Александра Ватагина, заказчиком работ по двигателю ТВ7-117СТ выступает Минобороны России. В рамках опытно-конструкторских работ предусмотрено изготовление 16 двигателей ТВ7-117СТ. Поставленный в сентябре на стендовые испытания опытный ТВ7-117СТ — первый собранный на предприятии в рамках имеющегося контракта, еще два двигателя находятся на окончательной сборке. «В следующем 2017 т, в феврале, заказчику должны быть отправлены два двигателя для первого экземпляра самолета, а полное выполнение контракта на 16 двигателей предусмотрено в 2019 г.», — уточняет Александр Артюхов.

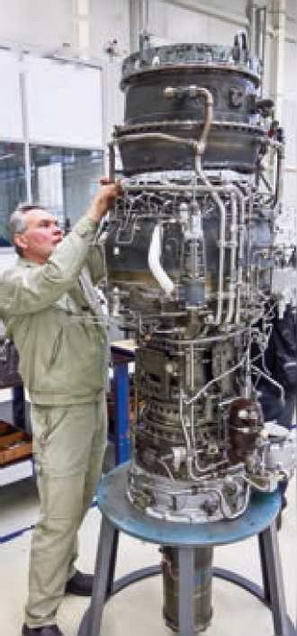

Окончательная сборка двигателя ВК-2500

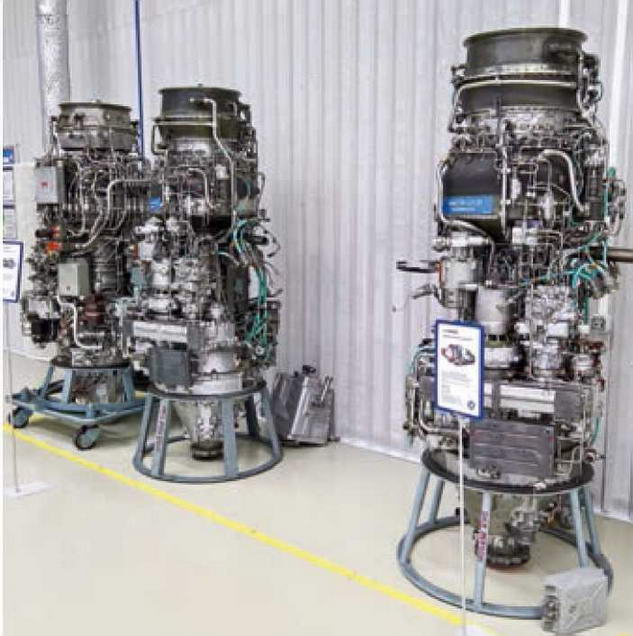

Выпуск турбовальных двигателей ВК-2500 в настоящее время является основой серийной производственной программы АО «Климов»
Сертифицированный в прошлом году турбовальный двигатель ТВ7-117В предназначен для применения на новых средних транспортных вертолетах Ми-38 (в перспективе возможно создание модификаций для других вертолетов). Он создан «Климовым» на базе турбовинтового ТВ7-117СМ и имеет с ним высокую унификацию, оснащается новым блоком автоматического регулирования и контроля БАРК-6В типа FADEC. Мощность на взлетном режиме составляет 2800 л.с., для обеспечения безопасности полета вертолета в экстремальных ситуациях предусмотрены продолжительный (3000 л.с. в течение 30 мин), 2,5-минутный (3500 л.с.) и 30-секундный (3750 л.с.) чрезвычайные режимы работы. Удельный расход топлива на взлетном режиме снижен до 199 г/л.с.ч (для сравнения: у серийных ВК-2500 он составляет от 210 до 220 г/л.с.ч, в зависимости от модификации), на крейсерском режиме (2000 л.с.) — до 220 г/л.с.ч. Сухая масса двигателя составляет 360 кг
Сертификат типа на двигатель ТВ7-117В за номером СТ355-АД был выдан Авиарегистром МАК «Климову» 29 июля 2015 г. после успешного завершения длительных 150-часовых стендовых сертификационных испытаний, а 8 октября 2015 г. оформлено одобрение главного изменения, предусматривающего перевод двигателя на эксплуатацию по техническому состоянию. В ходе опытно-конструкторских работ в период 2009—2014 гг. «Климовым» была изготовлена партия опытных ТВ7-117В для проведения ресурсных и специальных испытаний, а также восемь двигателей для проведения летных испытаний опытных вертолетов Ми-38 (Ми-38-2). В настоящее время «Климов» продолжает ресурсные испытания ТВ7-117В, одновременно развернута подготовка к его серийному производству.
В соответствии с заключенным в июле 2015 г. между АО «Климов» и холдингом «Вертолеты России» контрактом предусматривается поставка 50 двигателей ТВ7-117В для вертолетов Ми-38. Их окончательная сборка будет проводиться на мощностях «Климова», в кооперации по изготовлению деталей и агрегатов широко задействуются другие предприятия ОДК, в первую очередь ММП им. В.В. Чернышева и 111111. газотурбостроения «Салют». По словам Александра Артюхова, первые серийные двигатели должны быть сданы уже в этом году, а завершение исполнения контракта планируется в 2019 г Если выпуск ТВ7-117В — ближайшая перспектива, то уже сегодня «Климов» в кооперации с другими предприятиями ОДК (ММП им. В.В. Чернышева, НПЦ газотурбостроения «Салют» с его омскими филиалом, УМПО и др.) полным ходом ведет серийное производство вертолетных двигателей ВК-2500. В настоящее время сборка ВК-2500 является основной производственной программой «Петербургских моторов». На «Климове» отмечают, что все ВК-2500, поставляемые сейчас для нужд Министерства обороны России, в результате проведенных мероприятий по импортозамещению, выпускаются уже полностью из российских деталей, узлов и комплектующих. Успешно завершившиеся в прошлом году квалификационные испытания с оформлением соответствующего акта, по официальной информации АО «Климов», «подтверждают готовность предприятий Российской Федерации к началу серийных поставок авиадвигателей заказчику в объемах не менее 100—150 двигателей в год с увеличением объема выпуска при необходимости до 400—450 двигателей в год в период до 2020 г.».
