Язык программирования MQL5: Продвинутое использование торговой платформы MetaTrader 5

Теперь что нам делать, если мы хотим раскрашивать наши диаграммы индикатора в разные цвета в зависимости от цены?

Во-первых, мы должны указать, что наша графическая форма нашего графического построения является цветной, например:

#property indicator_type1 DRAW_COLOR_LINE

В идентификатор геометрической формы добавляется слово COLOR.

Далее значение свойства #property indicator_buffers увеличивается на единицу и объявляется еще один массив для хранения цвета.

Функцией SetIndexBuffer объявленный дополнительный массив сопоставляется с буфером цвета индикатора, например:

SetIndexBuffer (4,ExtColorsBuffer, INDICATOR_COLOR_INDEX);

В свойстве #property indicator_color, раскрашиваемого графического построения, указывается несколько цветов, например:

#property indicator_color1 Green, Red

И, наконец, каждому элементу массива, представляющего буфер цвета индикатора, присваивается номер цвета, определенный в свойстве #property indicator_color.

В данном случае, это 0.0 и 1.0.

Теперь при отрисовке диаграммы индикатора, из буфера берется значение диаграммы, по позиции значения оно сопоставляется со значением буфера цвета, и элемент диаграммы становится цветным.

Вместо свойства #property indicator_color, цвета графического построения можно задать программным способом:

//Задаем количество индексов цветов для графического построения

PlotIndexSetInteger (0,PLOT_COLOR_INDEXES,2);

//Задаем цвет для каждого индекса

PlotIndexSetInteger (0,PLOT_LINE_COLOR,0,Blue); //Нулевой индекс цвета – синий цвет

PlotIndexSetInteger (0,PLOT_LINE_COLOR,1,Orange); //Первый индекс цвета – оранжевый цвет

Где первый параметр – индекс графического построения, соответственно первое графическое построение имеет индекс 0.

Это идентично объявлению:

#property indicator_color1 Blue, Orange

Двинемся дальше по свойствам индикатора.

Толщина линии диаграммы индикатора задается свойством indicator_widthN, где N – номер графического построения, например:

#property indicator_width1 1

Также можно задать стиль линии диаграммы индикатора – сплошная линия, прерывистая, пунктирная, штрих-пунктирная, штрих – с помощью свойства indicator_styleN, где N – номер графического построения, например:

#property indicator_style1 STYLE_SOLID

И, наконец, свойство indicator_labelN указывает метки диаграмм индикатора в DataWindow или Окно данных, например:

#property indicator_label1 «ADX»

#property indicator_label2 "+DI»

#property indicator_label3 "-DI»

Другие свойства можно посмотреть в справочнике.

Правда можно отметить еще одну группу свойств, которая позволяет нарисовать горизонтальный уровень индикатора в отдельном окне, например:

#property indicator_level1 0.0

#property indicator_levelcolor Red

#property indicator_levelstyle STYLE_SOLID

#property indicator_levelwidth 2

В редакторе MQL5, в окне Navigator (Навигатор), в разделе Indicators-> Examples откроем исходный код индикатора ADX.

Блок объявления свойств индикатора выглядит следующим образом:

#property copyright «2009, MetaQuotes Software Corp.»

#property link "http://www.mql5.com"

#property description «Average Directional Movement Index»

#property indicator_separate_window

#property indicator_buffers 6

#property indicator_plots 3

#property indicator_type1 DRAW_LINE

#property indicator_color1 LightSeaGreen

#property indicator_style1 STYLE_SOLID

#property indicator_width1 1

#property indicator_type2 DRAW_LINE

#property indicator_color2 YellowGreen

#property indicator_style2 STYLE_DOT

#property indicator_width2 1

#property indicator_type3 DRAW_LINE

#property indicator_color3 Wheat

#property indicator_style3 STYLE_DOT

#property indicator_width3 1

#property indicator_label1 «ADX»

#property indicator_label2 "+DI»

#property indicator_label3 "-DI»

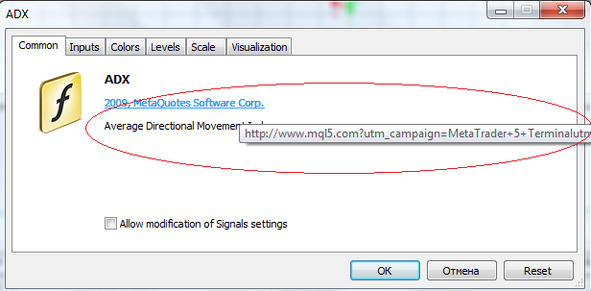

Если мы в MetaTrader 5 попытаемся присоединить данный индикатор к графику, во-первых, откроется диалоговое окно индикатора, которое во вкладке Common отобразит значения свойств copyright, link и description:

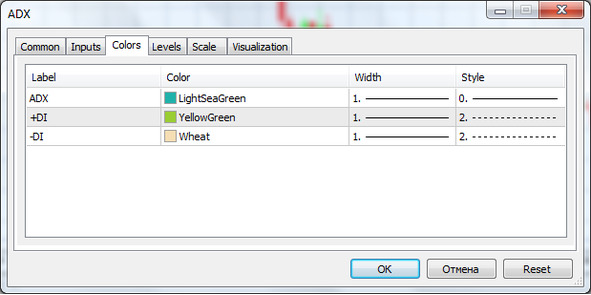

а во вкладке Colors отобразит значения свойств indicator_label, indicator_color, indicator_width, indicator_style:

Само же название индикатора определяется именем файла индикатора.

К слову сказать, диалоговое окно индикатора можно открыть и после присоединения индикатора к графику, с помощью контекстного меню, щелкнув правой кнопкой мышки на индикаторе и выбрав свойства индикатора.

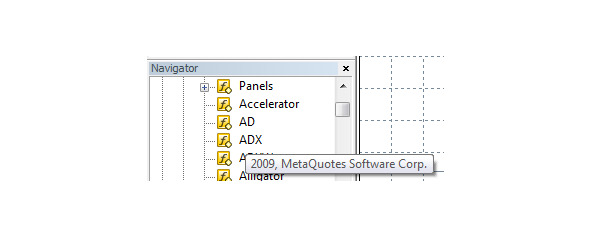

При наведении курсора на название индикатора в окне Navigator терминала всплывает подсказка, отображающая свойство copyright.

После присоединения индикатора свойство:

#property indicator_label1 «ADX»

работать не будет, так как в функции OnInit с помощью вызова функции:

string short_name=«ADX (»+string (ExtADXPeriod) +»)»;

IndicatorSetString (INDICATOR_SHORTNAME, short_name);

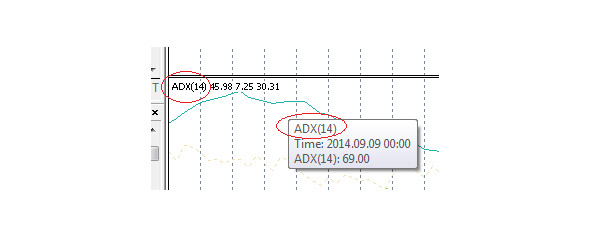

изменена подпись индикатора:

А вызовом функции:

PlotIndexSetString (0,PLOT_LABEL, short_name);

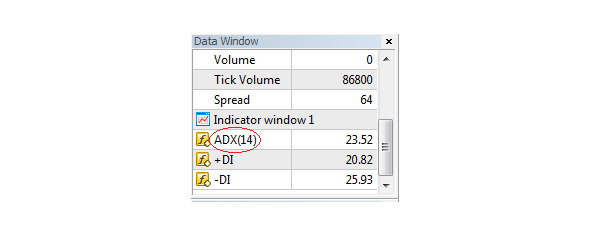

изменена метка индикатора в окне Data Window:

Значения же свойств:

#property indicator_label2 "+DI»

#property indicator_label3 "-DI»

отображаются, как и было определено, во всплывающих подсказках к диаграммам индикатора и отображаются в окне Data Window.
