Юнкерс Ju 87 «Stuka». Часть 1

U2 — обозначает модернизацию системы внутриэкипажной связи EiV;

U3 — дополнительное бронирование пилотского кресла бронеперегородкой и бронирование позиции стрелка-радиста вместе с лафетом Linsenlafette Z 10 d;

U4 — лыжные полозья на шасси, позволяющие пользоваться аэродромами, покрытыми снегом.

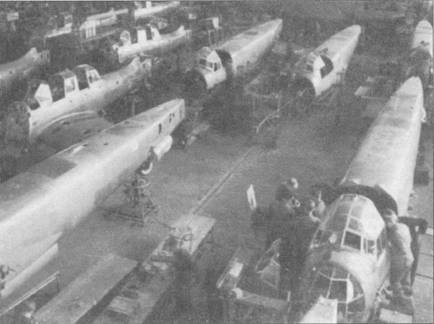

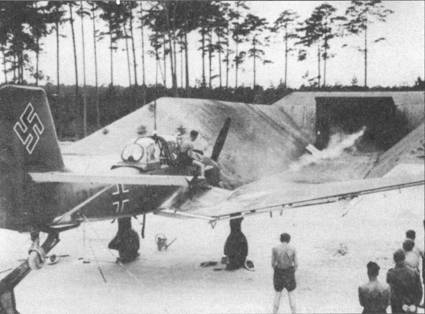

На снимке — пристрелка крыльевых пулеметов нового бомбардировщика Ju-87B-1. Обратите внимание на шаровую установку под кормовой оборонительный пулемет, сектор обстрела которого удалось значительно увеличить по сравнению со щелевой амбразурой кормового пулемета «Антона».

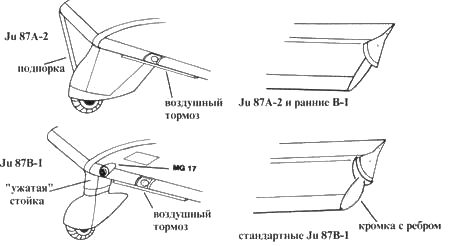

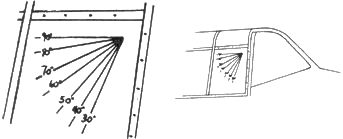

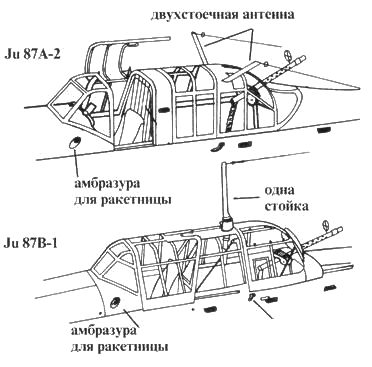

линии с углами пикирования

Самолеты Ju 87 В выпускались также в тропическом варианте, например, Ju 87 B-2/trop., между прочим, для итальянских ВВС (Regia Aeronautica). Этот вариант был оснащен специальным фильтром на воздухозаборнике карбюратора и кожухами на пулеметах, защищающими их от пыли, а также особым хранилищем, размещенным в задней части фюзеляжа, где находилось снаряжение, необходимое для выживания в пустыне в случае вынужденной посадки (продовольствие, вода и карабин). В позднейший период войны выведенные из частей первой линии самолеты версии В использовались как буксировщики десантных планеров DFS 230. Общая численность выпущенных машин Ju 87 В-2 оценивается в 827 экземпляров.

Существовали также варианты самолетов Ju 87 В-2 с большой дальностью, обозначавшиеся как Ju 87 R-1 и Ju 87 R-2 (R как Reichweite, дальность). Ju 87 R-1 и R-2 отличались от версии В-2 эжекторной системой на выхлопных патрубках, а также подкрыльевыми держателями, позволяющими подвешивать под каждым крылом дополнительный топливный бак емкостью 300 литров. Имелся еще построенный в небольшом количестве вариант R-3, предназначенный для буксировки десантных планеров на большие расстояния (или, как считают некоторые источники, имевший только модифицированное радиооборудование). Ju 87 R-4 был тропическим вариантом Ju 87 R-2, оснащенным на заводе тропическим снаряжением и улучшенной системой охлаждения. Самолеты версии R предназначались главным образом для действий над морскими просторами и борьбы с судоходством. Их дальность доходила до 1450 км, однако бомбовая нагрузка обычно ограничивалась одной бомбой весом 250 кг.

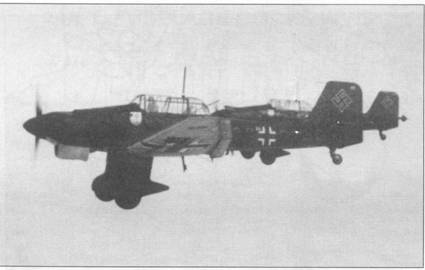

Такие картины совсем скоро наведут ужас на всю Европу. В полете «Берты» из St.G-51. Передний самолет имеет бортовой код «6G+GS», все литеры, кроме третьей, — черного цвета. Литера «G» и кок винта — красного цвета, красный цвет указывает на принадлежность пикирующего бомбардировщика к 8- му стаффелю. Форма и огромные размеры крестов на нижних поверхностях плоскостей крыла останутся неизменными на протяжении всей второй мировой войны.

Сирена

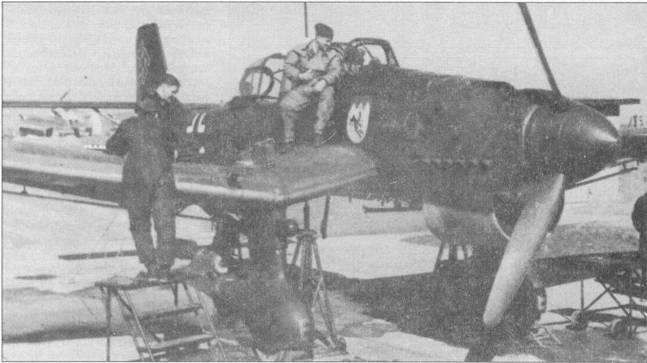

IV группа Lehrgeschwader-1 обеспечивала подготовку экипажей пикирующих бомбардировщиков. На борту фюзеляжа перед кабиной летчика нарисована эмблема группы — щит голубого цвета. На фоне щита изображен пикирующий дьявол верхом на вилах и бомбе, в верхнем правом углу щита — буква «L» белого цвета. На передней части обтекателей колес основных опор шасси этого бомбардировщика Ju-87 В-1 написаны белой краской литеры «F».

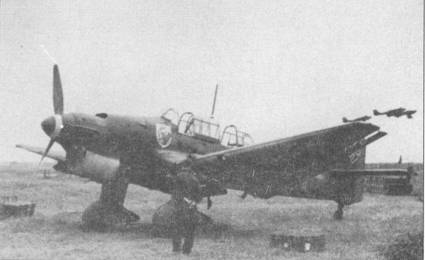

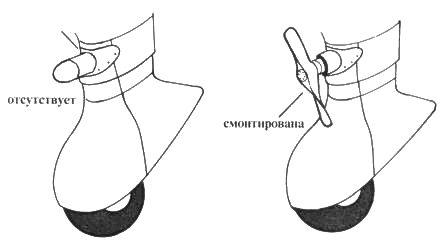

Пикирующий бомбардировщик Ju- 87В-1 «6G+A Т» из III/Stukageschwader-51 (позже переформирована в II/St.G-1) готов к боевому вылету, Франция, 1940 г. В ходе блицкрига на Западе на обтекателях стоек основных опор шасси «Штук» часто монтировались сирены, своим воем буквально терроизировавшие местное население и солдат противника. Сирена приводилось в действие вертушкой от набегающего потока воздуха, монтировались эти устройства «психологической войны» только на обтекателях левых стоек.

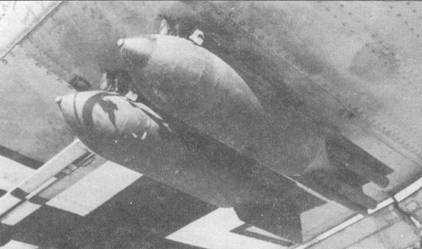

На снимке крупным планом — подвешенные под плоскостью крыла 50-кг бомбы SC-50. Обратите внимание на укрепленные на стабилизаторах бомбы отрезки труб с отверстиями — своеобразные «свистки», еще одно оружие «психологической войны». Подобные «свистки» немцы ставили на бомбы в течение всей войны.

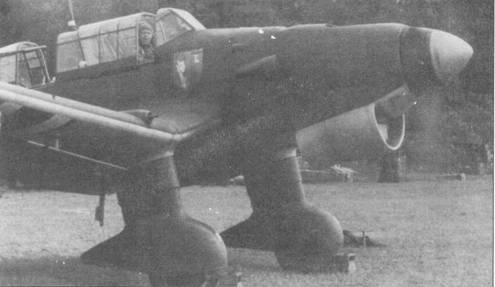

Типичная сценка на полевом аэродроме начального периода второй мировой войны. Летчик — в кабине, рядом пристроился одетый в утепленный комбинезон воздушный стрелок. Техники подготовили самолет к отстрелу крыльевых пулеметов, чем и должен в ближайшие минуты заняться пилот. Бомбардировщик имеет бортовой код «S2+EN» и принадлежит 5-му стаффелю II/Stukageschwader-77; кок винта — красный. Бомбардировщики 5-го стаффеля несли на обтекателях колес основных опор шасси литеры «Е» красного цвета. Самолеты из II/Stukageschwader-77 принимали участие в трагических налетах на Британские острова, в этих рейдах группа понесла тяжелейшие потери.

Другим вариантом, предназначавшейся для борьбы с судоходством противника, был Ju 87 С (С как Цезарь), который должен был базироваться на авианосцах. Для находившегося в постройке первого авианосца Кригсмарине «Граф Цеппелин» (Graf Zeppelin, так окончательно и не достроенного) сформировали специальную часть пикирующих бомбардировщиков — 4.(Stuka)/ Tragergruppe 186 (4 эскадрилья пикировщиков 186 палубной группы). Работы над версией Ju 87 С начались в конце 1938. Два самолета Ju 87 В были переоборудованы в два прототипа варианта С и облетаны в марте и апреле 1939. Дальнейшие десять предсерийных машин С-0 были закончены на заводе Берлин-Темпельхоф летом 1939. Самолеты версии С имели меньший на 0,6 м размах крыльев и механизм, позволяющий складывать их назад. Под фюзеляжем монтировался посадочный крюк, а также крепление для поводка палубной катапульты. Стойки шасси снабжались небольшими подрывными зарядами, позволяющими отстреливать основное шасси в случае аварийной посадки на воду для предупреждения возможного капотирования. У Ju 87 С отсутствовали сирены, а планер получил дополнительное уплотнение, чтобы продлить время нахождения машины на водной поверхности при вынужденном приводнении. В виде аварийного снаряжения имелся надувной резиновый спасательный плот. D случае установки дополни тельных топливных баков (по два в фюзеляже и на крыльях) общий запас горючего возрастал до 2500 литров, что увеличивало дальность Ju 87 С до 1100 км. На самолетах этой версии устанавливалось оборудование для быстрого слива топлива, обеспечивающее опорожнение всех баков в течение одной минуты. Из заказанной серии в 170 машин Ju 87 С-1 было построено только несколько экземпляров, которые причислили к Испытательному центру в Рехлине, где еще в июне 1942 на них проводили различные пробы. Остальные планеры версии С-1, имевшие частичную готовность, закончили в версии В-2.

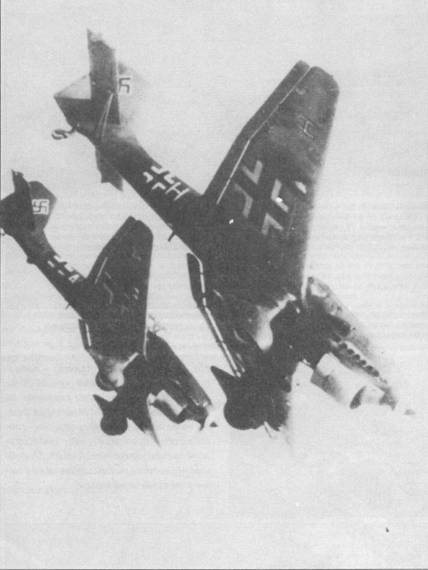

Широко известный фотоснимок пикирующих «Штук» из 10./LG-1 (бортовые коды самолетов «L1+AU» и «L1+HU»). На самом деле данный снимок сделан в горизонтальном полете и развернут уже при печати.

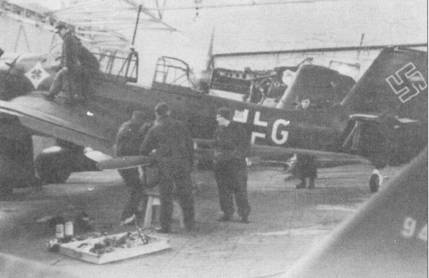

Из-за слабого контраста черно-зеленого и темно-зеленого цветов на чернобелых фотографиях пикирующих бомбардировщиков Ju-87 создается впечатление будто самолеты имеют сверху и с боков однотонную окраску. Практически всегда на самолеты наносили эмблемы подразделений. Данная машина имеет бортовой код «T6+GM», литера «G» — белого цвета, остальные — черные. Бомбардировщик принадлежит 7./S1.G-2 На заднем плане виден самолет 8-го стаффеля: кок винта красного цвета.

Сведения, собранные во время сентябрьской кампании в Польше в 1939, убедили руководство Люфтваффе в необходимости модернизации самолетов Ju 87.

Технический отдел RLM поручил фирме Юнкерс проведение соответствующих конструкторских работ, дающих возможность «штуке» нести большую бомбовую нагрузку, увеличить дальность и скорость полета, повысить эффективность оборонительного вооружения. Ключом к такой модификации было улучшение аэродинамики и использование нового двигателя повышенной мощности. Работы над новой версией Ju 87 начались весной 1940, а в мае она получила обозначение Ju 87 D (D как Дора). Первый полет прототипа Ju 87 V21, заводской номер (Werk Nummer, W. Nr., 0870536), планировался на декабрь этого года, однако проблемы с двигателем Jumo 211 F сделали невозможным его установку и полетные испытания. В это самое время конструктор самолета инженер Герман Польман покинул фирму Юнкере и перешел работать в фирму Блом и Фосс в Гамбурге. Казалось, что Ju 87 достиг верхнего потолка своих возможностей и даже вновь проектируемая версия D будет только временным, переходным типом перед появлением совершенно новой конструкции. К счастью, кроме недовведенного мотора Jumo 211 F на заводах Юнкерса разработали другой двигатель — Jumo 211 J-1, двенадцатицилиндровый, с жидкостным охлаждением, мощностью 1400 л.с. Его и установили на прототипе Ju 87 V21 и на вновь построенных Ju 87 V22 (W. Nr. 0540) и Ju 87 V23 (W. Nr. 0542). В мае 1941 в Испытательном центре в Рехлине проведены всесторонние пробы Ju 87 V23, которые дали хорошие результаты.

Замена двигателя на бомбардировщике Ju-87B-1, хорошо видны противопожарная перегородка, отделяющая кабину летчика от мотора и рама для подвески бомбы. Противопожарная перегородка не окрашена и имеет цвет натурального металла — обычная практика для самолетов люфтваффе, хотя в отдельных случаях перегородку красили в серый цвет. Замена двигателя на «Штуках» не требовала больших трудозатрат, благодаря чему Ju-87 пользовался популярностью среди инженерно-технического состава люфтваффе.
