Юнкерс Ju 87 «Stuka». Часть 2

1 MG 15 х 7,9 мм. 1 MG 15 x 7,9 мм, 1 MG 15 x 7,9 мм, 1 MG 15 x 7,9 мм, 1 MG 81Z x 7,9 мм, 250 кг бомб (500 кг) 500 кг бомб 700 кг бомб 700 кг бомб 1000 кг бомб Ju 87 D-5 Ju 87 D-8 Ju 87 G-2 Ju 87 H-l Ju 87 R-2 Размеры: Размах крыльев, м 15,00 15,00 15,00 15,00 13,80 Длина, м 11,50 11,50 11,50 11,50 11,10 Высота, м 3,88 3,88 3,88 3,88 4,01 Несущая поверхность, м² 33,68 33,68 33,68 33,68 31,90 Удельная нагрузка, кг/м² 196 197 195 156,1 177,2 Масса: Собственная, кг 3940 3938 3930 X 2750 Взлетная, кг 6580 6607 5960 5000 4350 Двигатель: Тип Jumo 211J-1 Jumo 211 P Jumo211J-1 Jumo211J-1 Jumo211 Da Максимальная, мощность, л.с. (квт) 1420(1044) 1500(1104) 1420(1044) 1420 (1044) 1200 (883) Винт VS 11 VS 11 VS 11 VS 11 VS 11 Летные данные: Скорость максимальная на высоте, км/час / м 400/4100 383/4090 380/4090 380/4090 410/4100 Крейсерская скорость на высоте, км/час / м 318/5000 336/3700 336/3700 306/5000 310/5100 Посадочная скорость, км/час 110 108 108 100 110 Скорость максимальная при пикировании, км/час 650 650 650 650 650 Время подъема на высоту, м/мин 5000/20 4000/12 4000/12 3000/13,4 5000/19 Потолок, м 7500 8000 8000 8000 7285 Дальность нормальная, км X 600 600 X X Дальность максимальная, км 1530 790 790 1160 1535 Вооружение 2 MG 151/20 x 20 мм, 2 MG 151/20 x 20 мм, 2 BK 37 x 37 мм, 2 MG 17 x 7,9 мм, 2 MG 17 x 7,9 мм, 1 MG 81Z x 7,9 мм, 1 MG81ZX 7,9 мм, 1 MG 81Z x 7,9 мм, 1 MG 81Z x 7,9 мм, 1000 кг бомб 1000 кг бомб 500 кг бомб

Примечания:

* — с одним членом экипажа и бомбой 500 кг.

х — нет данных.

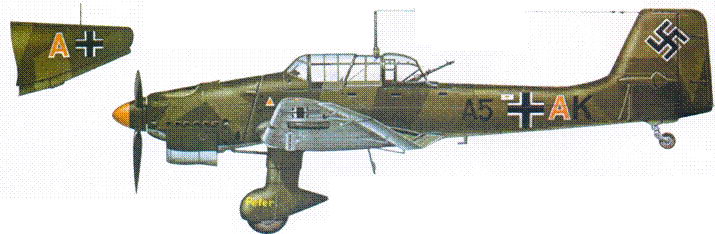

Ju 87A-1 из St.G. 167, 1937-38 г.

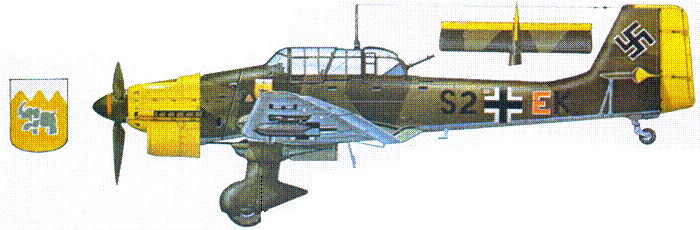

Ju 87B-1 из St.G. 1,1939 г.

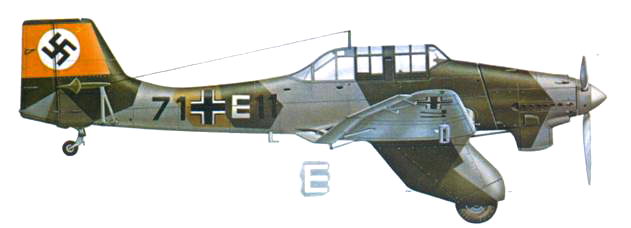

Учебный. Ju 87В-1 из Le.St.G. 1, Франция, 1940 г.

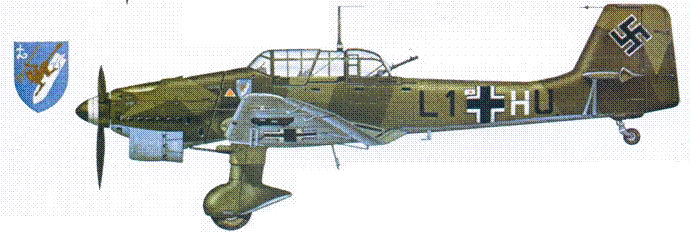

Ju 87B-1 из St.G. 77, операция «Марита», Греция, апрель 1941 г.

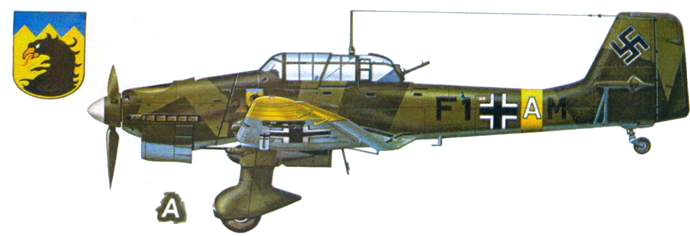

Ju 87В-2/Тгор из St.G. 1, Северная Африка, 1941 г.

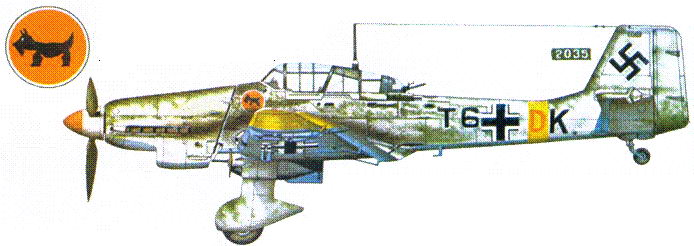

Ju 87B-2 из St.G. 77, Восточный фронт, 1941 г.

Ранний Ju 87D-1 из St.G. 2, Восточный фронт, январь- февраль 1942 г.

Ju 87D-l/Trop из St.G. 3, Северная Африка, ноябрь 1942 г.

Ju 87D-5 из St.G. 3, Восточный фронт, 1944 г.

Ju 87G-2 подполковника Ганса-Ульриха Рюделя, St.G. 2, Восточный фронт, 1944-45 г. В последние месяцы войны Рюдель летал как и на Ju 87, так и на Fw 190.

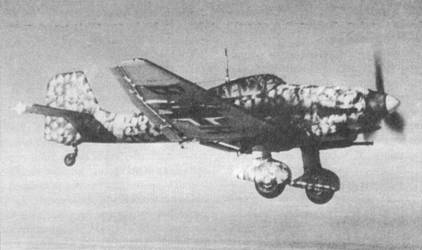

Ju 87B-2/Trop из 1. Staffel I Gruppe/Stukageschvvader 3 во время полета на средиземноморском ЕВД, 1941 г.

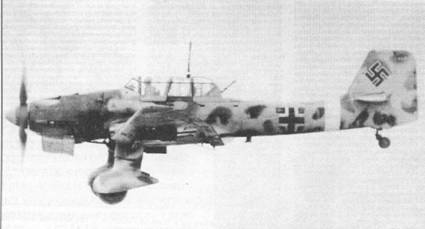

Ночной Ju 87D-8 в небе над Чехословакией, 1945 г.
