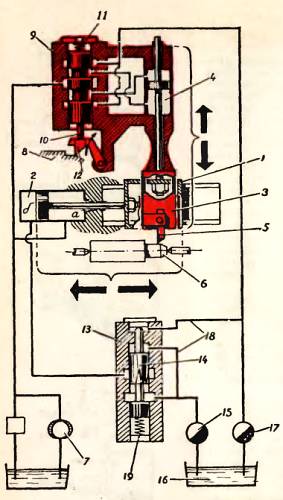

Пружина сжимается, и золотник регулятора перемещается вниз. При этом перекрывается выход масла из продольного цилиндра. Продольная подача прекращается, и резец обрабатывает на детали уступ.

При подходе щупа к наклонным или фасонным участкам копира давление перед дросселем поперечного цилиндра возрастает медленнее. Золотник регулятора не полностью перекрывает проход масла из продольного цилиндра. Перемещение супорта в продольном направлении замедляется.

Регулятор выполняет еще одну важную задачу. С его помощью общая скорость супорта. то-есть сумма скоростей в продольном и поперечном направлениях, все время остается постоянной, независимо от профиля обрабатываемого участка.

Описанная выше гидравлическая копировальная система была разработана на московском станкостроительном заводе имени Серго Орджоникидзе, где создан целый ряд моделей токарных гидрокопировальных полуавтоматов.

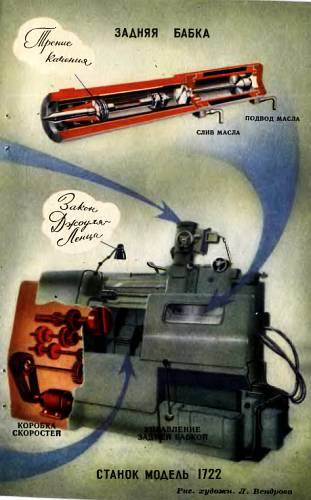

Один из них — станок модели «1722» — показан на цветной вкладке. Это высокопроизводительный полуавтомат, на котором можно обрабатывать детали самой различной конфигурации. Называется он полуавтоматом потому, что установку заготовки, пуск станка и съем готовой детали производит рабочий. Всю обработку станок ведет сам. После поворота рукоятки, которая открывает доступ маслу в пиноль (рисунок на вкладке справа вверху), поджимающую деталь, рабочий нажимает кнопку «цикл». Начинает вращаться шпиндель станка с закрепленным на нем патроном.

Кулачки патрона под действием центробежной силы поворачиваются и прочно зажимают деталь. Три супорта станка — копировальный (верхний) и поперечные (нижние) — подходят к детали, и начинается ее обработка.

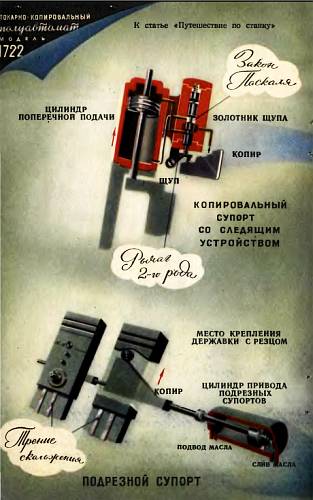

Копировальный супорт обтачивает деталь по профилю копира. С нижних супортов (на вкладке слева внизу) производится обработка тех участков, которые трудно обработать при помощи копировального супорта, например узкие глубокие канавки и т. п. Обработав свои участки, супорты автоматически возвращаются в исходное положение. Шпиндель станка останавливается. Кулачки патрона под действием пружин раскрываются. Цикл окончен.

Рабочий снимает обработанную деталь.

Точность обработки деталей на этом станке очень высока: профиль детали отличается от профиля копира не больше чем на 0,04 — 0,08 мм!

Такие станки успешно работают ка многих заводах страны и за рубежом.
