Юный техник, 2000 № 07

В кодовом замке обязательно должна быть своя «изюминка».

Роман Хайбрахманов

Игротека

СТАРАЯ ИГРА НА НОВЫЙ ЛАД

Читатели нашего журнала, теперь уже повзрослевшие, помнят, конечно, игру «Горячо-холодно»: водящий выходит из комнаты, а оставшиеся игроки прячут какой-нибудь предмет Задача водящего отыскать спрятанное. Участники же помогают ему; по мере приближения к месту, где предмет запрятан, кричат «горячо», а если удаляется — «холодно».

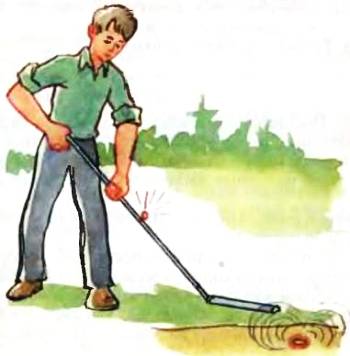

Александр Демченко из Барнаула предложил новый вариант этой игры. Прячется не предмет, а магнит, например кольцевой, от старого громкоговорителя. А для поиска применяется простенькое устройство, состоящее из геркона и лампочки с батарейкой, соединенных в цепь. Меняется и картина игры. Ведущий прячет магнит, а все остальные, вооруженные «миноискателями», стараются найти его — кто быстрее! Прятать магнит можно где угодно, даже положить себе в карман. Чувствительный геркон обнаруживает сильный магнит на расстоянии в 10–15 см. Несложное техническое оснащение этой игры делает ее и более массовой, и увлекательной. «Миноискатели» можно сделать из алюминиевых трубочек, а вместо лампочки использовать светодиоды.

Постоянный магнит и геркон преобразят старую игру.

Александр Демченко

Продолжаем поиск

И ШУРУП, И ГВОЗДЬ

Секреты гвоздя и шурупа запрятаны в…нюансах.

Сергей Лысенко

В начале прошлого года мы объявляли конкурс «Кот в мешке». Одно из его заданий — конструкция крепежного устройства, объединяющего достоинства гвоздя и шурупа.

Подводя итоги этого, мы отметили, что удачной конструкции никто не предложил. Все идеи группировались в основном вокруг одного — взять гвоздь и нарезать на нем винтовые канавки со значительно большим шагом, чем на обычном шурупе.

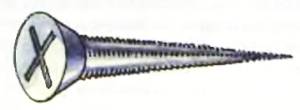

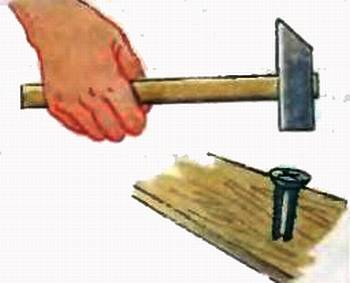

Конкурс закончился, но недавно вдогонку пришло письмо от Сергея Лысенко из Калининграда. На первый взгляд его идея также не выходит за рамки уже предложенных, но есть и отличия. Сергей предлагает шуруп сделать конусообразным. Причем конусность должна меняться в зависимости от свойств скрепляемых деталей. Так, для твердой древесины шурупы должны иметь больший угол, а для мягкой — меньший.

Винтовая нарезка фрезеруется продольными пазами, причем ширина пазов должна быть несколько больше ширины гребней с нарезкой. В общем, все секреты конструкции скрыты в нюансах. Нам представляется, что предложение Сергея Лысенко заслуживает внимания. Да и тема не исчерпана, и мы приглашаем наших читателей принять участие в дальнейшей ее разработке.

Мастерская

МИКРОМЕТР ИЗ ШАРИКОВОЙ РУЧКИ

Измерить диаметр провода можно микрометром из шариковой ручки.

Ринат Камалетдинов

Ринат Камалетдинов пишет: мне нравится радиоэлектроника, я и сам изготавливаю несложные радиоустройства. Но, когда требуется намотать катушку или трансформатор, мне постоянно приходилось ходить к соседу за штангенциркулем, чтобы измерить диаметр намоточного провода. Надоело, и я придумал простенький микрометр.

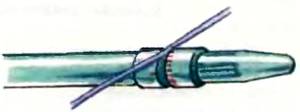

Надо взять шариковую ручку с резьбовым колпачком. На корпусе и колпачке нанести нулевую риску. На ручке или колпачке, это все равно, боковую поверхность поделить на десять равных частей и нанести риски. Каждую десятую часть можно поделить еще, например, на две или пять долей — вот вам и микрометр.

Если отвернуть колпачок ровно на один оборот, то ширина открывшейся щели будет равна шагу резьбы.

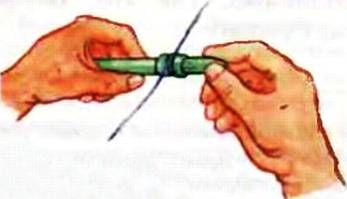

Часто шаг равен точно одному миллиметру, правда, иногда встречается многозаходная резьба, тогда ширина щели другая. Надо измерить ее один раз, и будет известна цена деления. Полный оборот колпачка составит, например, один миллиметр, пол-оборота, соответственно, полмиллиметра, а одна десятая — одну десятую миллиметра и так далее Теперь измерить диаметр провода не составит труда: поместим его в щель между корпусом и колпачком и, поворачивая последний, прижмем слегка провод. Против нулевой риски прочитаем размер Просто и надежно!

Рационализация

НОЖОВКА-УНИВЕРСАЛ

Обычную ножовку нетрудно превратить в универсальный инструмент.

Александр Шишмарев

Все знают, самый обычный инструмент в доме — ножовка. Доски распилить, брусок отрезать — проще и удобней, чем ручная пила, не придумаешь. Но и этот привычный и простой инструмент можно, оказывается, усовершенствовать.

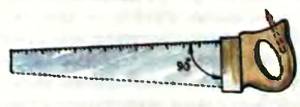

Александр Шишмарев из поселка Линево, что в Волгоградской области, предлагает к ножовке несколько полезных дополнений. С их помощью легко размечать распиливаемый материал. «Когда необходимо прочертить линию распила, под рукой зачастую не оказывается карандаша, — пишет Александр. — А почему бы не найти ему места, скажем, в ручке пилы?! И линейку не надо отдельную, а можно нанести деления прямо на полотне ножовки, заодно и установить планку-угольник».

В самом деле, получился универсальный инструмент; как говорится, не сходя с места, можно отмерить размер, прочертить пил и отпилить заготовку. Все эти полезные добавления легко сделать домашнему мастеру, а еще лучше, если бы промышленность обратила внимание на предложение Александра Шишмарева и стала бы выпускать ножовки с такими приспособлениями.

Почта ПБ

ИЗОБРЕТАТЕЛЯМ НА ЗАМЕТКУ

Новые программы помогут вам в решении изобретательских задач.

Максим Богачков

«Уважаемая редакция! В одном из номеров журнала вы рассказывали о программах, помогающих изобретателям в поиске. Но это было давно, а что сейчас — есть ли новые программные продукты?»

Такое письмо прислал нам Максим Богачков из поселка Буково, что в Карачаево-Черкесии.

На протяжении всей истории человечества люди стремились найти способ эффективного решения возникающих проблем. Первое упоминание об эвристике — так впоследствии стала называться наука о методах мышления — связано с именем древнегреческого философа Сократа. Именно он сделал первую попытку создать учение о решении задач, которую назвал майевтикой. Эстафету подхватил Архимед, создавший «Учение о методах механики». Впоследствии над этой темой работали итальянский ученый Галилео Галилей, испанский философ Раймонд Луллий, математик Рене Декарт.
