Федеральный институт промышленной собственности, ИНН 7730036073, код по ОКПО 48530486, код по ОКОНХ 95120, р/с № 40503810100000000025, в КБ ООО «Импэксбанк» г. Москвы, БИК 044525788, корр. счет № 30101810400000000788, ОПЕРУ ГУ ЦБ по г. Москве.

Пожалуйста, при заполнении бланков будьте предельно внимательны, иначе ваши деньги попадут не по адресу и ФИПС из-за недействительности платежного документа будет считать вашу заявку неподанной!

К сведению заявителей я считаю необходимым привести ряд телефонов ФИПСа для справок:

240-30-18, 240-30-67, 240-60-16, 240-58-80, 240-33-74, 240-60-15, 240-30-17 (бланки), факс: [phone].

Размеры патентных пошлин, их реквизиты, цена бланков заявлений могут измениться. Пока временные тарифы ФИПСа по оказанию разных услуг изобретателям: например, за выдачу дубликата охранного документа взимается 5000 руб. плюс НДС 1000 руб., итого 6000 руб.

Копию платежного документа не забудьте приобщить к остальным документам заявки из ИЗ: заявлению, описанию, формуле, чертежам, реферату (все документы в 3 экземплярах) и заказным письмом отсылаете по адресу: 128858, Москва, Бережковская наб., 30, корп. 1, Федеральный институт промышленной собственности.

Москвичам достаточно приехать по этому адресу, обойти здание института слева, со стороны Окружной железной дороги, и сдать в окно приема пакет с заявкой.

От иногородних изобретателей это потребует денежных затрат: высылка в адрес заявителя одного экземпляра копий противопоставленных материалов, патентных — 5,7 руб., непатентных — 22, 85 руб. Но ФИПС идет дальше: он предлагает автору ИЗ провести для него информационный поиск в течение 3 мес. — 9,6 руб., в течение 2 мес. — 19,2 руб., в течение 1 мес. — 28,8 руб. За каждые последующие десять подгрупп в группе ИЗ — 0,8 от тарифа, за каждый дополнительный объект — 0,8 от размера тарифа за первый объект.

Теперь к вопросу о размере пошлин. Постановлением Правительства Российской Федерации № 310 была введена привязка минимального размера оплаты труда для исчисления размеров пошлин.

За подачу заявки на ИЗ не более 5 пунктов формулы — 2 МРОТ, за каждый пункт формулы свыше 5–0,3 МРОТ. За внесение дополнений, исправлений, уточнений в материалы заявки на ИЗ после начала формальной экспертизы — 0,5 МРОТ. За включение в формулу ИЗ ранее отсутствующих пунктов, за каждый пункт дополнительно — 0,3 МРОТ.

За преобразование заявки на ИЗ заявку на полезную модель не более 5 пунктов формулы — 0,1 МРОТ, за каждый пункт формулы свыше 5 дополнительно — 0,2 МРОТ. За продление срока ответа на запрос экспертизы за каждый месяц, до 6 месяцев с даты истечения срока ответа, — 0,2 МРОТ. За продление срока ответа на запрос экспертизы за каждый месяц — 0,2 МРОТ, от 6 до 12 месяцев с даты истечения срока ответа — 0,5 МРОТ, свыше 12 месяцев с даты истечения срока ответа — 1,0, за восстановление пропущенного заявителем срока, до 6 месяцев с даты истечения установленного срока — 0.8 от 6 до 12 месяцев с даты истечения срока — 3,2. За регистрацию ИЗ и выдачу патента на ИЗ — 4,0. (Неплохо бы вам запомнить не только размеры пошлин, но и сроки.)

За регистрацию лицензионного договора на одно свидетельство на ИЗ — 2,0 МРОТ, за каждое предусмотренное договором свидетельство свыше одного — 1,0. За регистрацию договора об уступке за каждое предусмотренное договором свидетельство на ИЗ — 2,0. За регистрацию изменений, внесенных в зарегистрированный лицензионный договор, договор об уступке патента — 0,5. За поддержание в силе патента на ИЗ за год считая с даты поступления заявки, за третий год — 1,0 МРОТ, за четвертый год — 1,0, за пятый год — 1,5, за шестой — 1,5, за седьмой год — 2,0, за восьмой год — 2,0, за девятый год — 3,0, за десятый год — 3,0, за одиннадцатый год — 4,5, за двенадцатый год — 4.5, за тринадцатый год — 6,0, за четырнадцатый год — 6,0, за пятнадцатый год — 7,5, за шестнадцатый год — 7,5, за семнадцатый год — 7.5, за восемнадцатый год — 7,5, за девятнадцатый год — 10,0, за двадцатый год — 10,5 (вот тут и задумаешься, что изобретать лучше не для собственного удовольствия, а для использования в конкретной отрасли народного хозяйства).

Грамотно используя полученную в предыдущих номерах журнала «Юный техник» информацию, смело можете подавать заявку на получение патента на ИЗ!

Е.ФОКИН

НАШ ДОМ

Вешалка-ширма

Как ни тривиально это звучит, но наш дом, как и театр, начинается с вешалки. Ведь первое, что ищет глазами человек, войдя в незнакомое помещение, — куда повесить одежду.

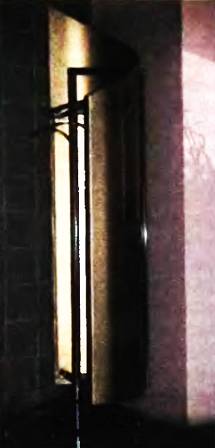

Не сразу догадаешься, что за этой металлической сияющей поверхностью скрыта штанга с плечиками для одежды. Достаточно лишь накинуть на одно из них пиджак или куртку и слегка крутануть ширму — вращающийся на оси металлический полуцилиндр — и одежды как не бывало!

Такая конструкция украсит собой не только прихожую, но и в гостиной будет смотреться — дорого и нарядно.

Как видно из рисунка, конструкция ширмы-вешалки довольно проста. Изогнуть металлический цилиндр самой ширмы вручную вряд ли удастся, но можно, используя идею, смастерить ширму вешалки из тонких деревянных планок, укрепленных на тканевой основе.

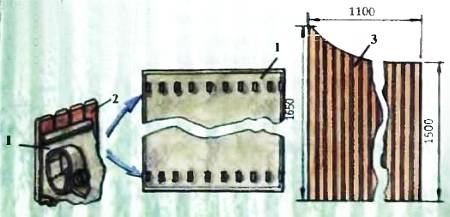

Составные элементы ширмы:

_{1 — тканевая основа ширмы; 2 — деревянные рейки, наклеенные на ткань; 3 — внешняя сторона ширмы.}

Но прежде — о подставке. Вырежьте из многослойной фанеры две трапеции. В верхней части одной из них прорежьте прямоугольный паз, точно такой же прорежьте в нижней части другой. Затем, как в детском конструкторе, поставьте вертикально одну трапецию на другую под углом 90° так, чтобы пазы совпали. Трапеции с небольшим нажимом войдут друг в друга, и в руках у вас окажется прочная крестовина. Втулку для нее проще всего смастерить из отрезка металлической трубы 300 мм с внутренним диаметром, равным внешнему диаметру будущей стойки вешалки (примерно 30–35 мм). В нижней части втулки пропилите четыре паза под углом 90° и вставьте в них крестовину. Зафиксируйте детали винтом, как показано на рисунке.

Чтобы стойка легко вращалась в основании, вырежьте из толстого полиэтилена шайбу-прокладку. Подойдет и крышка для консервирования. Вложите прокладку во втулку. Основание конструкции готово.

Для опорной стойки вешалки подберите отрезок металлической трубы длиной 1500 мм. Стойка должна входить во втулку основания с минимальным зазором. Вставьте стойку во втулку, и она сможет свободно вращаться вокруг своей оси.

Выкройте из подходящей ткани (брезент, плащевка, палаточная ткань) широкий прямоугольник с учетом припусков по краям приблизительно 40 мм. Аккуратно прострочите прямоугольник по всему периметру. С обратной стороны будущей ширмы пришейте два ряда клапанов с пуговицами и петельками. Для этого сложите отрезок материи пополам вдоль, прострочите по краям, прорежьте и обметайте петельки с одного конца, а с другого — пришейте пуговицы. Пристрочите планки в два ряда.

Разложите тканевый прямоугольник на полу и вставьте в кулиски, образовавшиеся по всему периметру, проволоку.

Затем подберите готовые или вырежьте деревянные тонкие рейки шириной 3–3,5 см и наклейте вдоль будущего цилиндра ширмы по всей высоте клеем ПВА. Дайте хорошенько просохнуть.

Скрепить ширму с опорной стойкой вешалки помогут два одинаковых кронштейна — верхний и нижний. Каждый из них имеет диаметральную и радиальную опоры, изготовленные из стального прутка диаметром 6–8 мм. Из него же изогните две дуги. Все перечисленные детали закрепите на опорной стойке и зафиксируйте втулки с контровочными винтами. Концы диаметральных и радиальных деталей кронштейнов скрепите с опорой и дугой скобами и втулками (см. на рисунке).
