Каким простым нам сегодня кажется этот закон! Но ученый потратил на его открытие шесть лет! Сегодня мы знаем, что закон этот применим не только к жидкостям и газам, но и к некоторым телам, которые мы зачастую считаем твердыми. Взять, к примеру, вар — черное вещество, входящее в состав асфальтового покрытия дорог.

Если кусок вара уронить на пол, он разлетится на множество острых осколков, словно стекло. Это позволяет отнести его к телам твердым. Но положите кусочки вара в воронку и оставьте на несколько дней. В итоге мы увидим, как вар, казавшийся нам твердым и хрупким, вытекает из воронки струйкой, словно жидкость. А это значит, он подчиняется закону Паскаля. Возможно, тех, кто вар подержал в руках, это может и не удивить, поскольку вар весьма пластичен. Но вот другое наблюдение. Археологам крайне редко, но все-таки попадаются оконные стекла, простоявшие в рамах сотни лет. Как правило, они оказываются книзу немного толще, чем вверху. Изучение формы таких стекол показывает, что они на протяжении веков медленно текли, словно жидкость.

И наконец, геологи имеют данные о том, что все горные породы и весь земной шар в целом ведут себя подобно вязким жидким телам и полностью подчиняются закону Паскаля. Но чтобы отследить это, требуются миллионы и миллиарды лет.

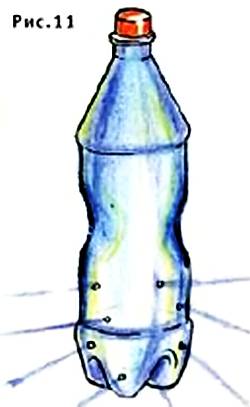

А тридцать лет назад, весной, юный безвестный гений изобрел развеселый прибор-брызгалку. Он также действует по закону Паскаля, но знал ли об этом изобретатель? Весьма возможно, что нет. Доказательством тому служит «картезианский водолаз» — игрушка, созданная задолго до рождения Паскаля.

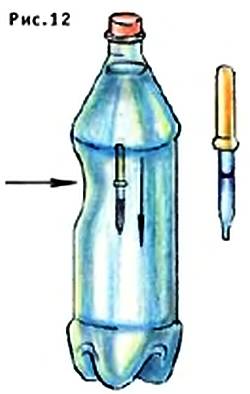

Возьмите пластиковую бутылку и пипетку. Она будет водолазом. Наполните пипетку водой, так чтобы она могла плавать вертикально, практически полностью погрузившись в воду. Опустите «водолаза» в бутылку, доверху наполненную водой, и герметично закройте ее крышкой. Нажатие на бутылку создает избыточное давление. Оно передается по всем направлениям без изменения. В пипетку входит дополнительная порция воды, и она, став тяжелее, опускается на дно (рис. 12).

Пипетку можно заменить, например, колпачком от фломастера или колпачком от шариковой ручки. Чтобы колпачок плавал вертикально, вставьте в него несколько скрепок. Постарайтесь найти прозрачный колпачок, иначе сложно объяснить наблюдаемый опыт.

А если из металлической фольги сделать винт, одевающийся на колпачок, то водолаз будет опускаться и подниматься, вращаясь.

Возможно, принцип картезианского водолаза был подсмотрен у рыб. Рыбы ведь могут изменять объем своего воздушного пузыря и тем самым всплывать или опускаться. Была даже построена одноместная подводная лодка, имевшая наполненную воздухом полость, объем которой можно было изменять. Стоило его увеличить — и она поднималась. Здесь сходство с картезианским водолазом довольно велико, но все же наиболее полно этот принцип проявляется в игрушках.

Когда-то давно, сорок или пятьдесят лет назад, на Красной площади возле ГУМа стоял стеклодув дядя Костя и продавал чертей… Их он выдувал из стекла. У каждого чертика был лихо изогнутый хвост с дырочкой на конце. Целая компания чертей плавала в колбе, затянутой сверху резиновой пленкой.

Хвост каждому из них служил реактивным двигателем. Нажмешь на пленку — и все они наперегонки, вертясь и расталкивая друг друга, спешили на дно.

Г. ТУРКИНА, Н. ТУРКИН

Рисунки В. Кожина

НАШ ДОМ Без единой иголки

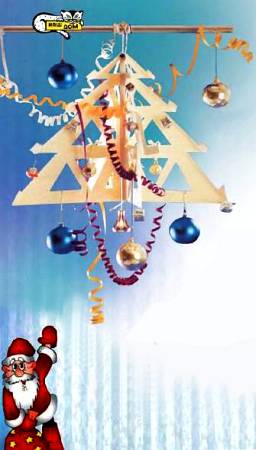

В новогодний вечер неплохо бы иметь елочку. Не только в углу комнаты, а перед собой на столе, пусть без огней и не столь пышно наряженную. Можно, конечно, обойтись просто еловой веткой в вазе. А лучше подготовиться и сделать вот такую, что на рисунке.

Четыре картонные трапеции, входящие одна в другую, образуют единую геометрическую фигуру елки, внутри которой вырезаны 14 равносторонних треугольников. Наша елка-игрушка просвечивает на свет, и в пустоте можно поместить нарядные шары и гирлянды. Думаем, оригинальность и простота привлекут внимание ваших гостей.

Для работы понадобятся кусок белого картона или плотный лист ватмана, нож-резак, клей ПВА и белая тесьма.

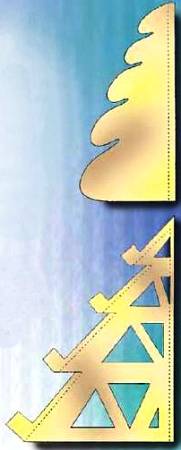

Но сначала изготовьте шаблон по чертежу одной из сторон игрушки. Размер — по вашему желанию. Затем с помощью карандаша перенесите все линии на картон или ватман (всего 4 детали). Вырежьте ножом, ведя нож вдоль линейки.

Таким же образом подготовьте внутренние треугольники игрушки. Тупым концом ножа проведите по пунктирным линиям, затем согните детали и склейте по средней линии. К верхушке прикрепите тесьму, с ее помощью елку можно даже подвесить. Советуем елочку оставить белой. Этот цвет подойдет к любому интерьеру, и на нем хорошо смотрятся разноцветные шары и новогодняя «кутерьма».

В пару к елочке смастерите еще одну круглую — объемную елочку высотой примерно 20 см. Она также выполнена из плотного картона. А чтобы выглядела «пушистой», вырежьте не четыре, как на рисунке, а шесть, восемь деталей по шаблону. Для крепления стеклянных игрушек в каждой детали острым ножом или лезвием бритвы сделайте небольшие надрезы. Сверху елку можно оклеить блестками или осыпать обычной поваренной солью, предварительно смазав «веточки» клеем. Впечатление будет такое, будто вся елочка покрыта сверкающим инеем.

С наступающим Новым годом!

Материал подготовила Н. АМБАРЦУМЯН

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Детекторный приемник — современный вариант

Самый простой радиоприемник, который только можно придумать, — детекторный. Правда, в нашей памяти он чаще всего ассоциируется с еле слышимым звуком в наушниках. Да, так было когда-то, но сегодня детекторный приемник с хорошей антенной позволяет осуществить даже громкоговорящий прием мощных радиостанций в диапазонах ДВ и СВ. При этом и качество звука будет отменным, и не понадобятся батареи.

Схема одного из вариантов такого приемника дана на рисунке 1.

Емкостью его колебательного контура служит антенна, а индуктивностью — катушка L1. Контур настраивают в резонанс на частоту принимаемой радиостанции изменением индуктивности, перемещая в катушке ферритовый сердечник.

Мы отказались от конденсатора переменной емкости (КПЕ), поскольку максимальный КПД антенной цепи получается, когда весь ток из антенны протекает через катушку. При резонансе он максимален. Но индуктивность катушки в приемнике без КПЕ приходится делать больше.

Итак, мы выделили АМ-сигнал радиостанции, настроив антенную цепь, но для превращения в звук его нужно еще продетектировать. Детектором послужит полупроводниковый диод VD1, пропускающий только положительные полуволны колебаний. Пульсации сглаживаются блокировочным конденсатором С2, и через катушки телефонов протекает ток, изменяющийся в такт со звуковым сигналом.

Детектор подключен к отводу катушки. Такая связь называется автотрансформаторной. Передвигая отвод вниз по виткам катушки, можно повысить добротность контура и ослабить помехи.
