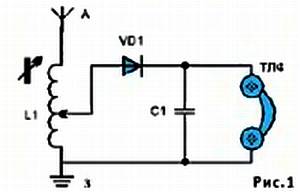

Итак, мы выделили АМ-сигнал радиостанции, настроив антенную цепь, но для превращения в звук его нужно еще продетектировать. Детектором послужит полупроводниковый диод VD1, пропускающий только положительные полуволны колебаний. Пульсации сглаживаются блокировочным конденсатором С2, и через катушки телефонов протекает ток, изменяющийся в такт со звуковым сигналом.

Детектор подключен к отводу катушки. Такая связь называется автотрансформаторной. Передвигая отвод вниз по виткам катушки, можно повысить добротность контура и ослабить помехи.

Если же антенна велика и имеет значительную емкость, целесообразно использовать КПЕ, но включить его надо последовательно с антенной (рис. 2).

Такой приемник при большой антенне обладает большей селективностью, чем предыдущий.

В приемнике с автотрансформаторной связью все казалось бы хорошо, но… регулировать связь детектора с контуром не особенно удобно, поскольку требуется изготавливать катушку со множеством отводов, но и тогда регулировка получается скачками.

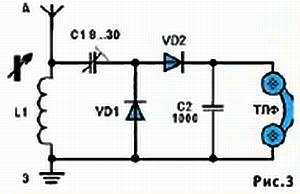

Известен способ емкостной связи, при котором емкостное сопротивление конденсатора связи должно равняться среднему геометрическому из резонансного сопротивления контура (сотни кОм) и сопротивления детектора (единицы кОм). Расчет показывает, что емкость конденсатора связи должна составлять единицы-десятки пФ! Выходит, что связь можно регулировать обыкновенным подстроечным конденсатором. И хоть он разрывает цепь детекторного диода по постоянному току — не беда, можно поставить второй диод, как показано на рисунке 3.

На первый взгляд получился детектор с удвоением напряжения. На самом деле удвоения здесь нет из-за малой емкости С1. Во время отрицательного полупериода колебаний в контуре конденсатор C1 заряжается через диод VD1, а во время положительного — отдает свой заряд через диод VD2 в нагрузку — телефоны, зашунтированные блокировочным конденсатором С2.

Емкость С1 регулируют по максимальной громкости приема.

Теперь о деталях. В качестве L1 можно использовать длинноволновую катушку магнитной антенны любого транзисторного приемника. А при самостоятельном изготовлении надо намотать 240 витков провода ПЭЛ 0,2 в один слой на каркасе диаметром 12 мм. Еще лучше использовать литцендрат ЛЭШО 7x0,07 или подобный. Литцендрат содержит множество тонких жилок эмалированного провода, обмотанных общей шелковой изоляцией, и имеет меньшее сопротивление для токов высокой частоты.

Для настройки в каркас вдвигается круглый стержень диаметром 10 мм и длиной 100…200 мм из феррита 400НН или 600НН от той же магнитной антенны. Годятся и стержни диаметром 8 мм.

Диапазон перестройки приемника с помощью индуктивности зависит от емкости антенны. Если она длиной около 7 м, диапазон получится от 200 кГц (при полностью вдвинутом стержне) до примерно 1000 кГц (при удалении стержня).

Диоды VD1, VD2 — любые германиевые, высокочастотные. Очень хорошо работают, например, Д18. Емкость блокировочного конденсатора С2 некритична и может составлять от 270 до 3300 пФ. Телефоны следует взять высокоомные, с сопротивлением постоянному току 3200…4400 Ом.

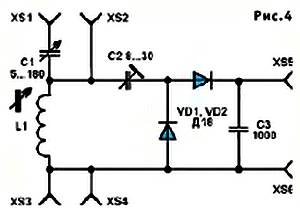

Если в вашем распоряжении окажется КПЕ (любого типа, например, из радиолюбительского набора или от старого транзисторного приемника), схему можно немного усложнить, сделав универсальное устройство (рис. 4).

Длинные антенны подключаются к гнезду XS1, короткие — к XS2.

Для перехода к схеме параллельной настройки гнезда XS1 и XS3 надо соединить перемычкой. Гнездо XS4 служит для подключения противовеса, a XS5 и XS6 — для телефонов. Гнезда удобно взять от какого-нибудь старого многоконтактного разъема.

У автора приемник собран в небольшой пластмассовой коробочке габаритами 20x40x120 мм. Ферритовый стержень вдвигается в катушку снизу сквозь отверстие в торцевой стенке. На стержне белой краской полезно нанести деления. Сверху установлены гнезда антенны и заземления, а снизу — телефонов.

С упомянутой антенной и заземлением на трубы центрального отопления приемник показал отличные результаты, принимая все без исключения московские ДВ- и СВ-радиостанции. Регулируя связь конденсатором С1, легко было получить достаточную селективность при нормальной громкости звучания.

К приемнику возможно подключать и низкоомные телефоны с сопротивлением 50…200 Ом. Емкость конденсатора связи (С1 на рис. 3 и С2 на рис. 4) при этом нужна несколько больше — до 40…50 пФ, а громкость звучания получается меньше из-за значительных потерь на прямом сопротивлении диодов.

Походная антенна — четырехметровый отрезок монтажного провода с грузиком на конце для удобства закидывания на ветки деревьев. Противовесом (вместо заземления) служит шнур телефонов. Даже в таком примитивном варианте в Подмосковье прослушивалась работа нескольких наиболее мощных, радиостанций.

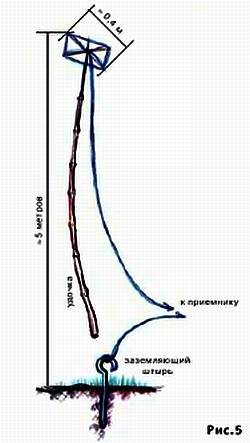

Очень удобно поднимать антенну на складной телескопической удочке из стеклопластика (рис. 5).

Провод может проходить как снаружи, так и внутри удилища. На верхнем конце полезно закрепить «зонтик» из проволоки произвольной формы. Он создаст некоторую емкостную нагрузку и повысит эффективность антенны. Удочкой легко набросить на ветви деревьев и Г-образную антенну высотой 4…5 м и длиной 5…10 м. Она работает еще эффективнее.

Заземление также увеличивает громкость приема.

Им может послужить заостренный стержень длиной примерно 0,5 м, воткнутый в землю. Не хуже работает и противовес из проволоки, протянутый прямо по земле. Провода для антенны и противовеса могут быть любыми — подойдет, например, обмоточный провод ПЭЛ диаметром от 0,25 мм и более, смотанный со старых трансформаторов. Удачных вам экспериментов!

В.ПОЛЯКОВ, профессор
