Юный техник, 2001 № 12

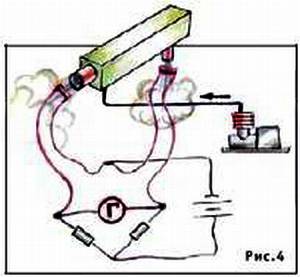

Демонстрацию начинают с балансировки моста при полностью вывернутом вентиле. Ввертывая вентиль, можно заметить отклонение стрелки нуль-индикатора, которое покажет, что на горячем конце вихревой трубы температура повышается. а на холодном снижается.

В заключение отметим, что вихревая труба Ранка-Хильша, несмотря на свой почтенный возраст, все еще открывает множество неожиданных свойств. Как недавно выяснилось, она может разделять газы по химическому и даже изотопному составу. В ней прекрасно горит любое топливо, в том числе и твердое. Вихревая труба может работать не только на газах, но и на жидкостях.

Потому стоит поэкспериментировать с вихревой трубой. Самая лучшая книга о ней была написана в 1976 году А.Мартыновым и В.Бродянским. Называется она «Что такое вихревая труба?» (Москва, издательство «Энергия»).

А. ИЛЬИН

Рисунки автора

МОЗАИКА ИНТЕРНЕТА

РЫБЫ СВЕТЯТСЯ ОТ ЯДА

Эти крохи — их длина всего 2 сантиметра — с недавних пор чутко реагируют на появление в воде вредных веществ, мигом меняя свою окраску. Этому их научили ученые из университета Цинциннати (США), внедрившие рыбам ген светлячка. Так что теперь рыбы мерцают тревожным светом, если в воде обнаруживают вредные вещества, например, тяжелые металлы или канцерогены, вызывающие заболевания раком.

— Этих «улучшенных» рыбок можно будет использовать для проверки воды в реках, озерах и колодцах, — отмечает Дэниел Неберт, творец этих «трансгенных» существ. — На здоровье же самих рыб подсадка гена никак не сказывается…

К сказанному остается добавить, что новый метод диагностики воды более быстр и дешев, чем традиционный химический анализ.

Адрес в «Интернете»: [e-mail]

ВЫШЕЛ РОБОТ НА ПОЛЯ

Израильский агроном Охад Хессель создал при Хайфском университете ферму, на которой всеми делами вершат роботы. Поддоны с растениями располагались в отдельных металлических контейнерах. Роботы вовремя включают свет, поливают растения и подкармливают их. Даже посев и сбор урожая происходят автоматически.

«Таким образом с одного контейнера длиной 12 и шириной 2,5 метра можно собирать каждый день до пятисот головок салата — в 1000 раз больше, чем на обычном поле!»— сообщает Хессель.

По словам изобретателя, его роботы приживутся в регионах с суровым климатом, в высокогорных районах и даже на орбитальных станциях. «Нужно лишь запрограммировать время, и тогда урожай будет собран вовремя и полностью», — отмечает ученый.

Адрес в «Интернете»: www.orgsni-tech.com

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Выше добротность — лучше прием

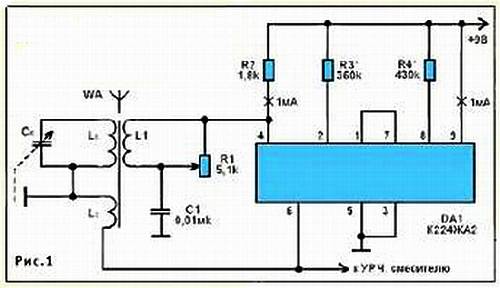

Принципиальная схема несложной приставки прямого усиления, повышающей чувствительность радиоприемников, приведена на рисунке 1.

Работает приставка в средневолновом диапазоне. Ночью, напомним, на средних волнах можно поймать весьма удаленные станции. На схеме: элементы WA, Ск, Lк — магнитная антенна с контурной катушкой и секция блока конденсаторов переменной емкости, уже имеющиеся в конструкции приемника; Lс — штатная катушка связи входного контура со смесителем преобразователя или с каскадом усиления радиочастоты. Вновь вводимый узел содержит микросхему DA1, несколько навесных деталей и катушку обратной связи L1, надеваемую на стержень магнитной антенны рядом с катушкой Lк. Первый каскад DA1 включен по схеме эмиттерного повторителя, благодаря чему имеет высокое входное сопротивление; будучи присоединен выводом 6 к цепи катушки Lc, он практически не создает дополнительной нагрузки на входной контур Lк, Ск. С выхода эмиттерного повторителя сигнал поступает на второй, также «спрятанный» в микросхеме, каскад усиления; с его коллекторной нагрузки R2 снимается значительно усиленный сигнал, поступающий в катушку обратной связи L1. При правильном положении последней ее магнитный поток усиливает поток от катушки Lк, что равносильно снижению потерь в контуре. Благодаря увеличению добротности контура, принятый сигнал воспроизводится громче, снижаются или пропадают вовсе помехи от сигналов радиостанций, работающих на близких частотах. Но если обратная связь излишне велика, приемник самовозбуждается.

Поскольку на разных участках диапазона требуются различные уровни обратной связи, в схему приставки введен регулятор связи в виде переменного резистора R1, в той или иной степени шунтирующего катушку L1. Катушка наматывается на каркасе из плотной бумаги, повторяющем форму торца ферритового стержня антенны, содержит порядка 15 витков провода ПЭЛШО 0,15 и может перемещаться по стержню относительно контурной катушки.

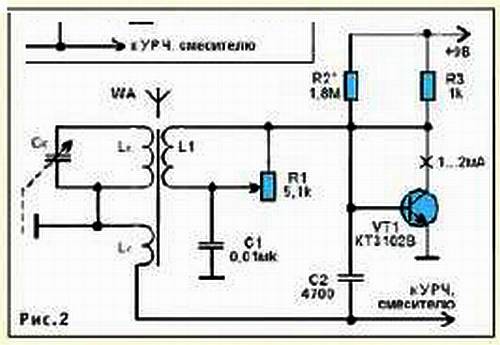

Со схемой приемника наша регенерирующая приставка связана в трех доступных точках — с «общим проводом», цепью питания и цепью катушки Lc. Указанные на схеме величины токов микросхемы можно подогнать при необходимости подбором номиналов резисторов R3, R4. Перемещая катушку L1 относительно Lк и уточняя число витков L1, нетрудно добиться возникновения генерации на всем принимаемом диапазоне. Может случиться, что у вас нет нужной микросхемы или для нее не удается найти места вблизи магнитной антенны. Тогда приставку можно выполнить согласно схеме, показанной на рисунке 2.

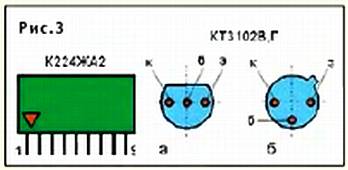

Здесь для повышения входного сопротивления усилительного каскада на транзисторе VT1 использован транзистор с высоким коэффициентом передачи тока, типа КТ3102В либо Г. Его режим по постоянному току обеспечивается подбором резистора R2. На рисунке 3 дано расположение выводов используемых полупроводниковых приборов; позиции «а», «б» отвечают разным исполнениям корпусов транзистора КТ3102.

Ю. ПРОКОПЦЕВ

ЗФШТ ОБЪЯВЛЯЕТ НАБОР

Заочная физико-техническая школа (ЗФТШ) при Московском физико-техническом институте проводит набор учащихся общеобразовательных учреждений (школ, лицеев, гимназий и т. п.), расположенных на территории Российской Федерации.

Обучение в ЗФТШ для граждан, проживающих в Российской Федерации, в рамках утвержденного плана приема — бесплатное.

Цель ЗФТШ — помочь учащимся, интересующимся физикой и математикой, углубить и систематизировать свои знания по этим предметам, а также способствовать их профессиональному самоопределению.

Набор в 8, 9, 10 и 11-й классы ЗФТШ на 2002–2003 учебный год проводится на следующие отделения:

Заочное (индивидуальное обучение).

Тел.: [phone].

Прием на заочное отделение проводится на конкурсной основе по результатам выполнения вступительного задания по физике и математике, приведенного в данном объявлении. Полная программа обучения рассчитана на 4 года (8 — 11-й кл.), но поступать можно в любой из этих классов.

В течение учебного года, в соответствии с программой, ученик будет получать по каждой теме задания по физике и математике (по 4 задания по каждому предмету для 8-го класса, 6–7 заданий по каждому предмету для 9, 10 и 11-го кл.), а затем рекомендуемые ЗФТШ авторские решения этих заданий вместе с проверенной работой учащегося.

Очно-заочное (обучение в факультативных группах).

Тел./факс: [phone].

Факультативные группы могут быть организованы в любом общеобразовательном учреждении двумя преподавателями — физики и математики. Руководители факультатива принимают в них учащихся, успешно выполнивших вступительное задание ЗФТШ. Группа (не менее 8 человек) принимается, если директор общеобразовательного учреждения сообщит в ЗФТШ фамилии, имена, отчества ее руководителей и поименный алфавитный список обучающихся (Ф. И. 0. полностью с указанием класса текущего учебного года, итоговых оценок за вступительное задание по физике и математике, телефона, факса и e-mail школы). Все эти материалы и конверт с маркой достоинством 3 руб. для ответа о приеме в ЗФТШ с обратным адресом на имя одного из руководителей следует выслать до 15 июня 2002 г. по адресу: 141700, г. Долгопрудный Московской области. Институтский пер., 9, МФТИ, ЗФТШ (с указанием «Факультатив»). Тетради с роботами учощихся в ЗФТШ не высылаются. Работа руководителей факультативов может оплачиваться общеобразовательным учреждением как факультативные занятия по предоставлению ЗФТШ при МФТИ соответствующих сведений.

Руководители факультативов будут получать в течение учебного года: учебно-методические материалы ЗФТШ (программы по физике и математике, задания по темам программы, решения заданий с краткими рекомендациями по оценке работ учащихся), информационно-рекламные материалы и т. д. Работы учащихся проверяют и оценивают руководители факультативов, а в ЗФТШ ими высылаются ведомости с итоговыми оценками по каждому заданию.

Очное (обучение в вечерних консультационных пунктах).
