Крыло самолета характеризуется аэродинамическим качеством — отношением подъемной силы к силе тяги винта. Например, у хорошего самолета на каждый кг тяги создается 15 и более кг подъемной силы.

У старинных парусников длинный киль создавал огромное сопротивление и на один кг тяги «вырабатывал» лишь 2–3 кг силы бокового упора. Потому создатели скоростных парусных судов стараются поднять как можно выше гидродинамическое качество киля, чем дополнительно уменьшают расход энергии на создание упора, и аэродинамическое качество паруса, который тоже можно рассматривать как самолетное крыло. Для повышения качества крыла, работает оно в воздухе или в воде, применяются одни и те же способы. Его делают узким, тонким и длинным. Потому, например, у быстроходных яхт применяют не киль, а шверт, по сути, это крыло с большим относительным удлинением. Все чаще вместо паруса на быстроходных спортивных судах ставят крылья, потому что у них аэродинамическое качество выше, чем у паруса.

Глиссирующую яхту-катамаран с жестким парусом предложил в начале прошлого века американский конструктор О. Херешофф. Модель такой яхты длиной 0,76 м развивала скорость 10 узлов (14 км/ч). Изобретатель ожидал, что судно длиной девять метров должно развить скорость 30 узлов, двигаясь в 1,5 раза быстрее ветра. Однако на воде таких скоростей удалось достичь лишь к концу века.

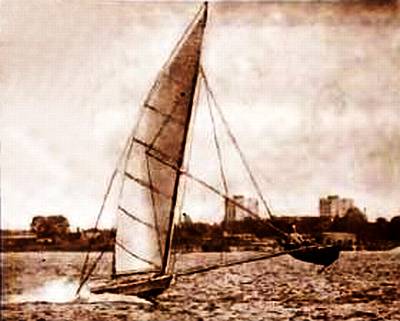

Внешне такие парусники выглядят непривычно (рис. 2).

Рис. 2

Они имеют два, три и более корпусов, систему подводных крыльев, которые за счет изменения наклона выполняют роль швертов.

Эта тенденция доведена до крайности в «плавательном аппарате» — судном его назвать трудно — «гидрокрыло» Б.Смита. Здесь все подчинено цели как можно сильнее обогнать ветер.

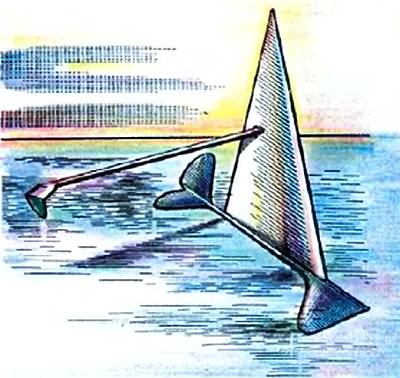

Гидрокрыло состоит из пустотелой продольной балки с парой несущих подводных крыльев по концам (рис. 3).

< image l:href="#" />

Рис. 3

Примечательно, что оба крыла расположены по одну сторону от балки. На ней расположена поворотная мачта-крыло, к которой крепится мягкий парус. Сбоку на шарнирно закрепленной балке установлено еще одно подводное крыло, служащее для сохранения устойчивости при боковом ветре. Управление аппаратом производится при помощи воздушного руля и стабилизатора, как на самолете.

Испытания радиоуправляемых моделей подтвердили возможность развить скорость 75 км/ч при ветре 28 км/ч.

Однако судно предназначено для достижения рекорда и сохраняет устойчивость только при ветре, дующем с одной стороны.

На рисунке 4 изображена модель парусника с жестким крылом, в которой чувствуется влияние идей Смита.

Рис. 4

Изобретатель надеялся получить устойчивое мореходное судно, способное перевозить груз в 25 т со скоростью около 60 км/ч.

Величина значительная, но до буеров этому паруснику далеко. Во всех этих случаях аэродинамическое качество крыла-паруса с учетом воздушного сопротивления корпуса судна не превышало десяти.

Увеличение скорости крылатых судов требует дальнейшего повышения качества их воздушных и подводных крыльев, но традиционный способ, основанный на улучшении профиля и повышении относительного удлинения, себя исчерпал. Возможно, сегодня в аэрогидродинамике происходит тихая революция. Появились компьютерные программы, позволяющие моделировать обтекание жидкостью или газом любых тел.

Московский изобретатель О.Г. Войцех обратился к старой идее решетчатого крыла, аналогичного птичьему. Оказалось, что при скоростях менее 150 км/ч аэродинамическое качество его на воздухе достигает 300! Продувки модели в аэродинамической трубе показали правильность выбранного пути. Если так, то ждите наступления эры крылатых судов! Тем же, кто не захочет сидеть сложа руки, для начала рекомендуем читать книги и статьи Ю.С. Крючкова, публиковавшиеся до 1991 года в известном ежеквартальном сборнике и журнале «Катера и яхты», и строить модели. Успехов вам!

А.ИЛЬИН

Рисунки автора

ФИЗИКА В ШКОЛЕ Капли, которые гуляют сами по себе

Обычно жидкость под влиянием силы тяжести принимает форму того сосуда, в который она налита. В состоянии невесомости вода собирается в одну большую шарообразную каплю. Это было можно видеть в кинофильме космонавта Серебрякова «Физика в космосе», снятом на борту станции «Мир».

Действие силы тяжести мы не умеем устранять полностью, поэтому в земных условиях не сможем точно повторить космические опыты. Но порою действие силы тяжести на жидкость бывает не столь уж значительно, это дает возможность наблюдать поразительные явления.

Возьмите стакан и налейте его до краев. Сколько воды можно подлить в полный стакан? Чтобы ответить на этот странный вопрос, попробуйте добавлять воду пипеткой по капельке. Капля, две, три, десять, пятьдесят… Можно добавлять воду не по капельке, а целыми пипетками. Но и на эту процедуру вы потратите много времени, прежде чем вода начнет выливаться.

Присмотритесь, ее поверхность поднялась над краями стакана, и вода ведет себя так, будто ее удерживает эластичная пленка. Состоит она из молекул, между которыми активно действуют силы взаимного притяжения. С увеличением объема жидкости пленка «растягивается». Образуется «горка» воды (рис. 1).

Это явление называется поверхностным натяжением. Влияние поверхностной пленки особенно заметно, когда объем жидкости мал.

Капните на чистую стеклянную пластинку воду, масло и тушь. Они растекутся по стеклу лужицей. Это называется смачиванием. Объясняется оно тем, что молекулы жидкости притягиваются молекулами твердого тела сильнее, чем друг к другу.

Растопите на водяной бане немного парафина. Вылейте его на стекло ровным слоем и дайте застыть. (Парафин можно купить в аптеке или взять из обычной белой свечки. Цветной парафин, применяемый в декоративных свечах, для опытов не годится.)

Капните из пипетки на покрытую парафином пластину воду, масло или тушь. Масло по-прежнему растекается по поверхности. Капельки же воды и туши на поверхности воска станут похожи на «лепешечки». Немного наклоните подложку — капельки устойчиво держатся на ней.

Силы взаимодействия молекул жидкости между собой и с молекулами твердой поверхности примерно одинаковы. Про капли воды и туши мы говорим, что они частично смачивают поверхность воска.

Закоптите на свечке стеклянную пластину или кусочек жести. Капните на нее масло, воду и тушь. Масло смачивает сажу и растекается лужицей, а вот вода и тушь образуют шарообразные капельки. При этом чем они меньше, тем круглей. Наклоните подложку, и капли мгновенно скатятся. Листья некоторых растений, подобно закопченной поверхности, не смачиваются водой и на них становятся видны капельки росы.

Однако глаз здесь не все успевает заметить. Дополните его видеокамерой, произведите съемку крупным планом с увеличенной частотой кадров, а фильм просмотрите с обычной частотой. Вы увидите, что капли на саже подвижны, непрерывно колеблются, как бы «дышат». Они скатываются не как твердые шарики, а как слабо надутые резиновые мячи, проминающиеся в местах соприкосновения с поверхностью.

На пластинку, покрытую сажей, поместите капельку воды. Поднесите к ней наэлектризованную палочку. Капелька воды вытянется в сторону электрического поля. Она может перекатываться и даже подпрыгивать.
