Да и сейчас «в солдатиков» играют дети и взрослые, их коллекционируют, любители устраивают международные выставки, в Европе издаются специальные журналы и каталоги лучших коллекций солдатиков. У нас в России серьезным собирателем был художник Александр Бенуа, и именно его коллекция заложила основу собрания военно-исторических миниатюр Эрмитажа, а попросту — солдатиков.

Многие любители создают свои собрания сами.

Вы тоже можете попробовать изготовить объемную фигурку пешего солдатика из парафина. Но сначала — эскиз на кальке с помощью чертежного измерителя и выбранный образец мундира. Как ни мала фигурка — всего 4–5 см высотой, но нельзя забыть ни одной узор на стоячем воротнике, пряжки на ремнях доспехов. Только при соблюдении исторической точности деталей солдатик доставит настоящую радость владельцу.

Изображение воинов различных эпох помогут в создании вашей будущей коллекции.

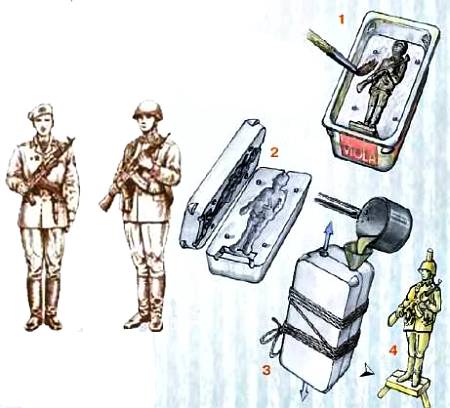

Некоторые этапы отливки фигур.

Вылепите, согласуясь с эскизом, из твердого скульптурного пластилина солдатика на подставке. Поместите фигурку в холодильник и принимайтесь за гипсовую форму. Для этого понадобится «ванночка» — например, пластиковая коробочка из-под сыра «Виола». Разведите гипс с водой до густоты сметаны. Смажьте внутреннюю поверхность ванночки и пластилиновую фигурку вазелином. Налейте в емкость приблизительно до половины уже приготовленную гипсовую массу, а сверху положите солдатика, но так, чтобы в гипсовой массе оказалась его тыльная сторона ровно до половины. Дайте гипсу застыть и заново смажьте вазелином застывшую гипсовую поверхность с фигуркой. Вновь налейте гипсовый раствор, чтобы солдатик уже полностью скрылся под ним. Дождитесь затвердения. Затем с помощью ножа отделите застывший прямоугольник от ванночки. Осторожно отделите нижнюю гипсовую пластину от верхней, выньте солдатика. Далее на одной половине формы трехгранным надфилем процарапайте два желоба-литника с обеих сторон подставки и до конца гипсовой формы.

Понадобится и еще один — от конца формы до головы фигурки. Затем соедините обе стороны гипсовой формы, чтобы оттиски совпали, для надежности обвяжите форму крепким шнуром и круглым надфилем пропилите три намеченных отверстия диаметром 2,5–3 мм. Перед отливкой солдатика разогрейте форму на сковороде до температуры 60–70°. Расплавьте парафиновую свечку в подходящей металлической посуде с ручкой (подойдет и старая джезва), переверните форму вверх ногами и заливайте расплавленный парафин в одно из отверстий (два других служат для отвода воздуха). Эту работу проводите в шерстяных перчатках.

Как только парафин начнет вытекать из нижнего отверстия, заткните его подходящей по диаметру деревянной палочкой. Дайте форме остыть при комнатной температуре.

Разберите форму и доработайте готового солдатика маленьким перочинным ножом и шилом. Затем раскрасьте фигурку красками на масляной основе.

Материал подготовлен Н. АМБАРЦУМЯН

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Чем проще — тем лучше!

Чтобы периодически загоралась лампа маяка, двигалась щетка стеклоочистителя или вибрировал диффузор сигнального звукоизлучателя, нужны управляющие ими импульсы. Обычно генераторы последовательности таких импульсов строят по схемам мультивибраторов, состоящих из двух или нескольких транзисторных каскадов либо логических ячеек цифровых микросхем. В ряде же случаев они могут быть получены от релаксационных генераторов, принцип действия которых поясняет устройство, работающее на воде.

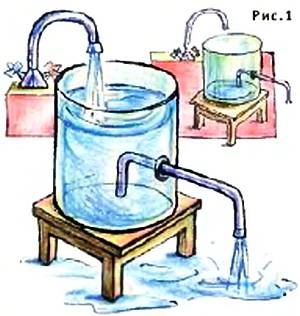

На рисунке 1 изображен водяной бак с сифоном, питаемый от водопровода. Как только уровень воды в нем достигает перегиба сифонной трубки, бак начинает опорожняться.

Едва сифон опустеет, бак вновь начинает наполняться. Процесс протекает периодически, пока работает водопровод. Период колебаний воды в баке зависит от емкости самого бака, сопротивления воде, вытекающей из сифона, и напора водопровода.

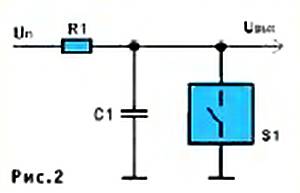

По сходному принципу действуют различные электронные устройства (рис. 2).

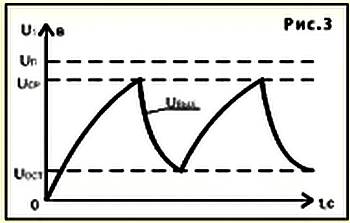

Накопительный конденсатор С1 постепенно заряжается от источника постоянного напряжения Un через резистор R1. Растущее на конденсаторе напряжение поступает на порогово-спусковой элемент S1, находящийся в запертом (не проводящем тока) состоянии. При достижении порогового уровня Uc включается элемент S1, и происходит быстрый разряд конденсатора до остаточного уровня Uocт, определяемого внутренним сопротивлением спускового элемента. Последний при этом запирается, и начинается новый цикл заряд-разряд. Характер изменения выходного напряжения Uвых во времени иллюстрирует рисунок 3.

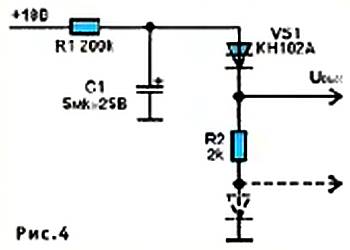

«История» релаксационных генераторов восходит к поре радиоламповой техники, когда пороговыми элементами служили неоновые лампы. Их периодическое включение сопровождалось свечением содержащегося в них неона. Но газоразрядные лампы требуют для работы напряжения порядка сотни вольт, что плохо согласуется с полупроводниковыми устройствами автоматики, обычно действующими при напряжении до 12 В. Одним из современных полупроводниковых пороговых элементов, имеющих два устойчивых состояния (включено — выключено), являются переключающие диоды — динисторы. На рисунке 4 показан генератор последовательности импульсов, в котором работает динистор VS1 типа КН102.

Его модификации отличаются различными уровнями срабатывания при общем токе самозапирания, имеющем разброс от 0,15 до нескольких миллиампер. Для надежности работы будем ориентироваться на ток самозапирания 0,1 мА — тогда не понадобится подбирать экземпляры по этому показателю. С приведенными параметрами элементов С и R генератор «выдает» импульсы длительностью порядка 0,01 с, с частотой следования около 1 Гц, которые снимаются с нагрузочного резистора R2. Импульсы имеют вид экспоненциально спадающих пиков; близкую к прямоугольной форму импульсов можно получить, снимая сигнал с кремниевого диода, включенного последовательно с резистором R2. Сопротивление резистора R1 подбирается так, чтобы при заданном напряжении питания максимальный ток заряда конденсатора С1 не превышал упомянутых 0,1 мА. Варьируя величину емкости С1, можно получать частоту генерации от долей герца до высоких звуковых частот, используемых в «голосовых» сигнализаторах.

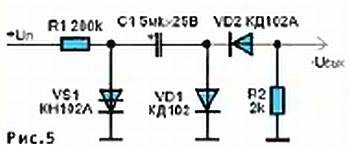

Иногда возникает необходимость в импульсах, полярность которых обратна напряжению питания. Схема такого генератора изображена на рисунке 5.

Здесь заряд конденсатора происходит через знакомый по рисунку А резистор R1 и дополнительный диод VD1, при этом диод VD2 заперт и разобщает генератор с его выходом. При достижении порогового уровня на конденсаторе динистор VS1 скачком отпирается и замыкает положительную обкладку конденсатора на «землю» (общий провод), отчего правая по рисунку обкладка С1 приобретает отрицательный потенциал, который беспрепятственно поступает через диод VD2 на выход.

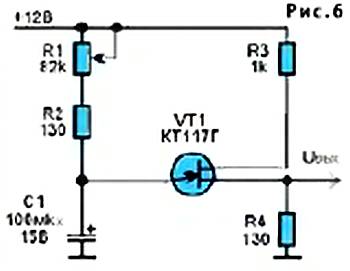

Помимо динистора, пороговым спусковым элементом может служить однопереходный транзистор (VT1 на рис. 6).

Пока заряжается конденсатор времязадающей цепочки R1, R2, С1, транзистор VT1 заперт и выходное напряжение, снимаемое с резистора R4, равно нулю. Достижение порогового уровня напряжения на конденсаторе вызовет переключение транзистора, и начнется разряд емкости С1 на резистор 4; на выходе появится импульс, продолжающийся, пока транзистор не запрется вновь, чтобы повторить цикл заряда.

Подбирая величину емкости конденсатора и сопротивления переменного резистора R1, можно в широких пределах изменять частоту следования импульсных сигналов. Как видите, и в этом случае конструкция релаксационного генератора получается проще, чем у традиционных мультивибраторов. Отдать предпочтение последним целесообразно, когда требуются выходные импульсы с плоской вершиной и относительно большой длительностью.

Ю.ПРОКОПЦЕВ
