У них был особый приемник-радиопеленгатор с парой вращающихся антенн, который очень точно определял направление на источник радиоволн. Но из-за общей медлительности всей системы вывести ракету на прямой контакт с целью не удавалось. Поэтому применялся еще специальный взрыватель с собственным радиолокатором, который подрывал ракету за несколько метров от цели. Потому заряд пришлось увеличить до 60 кг. Самолет, на который шла такая ракета, был обречен. Однако «Вассерфаль» не спасла Германию. Во-первых, она появилась слишком поздно, во-вторых, дорого стоила, в-третьих, в самом принципе управления ею крылся серьезный недостаток. Дело в том, что с момента пуска ракеты локатор должен был постоянно отслеживать цель и больше ничем не заниматься. Это затрудняло отражение массированных налетов.

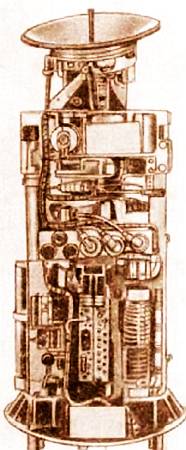

Зенитчикам требовалась ракета, которую можно было бы выпустить и забыть. Для этого уже после войны на ракеты начали ставить автономные радиолокаторы (рис. 4).

Рис. 4

Это помогло. Но настоящим прорывом в совершенствовании ракет стало понимание того, что локатор не нужен вовсе. И в самом деле, зачем «подсвечивать» самолет радиоволнами, если он сам — мощнейший источник электромагнитных волн с длиной от 0,8 до 100 микрон. Это длины волн инфракрасного теплового излучения его двигателей. Так нельзя ли заставить ракету наводиться на самолет по его собственному излучению?

Ответ на этот вопрос искали почти сорок лет.

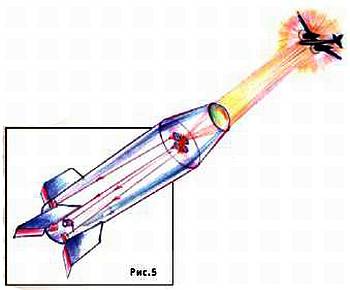

Еще задолго до войны была предложена очень простая схема теплового самонаведения, состоявшая из линзы и двух пар фотоэлементов, чувствительных к инфракрасному излучению. Они через усилители и электромоторы управляли рулями ракеты (рис. 5).

В зависимости от того, на какой из фотоэлементов попадало излучение, рули поворачивали ракету в нужную сторону так, чтобы изображение цели оказывалось между фотоэлементами. Это означало, что ракета идет прямо на цель.

Казалось бы, все здорово. Но представьте себе, что ракету сильно качнул ветер или самолет резко ушел в сторону. Его изображение окажется где-то сбоку, и система из четырех фотоэлементов его потеряет. Ракета не попадет в цель.

Поэтому реальные головки теплового самонаведения гораздо сложнее. Вначале их оснащали электромеханическими устройствами для поиска цели.

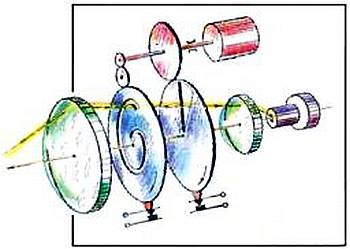

Вот схема одного из них (рис. 6).

Рис. 6

Перед фотоэлементом ставили два вращающихся диска. Один имел спиральную прорезь, другой — прямоугольную. На их пересечении получалось окошко, которое «шарило» по всему небу. Кроме того, диски при каждом обороте замыкали контакт. Когда в окошко попадала цель, на фотоэлементе возникал импульс. По разности времени между появлением этого импульса и моментом замыкания контакта вычислялись координаты цели, и автопилоты получали команды на поворот ракеты. Такая головка теплового самонаведения стояла на немецкой зенитной ракете «Рейнтохтер» (рис. 7).

Она захватывала цель на расстоянии 3 км, однако была медлительной, недостаточно чувствительной и точной. На подходе могла терять цель. После войны появились более совершенные и гораздо более сложные механические устройства.

Но в конце 60-х годов возникла микроэлектроника и механические системы самонаведения заменили электронными. Вообще-то они были гораздо сложнее механических, но зато в сотни раз легче и дешевле в производстве.

В основе их мозаичные фотоэлементы. Это крохотная пластинка германия или кремния, на которой размещено несколько сотен чувствительных к тепловому излучению фотоэлементов. На этой пластинке объектив головки самонаведения создает изображение цели. Где бы оно ни оказалось, логическая система легко определит, как нужно повернуть рули ракеты.

Такое устройство положено в основу советской ракеты «Стрела» и американского «Стингера». Их запускает солдат с плеча при помощи легкой безоткатной пушки.

Для этого он включает электронику ракеты и начинает ловить цель, например, вертолет, в перекрестье прицела. В то же время начинает «смотреть во все глаза» и головка самонаведения. Заметив тепловое излучение двигателя вертолета, она подает сигнал. Остается лишь нажать курок. Взрыв порохового заряда сообщает ракете первоначальный импульс, а далее на безопасном для стрелка расстоянии включается ее двигатель. Ракеты «Стрела» широко применялись при освобождении Юга Вьетнама.

Для головок теплового самонаведения происхождение теплового излучения безразлично. Они могут наводиться и на излучение двигателей танков. На этой основе созданы кассетные снаряды и авиабомбы, начиненные крохотными самонаводящимися сегментами с кумулятивными зарядами. Снаряд взрывается на небольшой высоте, и каждый вылетающий из него сегмент начинает искать свой танк. Он поражает его сверху, где броня наименее крепка. Тяжелая авиабомба может содержать сотни таких сегментов. Ее одной было бы достаточно, чтобы выиграть сражение на Курской дуге…

Но мы, если помните, начали разговор с того, что война во все времена была соревнованием средств нападения и защиты. Еще до появления самонаводящихся ракет инженерам пришлось задуматься, как теперь защищать самолеты, вертолеты и танки. Что они изобрели — тема очередной статьи.

А.ИЛЬИН

Рисунки автора

УДИВИТЕЛЬНО, НО ФАКТ!

Рыбий «телефон»…

…позволяет транслировать звуки за тысячи километров

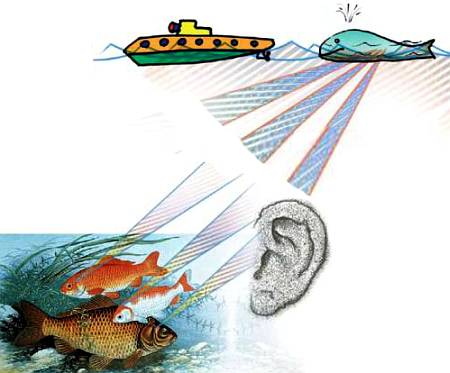

«Нем как рыба», — говорили когда-то. Теперь известно, что океан полон звуков. Свистят и хрюкают дельфины, «поют» киты-полосатики, ворчат рыбы, щелкают клешнями креветки и омары… А время от времени исследователям удается услыхать и вообще какие-то неведомые звуки…

Впервые о «звуках моря» заговорили всерьез во время Второй мировой войны. Громкий треск, похожий на стрельбу, издаваемый раками-щелкунами, сильно затруднял работу «слухачей гидроакустиков, выслеживавших в морских глубинах субмарины противника. Пришлось специально разбираться, какие звуки издают обитатели моря, а какие — созданная человеком техника. Это оказалось не так уж просто, поскольку, например, японцы сконструировали мини-подлодку-торпеду с таким расчетом, чтобы шум ее винтов как можно больше походил на звуки, издаваемые косяком рыб.

После войны специалисты противоборствующих флотов, в первую очередь СССР и США, продолжали совершенствовать устройства, позволявшие за многие десятки, а то и сотни миль расслышать шум винтов атомных субмарин или надводных кораблей потенциального противника.

Нашим исследователям под руководством академика Леонида Бреховских удалось даже обнаружить подводные каналы-волноводы, по которым звук может распространяться от берега до берега через весь океан, за многие тысячи километров.

Обычно такие каналы находятся на глубине от нескольких сот метров до километра с небольшим. Природные волноводы образуются между слоями воды с различной соленостью, а значит, и плотностью. Звук последовательно отражается от «пола» и «потолка» такого волновода и распространяется очень далеко.

Этим обстоятельством стали пользоваться командиры атомных субмарин для переговоров между собой или с берегом. А чтобы прослушать переговоры вероятного противника, проследить маршруты передвижений его подлодок, в воде было размещено множество станций-гидролокаторов.

Со временем гидролокаторами-сонарами системы SOSUS (Sound Surveillance System — «система слежения за звуками») стали пользоваться и ученые-океанологи. И оказалось, что время от времени из морских глубин доносятся совершенно невероятные, загадочные звуки, источника которых никто не знает.
