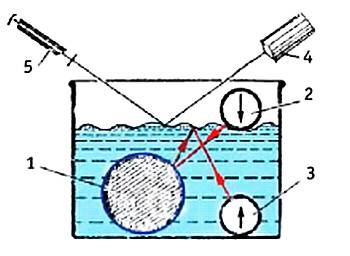

Схема установки для акустической голографии. Цифрами обозначены:

_{1— объект; 2— первый излучатель ультразвука; 3— второй излучатель ультразвука; 4— зрительный прибор; 5— лазер, с помощью которого создается голографическое изображение.}

А совсем недавно подобная технология пришла в медицину. Решетка излучателей, управляемая компьютером, формирует узконаправленную звуковую волну, которая фокусируется в любой заранее указанной точке как воздушной, так и водной среды. Последнее особенно интересно медикам, поскольку человеческое тело на 80 с лишним процентов состоит из воды. С помощью направленных акустических волн удается проводить высокоточное зондирование внутренних органов и даже осуществлять операции без разрезов. Так, под руководством нашего соотечественника, доктора Александра Щукина, работающего сейчас в США, сотрудники лаборатории имени Стефана Девидсона, штат Нью-Джерси, создают виртуальный «акустический палец», который позволит детально обследовать опухоли и дробить желчные камни, не внедряясь в организм.

Не забыта, впрочем, и возможность военного применения подобных устройств. По сведениям зарубежной печати, в США недавно найден способ резко увеличить КПД инфразвуковых установок, ранее едва достигавший 1 %. В итоге удалось создать прототип звуковой пушки, которая испускает две акустические волны в низкочастотном диапазоне. Главная хитрость заключается в том, что эти волны от излучателей можно сфокусировать на определенном удалении от источников. Интерференция волн приводит к резкому усилению колебаний, что, говорят, позволяет «выводить из строя крупные подразделения противника».

Кроме того, в ходе экспериментов было выявлено, что инфразвуковая пушка, направленная жерлом в глубь Земли, способна вызвать даже локальные землетрясения. Таким образом, получается, открыт путь к созданию сейсмического оружия. Но разговор о нем — это тема следующей публикации…

Максим ЯБЛОКОВ

С ПОЛКИ АРХИВАРИУСА Последователь капитана Немо

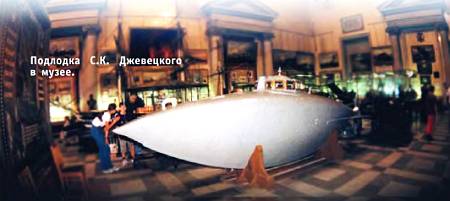

Эта подводная лодка в зале Центрального военно-морского музея в Петербурге не могла не привлечь моего внимания, я прямо-таки остолбенел. Передо мной находился как бы «Наутилус» капитана Немо, описанный Жюлем Верном в его знаменитом романе — те же стремительные обтекаемые линии, остроносый полированный корпус из блестящего металла, выпуклые иллюминаторы….

Однако на пояснительной табличке буднично значилось: «Подводная лодка С.К. Джевецкого, 1876 г.»

Кто такой Джевецкий? Почему у российского изобретателя столь странная фамилия? Быть может, это псевдоним? Попробовал расспросить экскурсовода, но он лишь подтвердил, что изобретена лодка в России, иначе в экспозицию музея она бы вряд ли попала. И посоветовал покопаться в архивах и библиотеках. Что я и сделал.

Один из немногих сохранившихся портретов изобретателя.

И вот теперь мне известно, что в списке родоначальников российского подводного флота числится еще одно замечательное имя — Степан Карлович Джевецкий, он же Стефан Казимирович Држевецкий — выходец из богатого и знатного польского рода.

Но поскольку Польша в XIX веке входила в состав Российской империи, то и Стефан, родившийся в 1843 году, стал числиться российским подданным. Впрочем, первые годы детства, отрочество и юность он провел вместе с родными в Париже. Здесь закончил лицей, здесь поступил в Центральное инженерное училище, где, кстати, учился вместе с Александром Эйфелем — тем самым, кто потом сконструировал знаменитую на весь мир Эйфелеву башню.

По примеру товарищей по училищу Стефан Држевецкий тоже увлекся изобретательством, конструированием. И не без успеха. В 1873 году на Венской всемирной выставке его изобретениям был отведен даже специальный стенд. На нем, среди прочего, оказались и чертежи автоматического прокладчика курса для корабля. А когда выставку посетил генерал-адмирал великий князь Константин Николаевич, он настолько заинтересовался этим изобретением, что вскоре Морское ведомство России заключило с изобретателем договор на изготовление автоматического прокладчика по его чертежам.

Држевецкий переехал в Петербург, чтобы лично проследить за работами. Вскоре прибор был создан и показал себя настолько хорошо, что в 1876 году его испытания прервали, чтобы послать единственный образец на Всемирную выставку в Филадельфию.

В середине 70-х годов XIX века Држевецкого увлекла идея создания подводной лодки. Весьма вероятно, что не последнюю роль в этом сыграл и Жюль Верн со своим романом. В 1869 году в Париже начали печатать журнальный вариант «20 000 лье под водой», а Држевецкий, как мы знаем, владел французским столь же свободно, как и русским.

Так или иначе, но в 1876 году он подготовил первый проект небольшой подводной лодки. Однако в следующем году началась русско-турецкая война и осуществление идеи пришлось отложить до лучших времен.

Држевецкий пошел добровольцем на флот. А чтобы не раздражать именитых родственников, записался матросом-волонтером в состав машинной команды вооруженного парохода «Веста» под именем Степана Джевецкого. Он участвовал в сражениях с турецкими кораблями и за личную отвагу даже получил солдатский Георгиевский крест — награду, которой гордился до конца жизни.

Во время боев идея атаковать вражеские броненосцы с помощью небольших подводных лодок только окрепла. Джевецкий обратился со своим предложением в Морское ведомство, но чиновники сочли его идею чересчур уж фантастической.

В общем, Морское ведомство денег на разработку не дало. Тогда Джевецкий решил пойти путем капитана Немо. И осуществил выполнение задуманного на частном заводе Бланшарда в Одессе на свои средства. К августу 1878 года одноместная подлодка из листовой стали невиданных для того времени обтекаемых форм была построена.

Единственный подводник не только управлял 5-метровым кораблем, но и служил одновременно… его двигателем — он приводил в движение гребной винт, вращая педали привода, как на велосипеде. Погружение осуществлялось за счет заполнения балластной цистерны забортной водой. При всплытии ее вытеснял сжатый воздух, хранившийся в баллоне под давлением около 200 атмосфер.

Для наблюдения за окружающей обстановкой в верхней части лодки Джевецкий установил прозрачный колпак, укрепленный железной проволокой. Для большей скрытности наблюдения был также разработан простейший выдвижной перископ.

Одна из первых разработок Джевецкого.

В августе 1878 года Джевецкий начал лично испытывать лодку в море под Одессой. И едва не погиб, пытаясь поднырнуть под яхту «Эриклик». Вахтенный офицер заверил изобретателя, что глубина под килем более 10 футов (3,05 метра), тогда как фактически оказалось менее 5 футов. При попытке поднырнуть под яхту лодка застряла, и только счастливый случай помог Джевецкому освободиться. Ведь воздуха в лодке едва хватало на 20 минут пребывания под водой. После этого случая изобретатель придумал, как увеличить запас воздуха за счет баллона высокого давления.
