Описанный свисток прост в изготовлении и наладке. Но гораздо эффективнее цилиндрический свисток (рис. 3).
Рис. 3. Устройство гудка парохода.
При длине около метра он дает звук с частотой 100–150 Гц и сможет заменить гудок парохода. При длине же несколько миллиметров гудок превратится в свисток Гальтона частотой до 60 000 Гц.
На рисунке 4 вы видите ультразвуковой свисток, предназначенный для управления моделями. Он работает от резиновой груши и снабжен параболическим отражателем,
А. ИЛЬИН
Рисунки автора

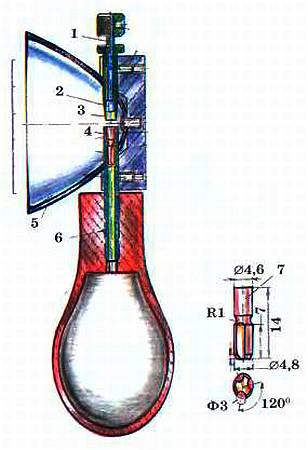

Рис. 4. Свисток для управления моделями:
1— регулировочный винт, 2— поршень; 3— резонатор (резонансная полость); 4— вставка, образующая кольцевую щель; 5— отражатель звука; 6— воздушная трубка.
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
Свистни!

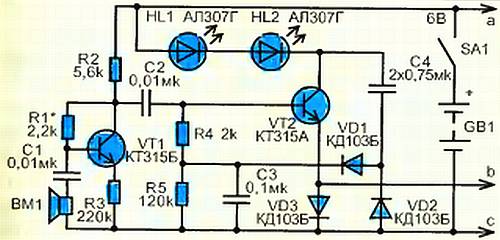

Для подачи простейших сигналов управления — зажечь или погасить лампу, включить мотор — можно применять ультразвук. С конструкцией ультразвукового свистка вы уже знакомы. Познакомьтесь же со схемой, улавливающей сигналы для управления игрушками (рис. 1).
Рис. 1
Чувствительным элементом здесь служит миниатюрный пьезоэлектрический преобразователь ВМ1 типа АК-076, работающий на частотах до 45 килогерц. Выработанный им электрический сигнал поступает на первый усилительный каскад, собранный на транзисторе VT1 по схеме с повышенным входным сопротивлением. Построение следующего каскада, с транзистором VT2, обеспечивает его работу в режиме реле. В коллекторе VT2 установлены два последовательно соединенных светодиода HL1 и HL2. Их, например, можно смонтировать на мордашке игрушечной кошки или собачки. С ней можно даже показывать простейшие фокусы. Ведь будут видеть лишь вспышку глаз, но при этом не услышат ультразвукового сигнала — побудительной причины такой реакции.
Заметим, что электропотребление узла во время ожидания свистка составляет около 1 мА, а при срабатывании узла оно возрастает до 20 мА. Так, что батарею питания GB1 можно составить из четырех гальванических элементов типоразмера АА. Благодаря малым токовым нагрузкам электрических цепей в конструкции можно использовать резисторы мощностью 0,125 Вт.

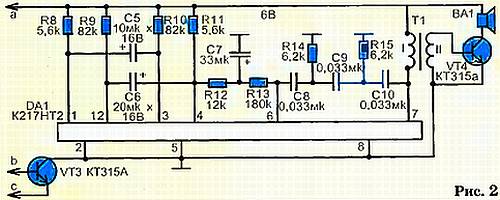

Кремниевый диод VD3 вроде бы не участвует в paботе узла. Его мы ввели на случай, если вам захочется дополнить «мерцание глаз» игрушечной кошечки мяуканьем. Оно формируется при помощи звукоимитатора «генератора мяу», показанного на рисунке 2.
Его основу составляет транзисторная сборка DA1, которую при желании можно заменить тройкой отдельных транзисторов типа КТ315. На этой базе собраны мультивибратор и RC-генератор звуковой частоты. Сформированный ими «мяукающий» сигнал усиливается выходным каскадом на транзисторе VT4, который нагружен электромагнитной головкой ВА1 с сопротивлением звуковой катушки 50…100
Ом.Переходный трансформатор Т1 — от малогабаритного радиоприемника, его роль — ослабить влияние входного сопротивления усилительного каскада на работу звукоимитатора.
Подбирая номиналы элементов С5, С6, R12, R13, С7, можно регулировать частоту повторений «мяу», а также характер и тональность воспроизведения мяукания. Включение приставки происходит при отпирании ключевого транзистора VT300 (рис. 1) при реакции приемного узла на появление ультразвуковых колебаний. Ну, а если вашему устройству надлежит выполнять какую-либо более «серьезную», хозяйственную функцию, вместо звукового имитатора присоедините силовой коммутатор (рис. 3).
< image l:href="#" />Рис. 3
В его качестве можно использовать сравнительно мощное электромагнитное реле К1 типа РЭС6 РФО.452.109 — оно позволяет управлять нагрузками, получающими питание от осветительной сети 220 В. Это может быть настольная лампа, люстра или даже мотор, открывающий ворота гаража.
Включение обмотки реле производится аналогично включению звукоимитатора, только для этого нужно использовать более сильноточный транзистор VT5. Вместо гальванических элементов понадобится адаптер G1 с выходным током до 200 мА.
Коммутатор может работать в двух режимах — повторно-кратковременным, пока действует ультразвуковой сигнал, и с «запоминанием» полученной команды на включение. Выбрать режим позволяет тумблер SA2.
Для фиксации команды достаточно замкнуть его контакты. В этом случае замкнувшиеся контакты 1, 3реле ставят его на самоудержание.
Ю. ПРОКОПЦЕВ
