Во всех случаях кожух делается из чистой белой жести, хорошо отражающей свет. Для защиты изображения от постороннего света МТП помещен в корпус, окрашенный изнутри в черный цвет.

Несколько слов о телевизионном стандарте. В данном случае для вращения винта лучше всего использовать двигатель от старого электропроигрывателя. Он отличается высокой точностью исполнения и вращается бесшумно со скоростью 3000 об/мин. Если на него насадить винт, то тем самым будет определена частота кадров — 50 за одну секунду. При этом возрастает занимаемая сигналом полоса частот, но это не важно, если передача производится по проводу.

Количество строк на стороне МТП определяется яркостью источника света и нашим умением точно сделать два зеркальных винта. Вот как их делали в старину.

Для стандарта в 30 строк нарезали из нержавеющей стали или дюраля 34–36 ровных плоских пластин, насаживали их на ось и стягивали гайками. Одну из плоскостей полученного пакета сначала опиливали напильником с мелкими зубьями, а затем шлифовали с мелким наждаком и маслом на ровной чугунной плите. Если это делать плавными движениями и так, чтобы края детали не выходили за границы плиты, то за 2–3 часа работы можно получить ровную и очень плоскую поверхность (рис. 6).

Далее ее нужно отполировать до зеркального блеска. Конечно, лучше бы это сделать на той же плите, заменив наждак зеленой полировочной пастой ГОИ. Но на такую работу уйдет много времени. Поэтому пользовались смазанным пастой полировальным кругом из сукна. Но при такой работе неизбежно будут «завалены», скруглены края плоскости. Из-за этого отражение света в первых и последних строках не будет видно. Чтобы этого избежать, в стопу добавляли несколько лишних пластин, которые повреждались при полировке, но удалялись при окончательной сборке винта. При окончательной сборке важно все пластины развернуть относительно друг друга на постоянный угол. Это делалось при помощи шаблона. Так можно получить два одинаковых зеркальных винта. На первых порах лучше ограничиться небольшим числом строк. Это позволит приобрести опыт в совершенно забытой области механического телевидения.

В заключение отметим, что яркости современных светодиодов, как показывает расчет, вполне достаточно для получения хорошего изображения с четкостью 600–800 строк. Сделать зеркальный винт с соответствующим числом пластин умели еще 70 лет назад. Намек, думаю, понятен. Только сигнал для такого телевизора получить от механической телекамеры невозможно, следует применять только электронную.

Г. МАЛЬЦЕВ

Рисунки автора

Подробности для любознательных

Низкая чувствительность механической телекамеры объясняется самим принципом работы. Система развертки как бы «ощупывает» изображение точка за точкой и, задерживаясь на каждой из них очень короткое время (тысячные доли от времени, отведенного всему кадру), успевает послать на фотоэлемент ничтожную порцию света, вызывающую в нем очень небольшой импульс тока.

У телекамеры электронной каждый элемент изображения находится под действием света на протяжении всего кадра и успевает за это время накопить солидный заряд, который снимается электронным лучом и вызывает в его цепи в тысячи раз более мощный импульс.

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Кыш, подземные вредители!

Те, кто занимаются садом и огородом, хорошо знают, какой ущерб посадкам могут нанести кроты, полевые мыши и прочая подземная живность. Скрытые от глаз в разветвленных ходах и норах, они поедают корни деревьев, и ничем их не возьмешь. Одним из немногих эффективных и притом гуманных средств против непрошеных нахлебников могут стать «сейсмические» колебания почвы, создаваемые электронным генератором. Такие колебания должны иметь характер коротких пачек импульсов с частотой порядка 150…200 Гц, следующих с интервалами в несколько секунд. Такие звуки создают подземным обитателям дискомфорт, и им приходится мигрировать подальше от защищаемого участка, площадь которого может достигать тысячи квадратных метров.

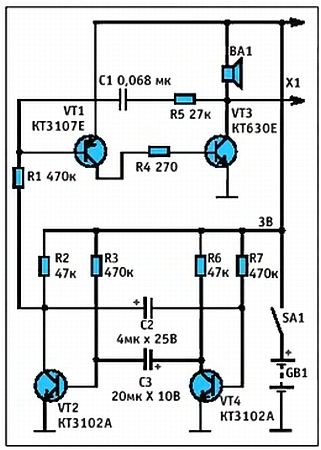

На рисунке 1 изображена электрическая принципиальная схема устройства.

Генератором импульсов служит несимметричный мультивибратор, собранный на транзисторах VT1, VT3 с разным типом проводимости.

Нагрузкой генератора служит электродинамическая головка ВА1 с невысоким сопротивлением звуковой катушки, благодаря чему в ней циркулируют относительно мощные импульсы тока, создающие значительное акустическое давление. Изменяя номиналы деталей C1, R5, можно регулировать частоту звуковой генерации.

Работой генератора управляет мультивибратор на транзисторах VT2, VT4, собранный по симметричной схеме, но создающий колебания с различной длительностью полупериодов, соотношение которых задается соответствующим выбором емкостей конденсаторов С2, СЗ. Чередующиеся с паузами «подскоки» напряжения на коллекторе транзистора VT2 попеременно то запускают, то останавливают работу звукового генератора.

Для возбуждения в почве акустических колебаний, динамическую головку нужно зарыть в землю на глубину до полуметра, не забывая, что работать ей придется в необычных условиях. Влагонепроницаемость динамика обеспечит оболочка из полиэтилена, швы которой нужно герметично заварить. Диффузор и звуковую катушку динамической головки нужно закрыть от механических деформаций защитной решеткой. Ее можно изготовить с помощью пайки из нескольких отрезков медного провода, закрепив ее на металлическом диффузородержателя головки. Для связи звукоизлучателя с генератором подойдет двухпроводный электрошнур в общей литой изоляции длиной порядка одного метра. После припайки концов к контактной колодке головки шнур приклеивают эпоксидным клеем к середине задника постоянного магнита, после чего надевают и окончательно герметизируют пленочную оболочку.

Примерная компоновка устройства, установленного на земельном участке, показана на рисунке 2.

Рядом с местом заглубления излучающей головки в землю забивается прочный штырь, у вершины которого крепится футляр с водонепроницаемой съемной крышкой, внутри которого помещаются монтажная плата генератора, выключатель питания и батарея из двух гальванических элементов.

Для контроля работоспособности батареи можно предусмотреть изображенные на рисунке 1 контакты XI; присоединяя к ним микронаушник с сопротивлением 20…30 Ом, вы услышите периодическую работу генератора. Высоту штыря над уровнем земли следует взять порядка 0,4 м, чтобы устройство было достаточно заметно со стороны. Опускающийся воздушный участок шнура плотно привяжите к штырю, а подземную часть проложите змейкой — это убережет электролинию от обрывов в случае деформации грунта.

В конструкции можно использовать резисторы МЯТ мощностью 0,125…0,5 Вт, конденсаторы КЛС (С1), К50 — 16 А (С2, С3); вместо С2 включите два конденсатора в параллель. Динамическую головку можно взять типа 1ГДШ-9. Батарея питания — два 1,5-вольтовых гальванических элемента типа LR20.

Ю. ПРОКОПЦЕВ

ДАВНЫМ-ДАВНО

В 1935 году французский парикмахер Анри Менье сделал своими руками крохотный самолет с размахом крыльев всего 5,6 м. Это был одноместный моноплан с двумя крыльями, одно за другим. Переднее крыло могло менять угол атаки, и это позволяло опускаться или набирать высоту. Мотор мощностью 18 л.с. обеспечивал «небесной блохе» — так прозвали самолет — скорость 130 км/ч.

Авиационный мир был изумлен простотой самолета и тем, что его придумал и сделал парикмахер. Нашлось множество подражателей, и через год в небе Европы летали десятки таких же точно «блох», а еще через год… начались катастрофы.

Оказалось, что самолетик может войти в крутое пике, но не всегда удается из него выйти, как ни задирал летчик переднюю кромку крыла. Правда, после продувки самолета в аэродинамической трубе ЦАГИ были выяснены причины явления и даны способы его устранения. Но любительский интерес к «блохе» резко упал. И ею продолжали заниматься лишь профессионалы.
