Обратите внимание, резинка раздулась от давления холодного воздуха и, значит, сможет долго работать, не разрушаясь.

Применение вытеснителя полезно и по другой причине. Согласно законам термодинамики, чем выше температура рабочего тела (воздуха), тем выше КПД. Ради этого мы можем поднимать температуру неограниченно, лишь бы выдержали стенки.

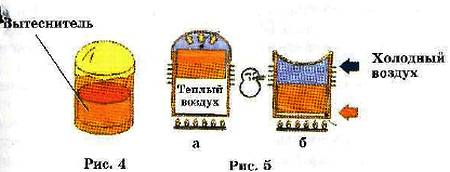

Если вытеснитель опустить, то поступление тепла через дно прекратится и оно станет уходить через стенки (рис. 5б). Воздух остынет, и пленка снова втянется в баночку. Таким образом вытеснитель выполняет роль переключателя потоков тепла. Имея такое устройство, профессор Хирата переходит к размышлениям о конструкции двигателя.

Действие вытеснителя.

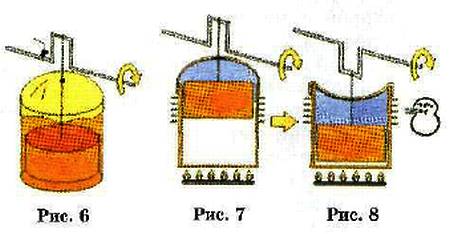

Представьте себе согнутый из проволоки кривошип, который автоматически поднимает и опускает вытеснитель (рис. 6, 7, 8).

Кривошип перемещает вытеснитель.

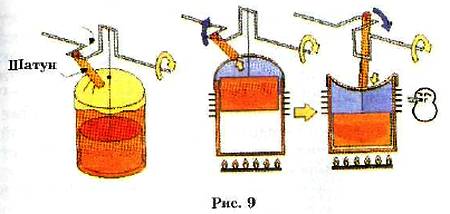

Добавим к нему согнутый из той же проволоки второй кривошип, расположенный под углом 90° к первому, а на него наденем шатун — деревянную палочку такой длины, чтоб она постоянно соприкасалась с резиновой пленкой (рис. 9).

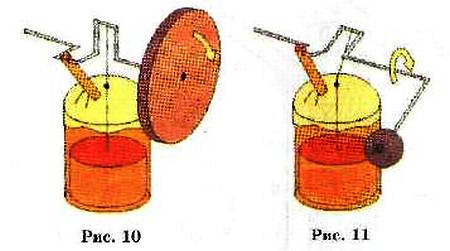

Такой кривошипно-шатунный механизм сможет управлять перемещением вытеснителя и снимать с раздувающейся пленки полезную мощность. Правда, у него есть мертвые точки, в которых он способен застрять. Но стоит надеть на его вал маховик (рис. 10) или хотя бы добавить небольшую массу на стержне (рис. 11), и двигатель сможет работать самостоятельно до тех пор, пока горит свеча.

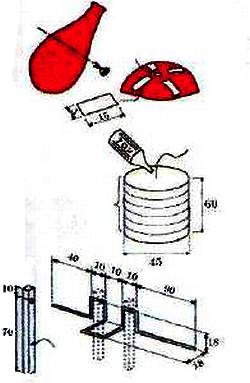

Теперь поговорим о конкретном исполнении простейшего стирлинга. Он состоит из той самой баночки, с которой мы проводили опыты. Ее необходимо закрепить на деревянной станине и добавить проволочный кривошипный вал, деревянный шатун и маховик. Размеры на прилагаемых рабочих чертежах даны применительно к баночке диаметром 50 мм. Если же такой не найдется, поэкспериментировав, вы можете самостоятельно их изменить.

О. НИКОЛЬСКИЙ

Коленчатый вал.

Крепление шатунов к резиновой пленке.

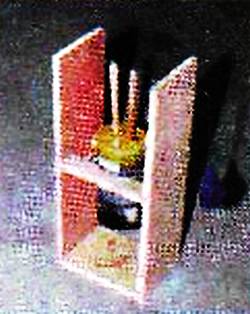

Двигатель в сборе.

Двигатель готов.

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Прицелься… и послушай

С приходом весны, когда деревья и кусты оденутся в новый наряд, в его зелени начинается веселая суета. Птицы чирикают, щелкают, посвистывают. Эти звуки прекрасно снимают усталость, поднимают настроение, и записи птичьих голосов могут сослужить вам хорошую службу. Но…

Отдаленные голоса слышны довольно слабо, к ним примешиваются шумы ветра, шорохи листьев. Подойти же к «исполнителям» близко обычно не удается. Однажды автору этой статьи повезло: он находился за оконным стеклом, а птахи сидели на ветках вблизи открытой форточки. Диктофоном со встроенным микрофоном удалось записать птичьи трели.

Результат оказался вполне приличным, но рассчитывать на подобную случайность не следует, лучше заранее обзавестись приспособлением, позволяющим ловить голоса птиц на некотором удалении, ориентируя звуколокатор по минимуму акустических помех.

Локатором могут служить собранные в пучок тридцать семь трубок из дюраля или жесткой пластмассы, с наружным диаметром 10 мм и толщиной стенок 1 мм. Длина трубок в наборе — от 20 до 920 мм. Их размеры указаны в таблице. Первое число — это номер трубки, второе — длина в миллиметрах:

1— 920; 2— 895; 3— 870; 4— 815; 5— 820; 6— 795; 7— 770; 8— 745; 9— 720; 10— 695; 11— 670; 12— 615; 13— 620; 14— 595; 15— 570; 16— 545; 17 — 520; 18 — 495; 19 — 470; 20— 445; 21— 420; 22— 395; 23— 370; 24— 345; 25 — 320; 26— 295; 27— 270; 28— 245; 29— 220; 30— 195; 31— 170; 32— 145; 33— 120; 34— 95; 35— 70; 36— 45; 37— 20.

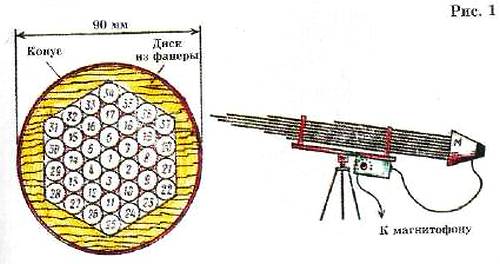

В каждом звуководе возникают резонансные явления, с частотами от 8200 Гц до 180 Гц, и это увеличивает звуковую энергию, подводимую к микрофону, расположенному у тыльной стороны пучки вместе с небольшим рупором, собирающим выходящие звуковые колебания. Каркасом локатора служат две пластинки из 8… 10-миллиметровой фанеры, с отверстиями для прохода трубок. На рисунке 1 показаны взаимные положения трубок, каждой из которых присвоен свой номер, а в прилагаемой таблице даны соответствующие длины трубок.

Рассматриваемая конструкция довольно сложна, поэтому для первых опытов записи голосов птиц можно соорудить более доступный звукоулавливатель параболической формы, диаметром около полуметра.

Изготавливается отражатель из плотного картона, покрытого несколькими слоями лака. В фокусе отражателя помещается микрофон, который связывается с микрофонным входом магнитофона экранированным проводом. В качестве отражателя звука могут пригодиться и некоторые игрушки: «летающая тарелка» для катания со снежных гор, а также игрушечный круглый пластмассовый щит.

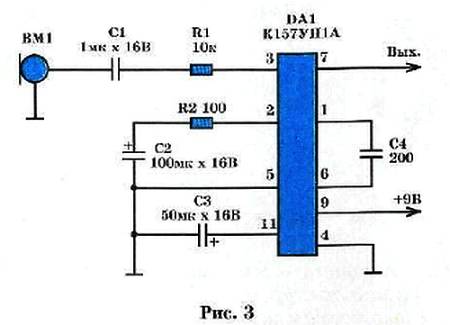

Для слухового контроля записи полезно использовать ушные телефоны. Если восприимчивость выносного микрофона недостаточна, между ним и микрофонным входом магнитофона можно включить предусилитель, выполненный, например, согласно принципиальной схеме по рисунку 3.

Здесь использована интегральная микросхема DA1 с небольшим количеством навесных деталей. Входное сопротивление предусилителя определяется, в основном, номиналом резистора R1. Значительное уменьшение его по сравнению с указанной величиной нежелательно, поскольку может привести к потере устойчивости работы каскада.

Микрофон ВМ1 может быть электромагнитным или электретным. Применяя последний, не забудьте подать на него через сопротивление номиналом 100 кОм питание от батарейки (типа «Крона»), снабжающей предусилитель. Выход 7 микросхемы DA1 присоединяется ко входу для выносного микрофона вашего звукозаписывающего аппарата.
