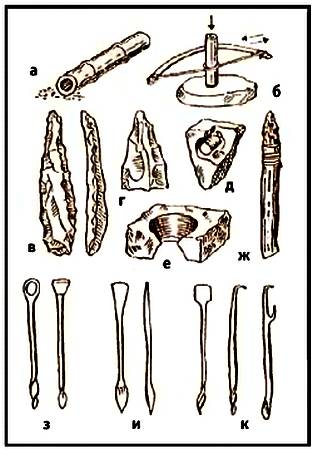

В заключение несколько советов для тех, кто выбирает сверла в магазине. Во-первых, надо точно себе представлять, для чего именно служит данное сверло. Если вы станете сверлить металл сверлом по дереву, ничего путного у вас не выйдет. Не стоит и сверлом по металлу буравить бетонную стенку — загубите инструмент.
Кроме того, старайтесь использовать в работе сверла зарекомендовавших себя фирм. Немецкие, шведские, российские сверла себя показывают неплохо. А вот китайский инструмент лучше не покупать.
Для строительных работ лучше всего использовать в работе электродрель, у которой есть вибрационный режим.
А. ПЕТРОВ
КОЛЛЕКЦИЯ «ЮТ»

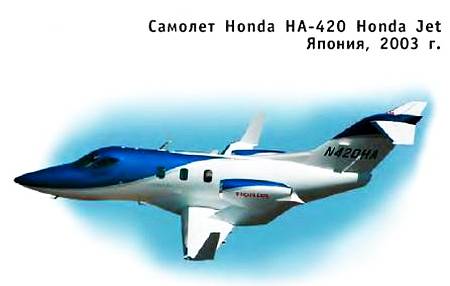

Фирма Honda,
Компания утверждает, что в результате сопротивление фюзеляжа снижено на 10 % по сравнению с обычными фюзеляжами того же размера, а в целом самолет потребляет на 40 % меньше горючего, чем машины того же класса, пролетая 3,3 километра на 1 килограмме топлива.
Техническая характеристика:
Длина… 12,71 м
Высота… 4,03 м
Размах крыльев… 12,15 м
Крейсерская скорость… 778 км/ч
Практический потолок… 12 500 м
Скорость набора высоты… 20,2 м/с
Максимальная дальность… 2185 км
Длина разбега при взлете… 950 м
Длина пробега при посадке… 760 м
Максимальная взлетная масса… 4,173 т
Количество мест… 5

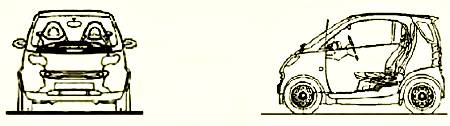

Микроавтомобили марки Smart(в переводе «Умник») производства компании Smart GMBH, входящей в международный автопромышленный концерн Daimler-Chrysler, были представлены впервые на автосалоне во Франкфурте в 1997 г. Серийное производство ведется во французском городе Амбаш с 1998 г. Примечательно, что у истоков создания этого маленького автомобиля стояла швейцарская компания Swatch, специализирующаяся на производстве часов.
Автомобиль легок, экономичен и достаточно быстроходен. При этом он очень безопасен, так как кабина представляет собой капсулу особой конструкции, принимающую на себя энергию удара, а центр тяжести расположен так низко, что перевернуть машину трудно даже на самом крутом повороте.
Техническая характеристика:
Количество дверей… 3
Длина… 2,50 м
Ширина… 1,54 м
Высота… 1,55 м
Колесная база… 1,81 м
Объем двигателя… 698 см 3
Мощность двигателя… 75 л.с.
Снаряженная масса… 740 кг
Максимальная скорость… 150 км/ч
Время разгона до 100 км/ч… 12,3 с
Средний расход топлива на 100 км… 5,3 л
Объем топливного бака… 33 л
ФИЗИЧЕСКИЙ ЭКСПЕРИМЕНТ
Дифракция по Фраунгоферу
Казалось бы, свет распространяется прямолинейно. Но в действительности он способен огибать преграды. Это явление называется дифракцией. Проткните иголкой небольшое отверстие в листе черной бумаги. Подсветите его лампочкой карманного фонаря и рассмотрите с обратной стороны через увеличительное стекло. Вы увидите целую систему разноцветных концентрических колец. Вызваны они как раз отклонением
света. Физика этого явления связана с волновой природой света и хорошо объяснена в учебниках. Мы же коснемся ее в общих чертах.Чем больше длина волны, тем сильнее ее отклонение при дифракции. Слабо отклоняются синие лучи самой короткой длины волны, сильнее всего — длинноволновые красные.
Показать дифракцию при прохождении света через отверстие или щель с помощью проектора всему классу нелегко. На экран попадает лишь ничтожная часть света лампы. Концентрация света при помощи линз, повышение яркости лампы, применение электрической дуги помогают мало. Яркости хватает лишь для демонстрации в затемненном помещении. С лазером картина получается яркой, но одноцветной.
Есть, однако, путь, позволяющий получить на экране в сотни раз больше света даже при освещении лампой накаливания и позволяющий видеть спектр дифракции во всей красе. В 1821 г. немецкий оптик Иосиф Фраунгофер изобрел дифракционную решетку, состоявшую из множества одинаковых параллельных щелей (рис. 1).
Так же одинакова ширина всех щелей и расстояние между ними. Вот как эта решетка действует.
Обычный белый свет — это смесь световых лучей разных длин волн, а значит, и разного цвета. Проходя через щель, свет испытывает дифракцию, и составляющие его лучи перераспределяются. Так, синий луч отклоняется на один угол, зеленый и желтый — на другой, красный — на третий, самый большой. Очень важно, что эти отклонения в каждой из щелей одинаковы. (Происходит это потому, что каждая из них имеет одну и ту же ширину.) В результате мы имеем систему параллельных лучей разного цвета.
И тут И. Фраунгофер поставил на их пути собирающую линзу. А она имеет свойство собирать пучки параллельных световых лучей в одной точке. Но точки эти разные. Синие лучи собираются в одном месте, желто-зеленые в другом, красные — в третьем. В результате на экране возникает точно такая же по своей природе система разноцветных полос (спектр), как при прохождении света через щель. Но яркость этих полос в сотни раз выше, чем у отдельной щели. Наибольшая часть света сосредоточена в центре дифракционной картины.
Таким же способом можно показать дифракционную картину на отверстии. Делают рисунок, состоящий из множества круглых одинаковых точек. Его фотографируют и получают негатив из множества отверстий на темном фоне. Каждое отверстие дает свою дифракционную картину, а все они складываются на экране в яркую картину при помощи линзы.
Изобретение И.Фраунгофера нашло применение в спектральном анализе. Вот что это такое.
Любой химический элемент при сильном нагревании переходит в газообразное состояние и светится одним, только ему присущим, светом. Убедиться в этом легко. Бросьте в бесцветное пламя газовой горелки щепотку поваренной соли, и оно вспыхнет желтым. А если внести в него медный купорос, пламя станет зеленым. Но если такой свет пропустить через призму, он распадется на множество разноцветных полос. Каждая из них представляет собою свет строго определенной длины волны. Они образуют как бы штрих-код каждого элемента. Если в пламени присутствует только один элемент, то распознать его по этому «штрих-коду» достаточно легко. Но когда анализируют смесь элементов, то в некоторых случаях спектральные полосы оказываются слишком близко друг к другу, и распознать элементы не удается.
В таких случаях свет пропускают через несколько призм, но возможности этого метода ограничены. Если же свет пропустить через дифракционную решетку, то расстояния между спектральными линиями получаются гораздо шире. На этом и основаны спектроскопы — приборы, позволяющие распознавать смеси множества элементов. Так, например, впервые удалось определить химический состав Солнца и звезд.
Дифракционная решетка позволяет разделить на спектральные составляющие не только свет, но и невидимые — ультрафиолетовое и инфракрасное — излучения. В этих случаях их регистрируют при помощи фотопластинок.
