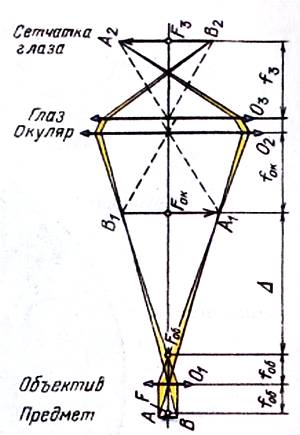

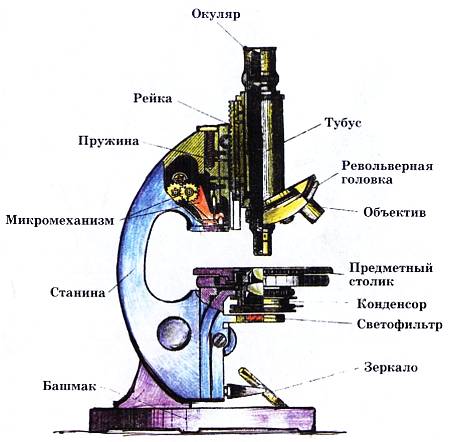

Сразу же станет заметно, что очень сильного освещения препарата не требуется. Чувствительность камеры достаточно велика. В наших опытах при освещении прозрачного объекта при помощи луча света лампы 100 Вт, расположенной на расстоянии 1,5 м (луч направляется в отверстие предметного столика плоским зеркалом), ПЗС-матрица как бы «захлебывалась», переходила на нелинейный режим. В средней части экрана появлялось желто-оранжевое пятно, лишенное деталей изображения. Для устранения даже приходилось «сбивать», намеренно ухудшать освещение до такого уровня, который для обычного наблюдения через окуляр считается недостаточным. Несмотря на это, изображение на экране получается превосходным. При помощи телекамеры удается вести длительное наблюдение живых клеток, не опасаясь их гибели.

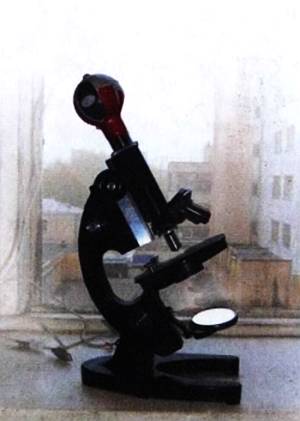

Укрепить телекамеру на тубусе микроскопа можно при помощи виниловой изоляционной ленты, как это показано на рисунке. Верхнюю кромку тубуса следует во избежание случайного контакта с элементами платы камеры оклеить изолентой с внутренней и наружной стороны.

А. ИЛЬИН

Рисунки автора

* * *

Дорогие друзья, как и обещали, мы попросили ряд федеральных ведомств прокомментировать статью «Проблема поющего крюка», опубликованную в «ЮТ» № 2 за 2008 г.

В статье, напомним, речь шла о том, что электромагнитные поля радио- и телевизионных передатчиков могут многократно усиливаться строительными конструкциями и превышать безопасные для человека величины.

Заместитель руководителя Федерального агентства по надзору в сфере природопользования (Росприроднадзор) O.Л. Митволь (мы обратились к нему, полагая, что человек — это все же часть природы и условия его жизни нуждаются в постоянном наблюдении) от комментариев воздержался.

Министерство информационных технологий и связи Российской Федерации в письме за подписью заместителя министра Б.Д. Антонюка констатировало, что «радиочастотный спектр должен использоваться рационально, эффективно и экономично», и сослалось на другие ведомства, которые должны осуществлять контроль радиочастот. И лишь Федеральная служба по надзору в сфере защиты прав потребителей и благополучия человека (Роспотребнадзор) сообщила, что проблема переизлучения электромагнитных полей будет дополнительно исследована.

Проверить все дома страны, конечно, в один день не удастся, и потому мы публикуем сегодня еще одну конструкцию индикатора напряженности электромагнитного поля, разработанную профессором В.Т. Поляковым.

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Рамочный УКВ-индикатор поля

В простом индикаторе поля УКВ-радиовещательных и ТВ-станций, о котором мы рассказывали, антенной служил раздвижной телескопический диполь — комнатная ТВ-антенна. Пользоваться им не слишком удобно из-за больших размеров даже в диапазоне УКВ. Ведь длина диполя должна составлять около половины длины волны.

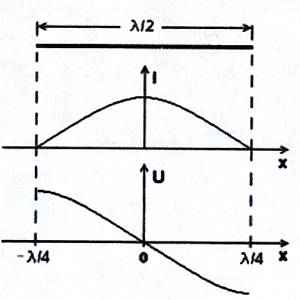

Приходящая радиоволна, как известно, создает в диполе электрические колебания тока I и напряжения U. На рисунке 1 показано распределение амплитуд этих колебаний. Видно, что ток максимален в середине диполя, а напряжение — на его концах. Если провод диполя разорвать посередине и подключить нагрузку (детектор, кабель снижения), то сопротивление — отношение напряжения к току — составит около 73 Ом. Вот потому в телевидении принят 75-омный стандарт на кабели.

Диодный детектор имеет значительно большее сопротивление, то есть ему нужно большее напряжение и меньший ток.

Рис. 1

А что, если согнуть полуволновый диполь в кольцо и сблизить его концы, как показано на рисунке? Тогда на концах, то есть в точке питания, будет максимально возможное напряжение!

Именно так поступил Генрих Герц, экспериментально обнаруживший электромагнитные волны, создаваемые искровым вибратором, в 1887 году. Детекторы еще не были изобретены. Маленькие шарики на концах приемного резонатора Герца были сближены на расстояние в доли миллиметра, и при работе вибратора между ними проскакивали искорки.

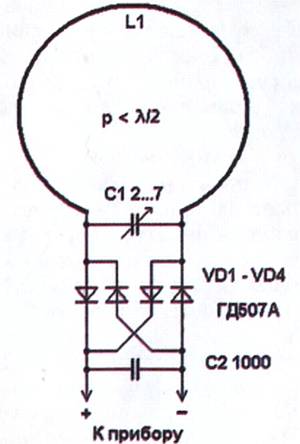

Размеры кольца удается еще уменьшить, подключив в точке питания конденсатор переменной емкости (КПЕ) С1 (см. рис.). У нас получится колебательный контур из одновитковой катушки L1 и КПЕ С1 и появится возможность настраивать антенну на разные частоты, не изменяя ее размеров, а только вращая ручку КПЕ. Принимать она будет менее эффективно, чем развернутый полуволновый диполь, но напряжение на выводах создаст большее, за счет резонансных свойств. Остается подключить описанный ранее мостовой детектор и измерительный прибор — индикатор поля готов.

Рис. 2

Получился простой детекторный УКВ-приемник. Он содержит рамку диаметром 20 см — один виток медного провода ПЭЛ 2,0 или более толстого. Изоляция провода значения не имеет. Воздушный КПЕ должен иметь максимальную емкость не более 15 пФ, он может содержать одну подвижную и две неподвижных (или одну неподвижную и две подвижных) пластины площадью менее 1 см ², а если площадь несколько больше, то всего пару пластин. Подойдут КПЕ точной настройки от транзисторных приемников с КВ-диапазоном. Еще в приемнике диодный мост 4хГД507, блокировочный конденсатор емкостью 1000 пФ (величина его емкости некритична) и тестер М-832.

На балконе 9-го этажа моего дома, в лучшей точке приема, индикатор показывает 1,3 В (!) при настройке на середину FM-диапазона 100 МГц. До радиоцентра в г. Балашихе, откуда излучает десяток FM-станций, километра четыре, но прямой видимости нет — мешают крыши других 9-этажных домов. У другого окна, где видно Останкинскую ТВ-башню (18 км), индикатор показывает 0,25 В на частоте первого телевизионного канала (50 МГц), а наушниками (включены вместо тестера) слышно кадры ТВ. На рабочем столе автора — около 50 мВ, как видно на фотографии.

Измерьте напряженность поля в вашей квартире или в доме, и если вам покажется, что она непомерно велика, немедленно связывайтесь с органами Роспотребнадзора.

В. ПОЛЯКОВ, профессор
