Одно из последних решающих сражений произошло тогда возле Нового Орлеана. Южные штаты, надеясь на победу, применили чудо-оружие — броненосный пароход «Мерримак». На его палубе располагалась огневая точка со множеством пушек, а ее наклонные стены были изготовлены из тридцатисантиметровых дубовых брусьев, не пробиваемых тяжелыми орудиями того времени.

Северяне противопоставили им «Монитор» — боевой корабль принципиально новой конструкции. Он имел предельно низкую осадку (речные волны порою захлестывали его палубу) и всего одну пушку. Но она располагалась в поворотной бронированной башне. В бою «Мерримак» вынужден был развернуться к своему противнику боком и представлял собою отличную мишень. «Монитор», напротив, мог стрелять из любой позиции.

Решающая битва войны Севера и Юга: « Монитор» против « Мерримака».

Стволы пушек на «Мерримаке» установили в расчете на стрельбу с больших расстояний, с заметным наклоном вверх. Из-за этого вблизи него образовывалась непростреливаемая зона.

«Монитор», став к «Мерримаку» носом, превратился в цель ничтожных поперечных размеров и, прорвавшись через огонь пушек, вошел в «мертвую зону» и пошел на таран. Броненосец «Мерримак», последняя надежда южан, затонул. Гражданская война закончилась победой Севера.

На рисунках — схематические модели броненосцев «Монитор» и «Мерримак». Они легко и быстро получаются из упаковочного пенопласта. Пенопласт имеет зернистое строение, и если детали из него вырезать ножом, то получится грубо, а уточнять форму при помощи наждачной бумаги долго. Поэтому есть смысл сделать простейший тепловой резак из доски и упругой стальной рамки. К ней винтами крепится кусок нихромовой проволоки из старого кипятильника.

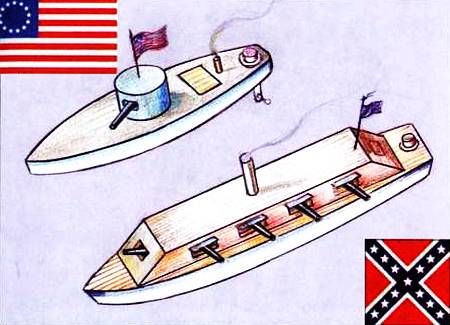

Упрощенные модели « Монитора» и « Мерримака». Корпус вырезан из пенопласта.

В зависимости от толщины ее накаляют электрическим током напряжением 6 — 12 В. (Его можно получить от трансформатора аппарата для выжигания по дереву или от тиристорного регулятора напряжения люстры.)

Обычно проволоку нагревают до температуры 150–200 °C. Такой температуры достаточно для быстрого и чистого плавления пенопласта. Имейте только в виду: нагреваясь, проволока удлиняется и начинает провисать. Поэтому, закрепляя в рамке, ее следует предварительно натянуть.

И еще одно дополнение, связанное опять-таки с быстротой работы. Двигателем для всех моделей будет подвесной лодочный электромотор для игрушек, который в принципе можно купить. Если же с этим будут проблемы, используйте моторчики от старых плееров или игрушек. Самая главная деталь подвесного мотора — угловая передача — выполнена из эластичной толстостенной трубочки от детских прыгалок.

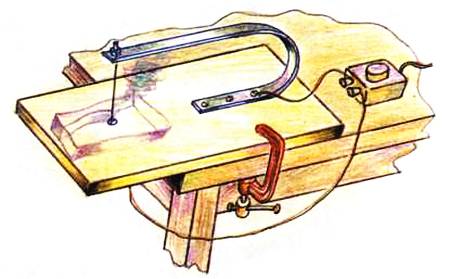

Станок для резки пенопласта.

Мы обещали вам пять моделей. Уместен вопрос: «Где остальные?»

По такому же принципу можно быстро сделать три вполне современных крейсера или бронекатера. В качестве орудийных башен можно использовать подходящие по размерам башни от игрушечных танков. Броненосцы «Монитор» и «Мерримак» были уникальны. Их достаточно сделать всего два.

Но крейсеры и бронекатера можно делать в любом количестве, лишь бы хватило двигателей. В бою они будут действовать таранным ударом.

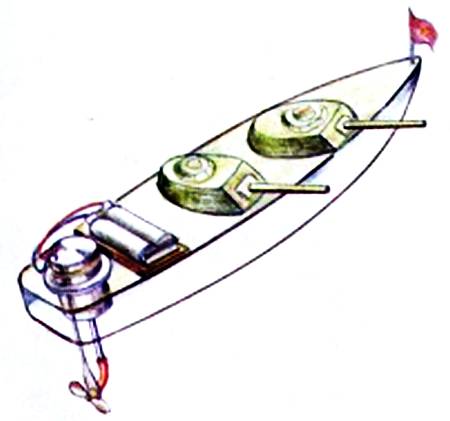

Бронекатер Второй мировой войны. Корпус из пенопласта, башни от игрушечных танков, мотор подвесной.

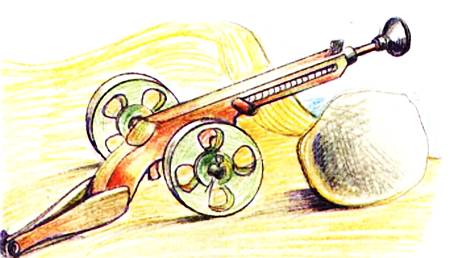

Добавив лафет и колеса из того же пенопласта, пистолет можно превратить в пушку.

С точки зрения истории сражение получится не очень точным, но вашего младшего брата оно займет надолго, особенно если вы еще сделаете береговую линию. На ней можно выложить из камней форты, а в них установить пушки из пружинных пистолетов, поставленных на лафеты из пенопласта.

А. ВАРГИН

Рисунки автора

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Средневолновый регенератор

Регенератор — это особый вид радиоприемника.

Изобрел его американский радиолюбитель, а позднее — знаменитый радиоспециалист Эдвин Армстронг, еще будучи студентом, в 1914 году. До середины 1930-х годов регенератор оставался самым распространенным типом радиоприемника, но сейчас основательно забыт. В те годы он содержал одну или две лампы, первая работала детектором, вторая — усилителем звуковой частоты.

Уникальные радиоприемные качества регенератора — высокая чувствительность и избирательность — объясняются положительной обратной связью, которая компенсирует потери во входном контуре и антенной цепи, то есть как бы регенерирует принятый сигнал.

Как плохой приемник сделать хорошим. Теперь в нашем распоряжении появились дешевые полевые транзисторы, позволяющие собрать очень простой и очень экономичный регенератор в виде приставки к любому имеющемуся у вас радиовещательному приемнику со средневолновым диапазоном и значительно улучшить его чувствительность и помехоустойчивость.

Сам приемник не потребует никакой переделки, даже открывать корпус не нужно! Приставка имеет собственную магнитную антенну, которую располагают на расстоянии 10… 20 см параллельно магнитной антенне приемника. Связь между антеннами вполне достаточна, чтобы слабый сигнал, принятый и усиленный регенератором, поступал в приемник и, как обычно, усиливался, детектировался и воспроизводился в нем.

Поскольку функции приставки сводятся только к компенсации потерь в магнитной антенне и увеличению ее добротности, следовательно, и эффективности, ее часто называют умножителем добротности, или Q-yмножителем (добротность обозначают буквой Q).

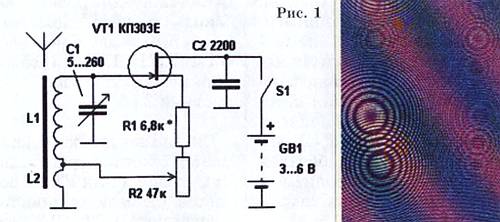

Схема приставки показана на рисунке 1.

Катушка магнитной антенны L1 и конденсатор переменной емкости С1 образуют колебательный контур, перекрывающий, с некоторым запасом, все частоты СВ-диапазона (525…1605 кГц). Сигнал нужной радиостанции, принятый антенной и выделенный этим контуром, поступает на затвор транзистора и модулирует ток, проходящий от батареи питания через канал транзистора (промежуток сток-исток). Этот ток проходит еще и через катушку обратной связи L2, восполняя потери в контуре. Для регулировки обратной связи служит переменный резистор R1; уменьшение его сопротивления увеличивает обратную связь, а с ней и чувствительность, вплоть до возникновения самовозбуждения — генерации собственных колебаний в контуре, которую легко обнаружить по свисту, изменяющемуся при настройке — биениям собственных колебаний с несущими колебаниями принятого сигнала.
