Откуда берется это свечение? В процессе экспериментов Н.Штайнер наблюдал еще одно интересное явление.

Когда алюминиевый электрод едва касался поверхности электролита, кривая тока приобретала N-образную форму, характерную для случая с отрицательным сопротивлением. При этом возникает «белый шум» с частотами до 30 МГц, который можно поймать находящимся поблизости радиоприемником.

Помните, эти эксперименты должны проводиться при полном соблюдении правил техники электробезопасности в присутствии взрослых.

Ю. ПРОКОПЦЕВ

ПОЛИГОН Всё ли мы знаем о магнитах?

Каждый знает: железо и сталь хорошо притягиваются к магниту, а дерево, например, и бумага на магнитное поле не реагируют. Однако, как нам рассказал руководитель Молодежного научно-технического центра А.А. Оликевич, и дерево, и бумагу, и пластмассу тоже можно примагнитить. Все дело только в мощности магнита.

Для проверки сказанного вам нужно вооружиться сильным магнитом. Проще всего такой магнит взять из старого жесткого диска от компьютера. Разберите его и найдите магнит из редкоземельного сплава. Он так мощен, что вы его ни с чем не спутаете.

С этим магнитом у вас получатся все опыты. Ну а если старого винчестера у вас нет, вы можете сделать электромагнит, заострив стальной болт диаметром 16 и длиной около 50 мм и намотав на него виток к витку, слой за слоем обмоточный провод диаметром 0,25 мм до заполнения. Перед этим обязательно намотайте на болт два слоя виниловой изоленты, а поверх нее на расстоянии 30 мм друг от друга установите две картонные шайбы и зафиксируйте их при помощи скотча. Это будет каркас вашей катушки. Питать электромагнит следует от источника постоянного тока с регулировкой напряжения от 12 до 24 В.

Перейдем к экспериментам. Поднесите ваш магнит к обрывкам бумаги, и вы увидите, что они соберутся на его полюсе. В чем же дело?

Строго говоря, сильно или слабо, но с магнитным полем взаимодействуют все вещества. Так, например, молекулы кислорода к магниту притягиваются, атомы висмута — отталкиваются. Но эти взаимодействия очень слабы и проявляются только в очень тонких экспериментах.

Однако железо и некоторые его сплавы, как уже сказано, притягиваются к магниту очень сильно. Поэтому еще в глубокой древности наши пращуры наблюдали притяжение мелких железных предметов природным магнитом — простым обломком железной руды.

Возвращаясь к опыту с бумагой, остается предположить, что она содержит в себе примеси железа. Они могли попасть в диоксид титана — вещество, придающее бумаге белизну, — в процессе его тонкого помола на мельнице со стальными шарами.

Между полюсами магнита горящая спичка не проявляет магнитных свойств.

Спичка остывает в магнитном поле.

Притягиваются к мощному магниту и спички, причем сгоревшие в магнитном поле притягиваются сильнее, чем целые или сгоревшие вдалеке от магнита. Причина в химическом составе спичечной головки.

Принято считать, что она состоит из серы, но это не так. В ее состав входит бертолетова соль и соединения, катализирующие ее распад — МnO ₂; Fe ₂0 ₃и другие.

Fe ₂0 ₃— это красный железняк, реагирующий на магнитное поле. Когда спичка горит вблизи магнита, лишние вещества выгорают, а частички красного железняка разворачиваются параллельно магнитным силовым линиям и в таком виде остаются после остывания. Головка спички оказывается намагничена.

Любые физические явления становятся заметны, когда связанные с ними эффекты достаточно сильны.

Так, сегодня мы знаем, что практически все: стены дома, улица, даже вдыхаемый нами воздух — хоть немножечко, но радиоактивны. Однако по-настоящему обнаружить и изучить радиоактивность удалось лишь после того, как Мария и Пьер Кюри получили радий, испускавший в тысячи раз большее излучение, чем все окружающие нас предметы. Первая ампула с солями радия не только испускала полный набор альфа-, бета и гамма-частиц, но еще и давала яркий свет, при котором ученые могли читать и писать.

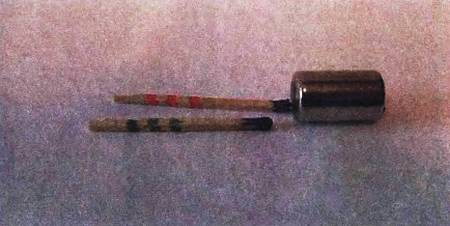

Красная спичка горела и остывала в магнитном поле. Зеленая — вне его. Как видите, красная спичка реагирует на магнит.

С появлением очень сильных постоянных магнитов мы открываем нечто подобное и в отношении материалов, взаимодействующих с магнитным полем.

Отметим, что первыми такие магниты получили создатели сверхлегких электродвигателей, применяемых в авиации. А сейчас на таких магнитах работают электрические авиамодельные двигатели. С помощью редкоземельных магнитов размером с авторучку офтальмологи удаляют из глаз металлические стружки, железную окалину и ржавчину, которая, казалось бы, не примагничивается.

Мелкие редкоземельные магниты применяют даже в некоторых игрушечных строительных наборах. А ученые, используя сверхсильные магниты, ведут эксперименты по получению энергии и даже антигравитации.

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Генератор сигналов звуковой частоты

У меня нередко бывало, что соберешь конструкцию, например, усилитель низкой частоты, а он не работает. То ли схема напечатана с ошибкой, то ли я неправильно что-то сделал. А как проверить, часто не знаю.

Сергей Киселев

г. Омск

Письмо Сергея типично. Часто, собрав конструкцию, радиолюбитель видит, что устройство не работает. Винят автора или журнал — вот, мол, описывают неработающие конструкции! А причина обычно проста — сам что-нибудь не так сделал. У человека ведь нет органов чувств, позволяющих видеть электрический ток, электромагнитное поле или процессы, происходящие в электронных схемах. Помогают это сделать радиоизмерительные приборы — глаза и уши радиолюбителя.

Простейший и абсолютно необходимый прибор — это ампер-вольт-омметр, или авометр, или, в просторечии, тестер. Сейчас тестеры дешевы и доступны, поэтому вряд ли есть смысл изготавливать такой прибор самому. Не гонитесь за дорогими цифровыми моделями — простейший стрелочный прибор вполне подойдет. Он даже удобнее цифрового при налаживании различных устройств, поскольку по движению стрелки легче понять, в какую сторону нужно крутить подстроечный резистор, легче отследить максимум…

Следующий этап — нужно какое-то средство для испытания и проверки телефонов и громкоговорителей, усилителей звуковой частоты (УЗЧ), различных звукозаписывающих и звуковоспроизводящих устройств. Такое средство — это генератор сигналов звуковой частоты, или, говоря проще, звуковой генератор.

Традиционно он вырабатывает непрерывный синусоидальный сигнал, частоту и амплитуду которого можно изменять. Это позволяет проверять все каскады УЗЧ, находить неисправности, определять коэффициент усиления, снимать амплитудно-частотные характеристики (АЧХ) и много всего другого.
