Когда на детекторный диод VD1 поступает положительная полуволна напряжения с контура, образованного емкостью антенны и индуктивностью катушки L1, диод открывается и заряжает блокировочный конденсатор С1. Синусоидальная форма ВЧ-сигнала в контуре U _анти форма напряжения на конденсаторе U _с1показаны на верхнем графике рисунка 4.

Затем конденсатор С1 относительно медленно разряжается через резистор нагрузки R _н(высокоомный, заметьте).

Следующая положительная полуволна ВЧ-напряжения снова открывает диод, но лишь на своей вершине. Таким образом, диод открыт лишь короткую часть периода ВЧ-колебаний и ток через него носит характер коротких импульсов.

Надо полагать, что читатель немного знаком с процессом детектирования амплитудно модулированных (АМ) колебаний и понимает, что если амплитуда ВЧ-сигнала растет в такт со звуковым напряжением, то увеличивается и среднее напряжение на конденсаторе С1, а если уменьшается, то и напряжение падает. Тогда вместе с постоянной составляющей напряжения в нагрузке выделятся и колебания звуковых частот.

Итак, у нас есть импульсы тока через диод, вполне подходящие для понижающего инвертора. Но как их выделить и использовать для управления транзисторным ключом? Оказалось, это несложно!

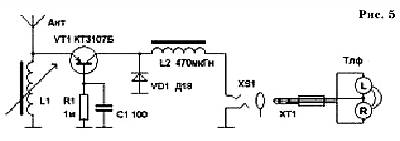

Мы используем в качестве диода переход эмиттер — база самого ключевого транзистора. В этом и состоит главная «изюминка» предлагаемого здесь приемника. Полная его практическая схема показана на рисунке 5.

АМ-сигнал с контура С _антL1 подан на эмиттер транзистора VT1, а в цепи базы включена нагрузка — высокоомный резистор R1, шунтированный блокировочным конденсатором малой емкости С1. Расход энергии сигнала в этой цепи невелик, но ток через переход эмиттер-база носит характер коротких импульсов. Во время импульса тока транзистор открывается и основной ток (более 90 %) поступает в накопительную индуктивность — дроссель L2, а через него — в телефоны, точно так же, как в инверторе.

Катушка L1 взята от магнитной антенны (МА) любого транзисторного приемника. Если емкость нашей внешней антенны невелика, можно обе катушки, ДВ- и СВ-диапазонов, имеющиеся в МА, соединить последовательно.

Настройка на радиостанции ведется выдвиганием ферритового стержня той же МА. Дроссель L2 — фабричный, индуктивностью от 300 мкГн и более.

Телефоны подберите по максимальной громкости приема (если есть выбор), некоторые имеют совсем малую отдачу. Два стереотелефона лучше соединить последовательно, для этого используйте только «горячие» выводы разъема XS1, а «земляной» вывод оставьте свободным. Транзистор лучше выбрать германиевый, высокочастотный. Подойдут также ГТ313, КТ363, КТ3109 или устаревшие П403, П423, ГТ308. Испытайте транзисторы, какие найдете, и выберите лучший.

Вместо диода Д18 подойдет любой высокочастотный германиевый.

С наружной антенной длиной всего около 10 м и низкоомными наушниками сначала был испытан приемник по схеме (рис. 3). Детектор сильно шунтировал контур, поэтому избирательности не было никакой, несколько станций принимались одновременно, а звук был очень тихим.

При переходе к схеме (рис. 5) громкость значительно возросла, а настройка на станции стала «острой», то есть радикально улучшилась избирательность. Количественных измерений не было проведено, и я надеюсь, что найдутся радиолюбители-энтузиасты, которые их проведут.

Сообщайте о результатах!

В. ПОЛЯКОВ, профессор
