Юный техник, 2009 № 04

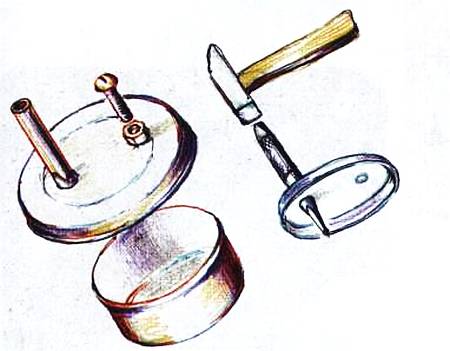

Новую крышку мы сделаем, например, из крышки от банки с кофе. К ней нужно заранее припаять кусок медной трубки и гайку, через отверстие в которой в парогенератор будет заливаться вода. Отверстие для заливки воды диаметром 3 мм можно просверлить, а отверстие для трубки лучше пробить бородком на деревянной доске. Сделать это нужно так, чтобы заусенцы, образовавшиеся после пробивки, были направлены внутрь. Через них должна туго входить медная трубка. К этим заусенцам мы ее и припаяем, а затем повторим пайку с наружной стороны. После этого припаяем крышку к банке и проверим швы на герметичность, намылив их и подув в трубку. Если где-то появится пузырь, мыло нужно смыть и пропаять шов повторно.

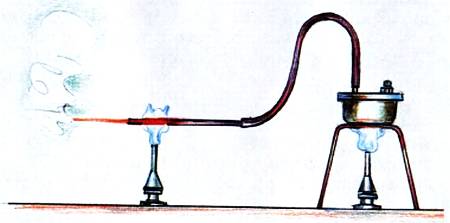

Парогенератор даст обычный влажный пар. Чтобы сделать его перегретым, нужно пропустить его через трубку длиной 300 мм и подогреть ее конец другой горелкой. Металлическую трубку при этом закрепите на универсальном штативе и соедините с парогенератором отрезком любого подходящего пластикового шланга.

НАУЧНЫЕ ЗАБАВЫ

КАКОЕ — КРУТОЕ, КАКОЕ — СЫРОЕ?

Приготовь для опыта: 2 яйца, 2 резиновых кольца, нитки, тарелку.

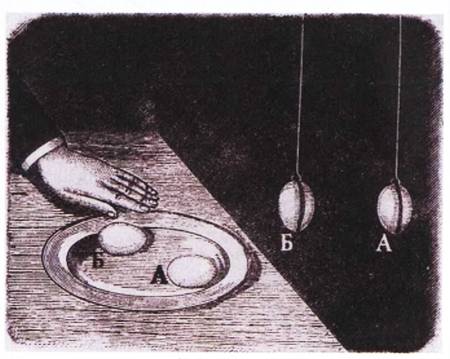

Надень на сырое яйцо А по длине резиновое колечко; то же сделай и с крутым яйцом Б. Подвесь оба яйца на проволочные крючки, привязанные к ниткам. Теперь каждое из яиц поворачивай, чтобы нитки скрутились равным числом оборотов, потом отпусти яйца.

Крутое яйцо Б быстро завертится в одном направлении, потом — в обратном, снова и снова; оно довольно долго будет вертеться, прежде чем остановиться. А сырое яйцо остановится почти тотчас же. Это объясняется тем, что содержимое крутого яйца составляет со скорлупой единое целое и вращается вместе с нею; а в сыром яйце вращается только скорлупка, и движение лишь в незначительной степени передается содержимому яйца.

Еще проще отличить крутое яйцо от сырого можно так: пусти яйца вертеться волчком по тарелке, потом на мгновение положи на них руку, чтобы остановить их движение. Когда ты уберешь руку, крутое яйцо будет лежать совершенно неподвижно; сырое будет продолжать вращаться, потому что ты остановил его скорлупу, но не остановил содержимое. А как только ты уберешь руку, содержимое этого яйца в своем движении увлечет за собой и скорлупу.

ПНЕВМАТИЧЕСКИЙ ПИСТОЛЕТ

Приготовь для опыта: трубку, палочку и сырую картофелину.

Приготовь трубку длиной около 8 см и толщиной в 1 см, затем выстругай из дерева палочку так, как изображено на рисунке, — круглую, с квадратной ручкой. А снаряды изготовь из картошки. Нарежь картофелину на ломтики толщиной в палец; потом поставь на такой ломтик трубку своего пистолета одним концом и нажми. Картофельный снаряд останется в трубке. Тогда ты повернешь ее другим концом и вырежешь второй цилиндрик. Твой пневматический пистолет теперь заряжен. Толкни поршнем один из цилиндров; воздух впереди него сожмется и с силой выбросит из трубки второй цилиндр.

ДУХОВОЕ РУЖЬЕ

Приготовь для опыта: кисточку для рисования, бумажную трубку.

Отличный снаряд для духового ружья можно сделать из старой кисточки для рисования или из пучка волос, туго связанных ниткой и оклеенных с одного конца полоской бумаги. Духовым ружьем может быть бумажная, металлическая или стеклянная трубка.

Обычно снаряд должен быть точно рассчитан по калибру оружия. Но из нашего духового ружья можно стрелять и большими, и маленькими «пулями». Стоит подуть в трубку, как волоски нашего снаряда раздвинутся и плотно закроют весь канал трубки. Если продолжать дуть, воздух в трубке сожмется и с силой выбросит снаряд из духового ружья. Хороший стрелок может всадить такую «пулю» в мишень с расстояния в 4–5 метров!

СВЕЧА, ПОГАСНИ!

Приготовь для опыта: воронку, широкий сосуд, свечу, спички и мыльный раствор.

Очень большие и красивые пузыри — до 30 см в диаметре! — можно выдувать из стеклянной или жестяной воронки. Воронку опускать нужно в широкий сосуд, чтобы хорошо смочить в мыльном растворе ее края.

Осторожно, держа воронку вертикально, подними ее и дуй с передышками, каждый раз зажимая пальцем узкий конец воронки, иначе сила натяжения мыльной пленки выгонит воздух из шара. А пленка сжимает этот воздух с изрядной силой. В этом очень легко убедиться. Поднеси узкий конец воронки к горячей свечке и скажи: — Свеча, погасни!

Пламя станет меркнуть, меркнуть, а потом потухнет.

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Музыка сфер

Любительский радиоприем не ограничивается поиском в эфире различных, в том числе самых далеких, радиостанций. Когда надоедает слушать радиопередачи и смотреть ТВ, хочется чего-нибудь естественного: красивых видов природы, шума ветра, журчания воды, пения птиц. К удивительным явлениям природы относятся и естественные радиоизлучения нашей планеты. Их можно послушать в ОНЧ — особо низкочастотном диапазоне радиоволн, то есть на звуковых частотах!

Дальность распространения сверхдлинных радиоволн огромна — сотни тысяч километров. Эти волны распространяются как бы в волноводе, образованном поверхностью Земли и ионосферой на высоте 70… 100 км. Оба слоя на ОНЧ оказываются хорошими проводниками, а слой воздуха между ними — хорошим изолятором.

Импульсы радиоизлучения от ударов молний при тропических грозах, например, достигают наших широт иногда в сильно искаженном виде. Из-за дисперсии (неодинаковых условий распространения для различных частот спектра) вместо короткого треска мы слышим что-то подобное звуку гонга или довольно длинный свист понижающегося тона — так называемый свистящий атмосферик.

«ОНЧ-хоры», «Шипения», «Львиный рык» — эти названия присвоены разным естественным сигналам за их характерные особенности. Большинство естественных низкочастотных излучений возникает, когда в магнитосферу Земли врывается поток заряженных частиц, излучаемых при вспышках на Солнце. Они же вызывают магнитные бури, полярные сияния, нарушения радиосвязи на коротких волнах и многие другие явления. Не исключено влияние «космической погоды» на нашу обычную, земную.

Атмосферики были услышаны как помехи сразу же после возникновения радио. Но свистящие атмосферики регистрировались и ранее на длинных проводных линиях связи. В последние годы интерес к приему естественных «голосов» Земли чрезвычайно возрос в связи с успехами геофизических наук и расширением наших знаний о радиационных поясах и магнитосфере Земли, расположенных еще выше ионосферы. Радиолюбители самостоятельно конструируют приемники для прослушивания ОНЧ-эфира и организуют экспедиции в удаленные районы с низким уровнем помех.

Особый энтузиаст такого «натурального радио», Стив Мак-Гриви, живущий в Америке, оборудовал даже свой микроавтобус целой лабораторией и выезжает послушать атмосферики в удаленные районы, включая Северную Канаду. Его коллекция записей на магнитную ленту и диски уникальна. Стив разработал простой приемник, вполне доступный для повторения даже начинающим радиолюбителям (см. рис. 1).

Схема приемника немного модифицирована под отечественные радиодетали. Он представляет собой двухкаскадный УЗЧ с высоким входным сопротивлением, подходящим для работы со штыревыми антеннами высотой от 1,5 до 4 м (отрезок изолированного провода, поднятый на удочке или закинутый на ветку дерева).
