Юный техник, 2009 № 07

Когда наловчишься выдувать таким способом мыльные шары, попробуй выдуть пузырь без проволочного кольца. Окуни руку, сжатую в кулак, в мыльную воду, потом раскрывай кулак постепенно, складывая большой и указательный пальцы в кольцо. Вынь осторожно руку из мыльного раствора; это кольцо окажется затянутым пленкой. Поверни теперь руку ладонью кверху и дуй прямо в горсть. Может быть, тебе удастся выдуть таким образом, без трубки и без кольца, огромный пузырь до 20 см в диаметре.

< image l:href="#" />

БЫСТРОХОДНЫЕ КОРАБЛИКИ

Приготовь для опыта: поднос, мел, спички, цветную бумагу, уксус, стакан и яйцо.

Целый флот мы заставим двигаться на подносе. Корпус каждого судна сделан из мела, мачты — из спичек с флагами из цветной бумаги. Трубы и другие детали тоже выполнены из спичек и бумаги. Дно кораблей должно быть совершенно плоским.

Расставь корабли на подносе и налей на него тонкий слой уксуса. Кораблики моментально окружатся пеной и начнут перемещаться. Они будут двигаться направо и налево, сталкиваться.

Вот причина этого забавного явления: под влиянием уксуса из мела выделяется углекислота, она поднимается вверх пузырьками, и потому вокруг корабликов образуется пена. Углекислота выделяется так сильно, что слегка приподнимает мел из жидкости и толкает кораблики во всех направлениях.

Положи яйцо в стакан с уксусом, и через некоторое время оно станет вертеться вокруг своей большой оси. Уксус действует на яичную скорлупу (в ней много извести) и выделяет углекислоту — это и заставляет двигаться яйцо.

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Электростатические громкоговорители и телефоны

Как известно, электростатические громкоговорители отличаются высоким качеством звука, но это редкие и дорогие изделия. А про электростатические телефоны многие даже не слышали по той простой причине, что промышленность их не выпускает. Рынок заполнили электродинамические головки, используемые как в больших акустических системах (АС), так и в миниатюрных телефонах, вставляемых в уши.

В то же время полузабытые «электростаты» имеют массу достоинств, определяемых самим принципом работы. Масса колеблющейся металлизированной пленки в них ничтожна, и она передает свои колебания воздуху практически без потерь и без искажений. А это, в свою очередь, обеспечивает высокий КПД и хорошее качество звука. Конструкция несложна и вполне доступна для самостоятельного изготовления.

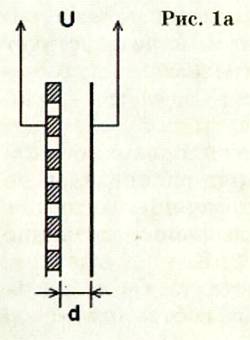

Простейший электростатический громкоговоритель устроен так: пленка располагается параллельно плоской металлической пластине с отверстиями для прохода воздуха (рис. 1а).

Зазор dмежду пленкой и поверхностью пластины делают как можно меньше, но достаточным, чтобы не мешать колебаниям пленки. Если между пластиной и пленкой приложить напряжение U _ппорядка сотен вольт (поляризующее) с наложенными на него колебаниями звуковой частоты U _зв(рис. 1б), то в зазоре возникнет электрическое поле, вызывающее притяжение пленки и пластины.

Сила притяжения приведет в колебательное движение пленку и окружающий ее воздух, то есть создаст звук.

На мысль о том, что электростатический излучатель для небольшого маломощного громкоговорителя или телефонов легко сделать в любительских условиях, навел старый учебник по электроакустике. Там был описан телефон с ненатянутой мембраной, свободно лежащей между двумя перфорированными металлическими пластинами. Необходимый зазор получался из-за естественных неровностей пленки.

Воспользовавшись этой идеей и разыскав в «запасах» пару одинаковых перфорированных пластин из фольгированного гетинакса, еще в начале 2001 г. удалось провести несколько вполне успешных опытов. Размеры пластин были 160x180 мм, каждая содержала множество равномерно распределенных по площади отверстий диаметром 2 мм. По счастью, пластины имели небольшую естественную вогнутость со стороны фольги (вероятно, от старости), поэтому никаких разделительных прокладок не понадобилось.

Конструкция излучателя показана на рисунке 2. Первый рисунок (рис. 2а) дает фрагмент конструкции в увеличенном виде.

Пластины 1располагаются фольгой друг к другу, между ними вкладывается лист металлизированной пластиковой пленки 2(металлизация справа), и вся система скрепляется винтами 3по углам (рис. 2б).

Использовалась пленка от цветочных букетов, толщина ее оказалась равной 35 мкм. Под винты следует положить изолирующие шайбы, а от фольги пластин сделать выводы 4, тоже из медной фольги, которые послужат выводами громкоговорителя.

Другой вариант — сделать на пластинах выступы, не совпадающие при сборке излучателя, тогда провода припаиваются прямо к фольге на выступах. Заусениц, задиров, паек или других подобных выступающих неоднородностей на поверхности, соприкасающейся с пленкой, быть не должно, при необходимости они убираются наждачной бумагой.

В том случае, если естественной вогнутости у пластин нет, по периметру устанавливается прокладка из тонкого картона 5с той стороны пленки, где нет металлизации. Несколько картонных кружков 6той же толщины целесообразно приклеить и в середине пластины. Они создадут необходимый зазор, «выведя из строя» очень незначительную площадь излучателя. Собственно говоря, фольгированная пластина, расположенная со стороны металлизации пленки, нужна только для хорошего контакта с последней, а также для защиты пленки от механических повреждений.

Чтобы ослабить эффект акустического короткого «замыкания», изготовленный излучатель следует установить в какой-либо корпус или на отражательную доску. Очень удобно использовать полированную боковую стенку корпуса старого цветного телевизора. В ней уже имеется подходящее прямоугольное отверстие, закрытое декоративной решеткой.

В. ПОЛЯКОВ, профессор

(Окончание следует)
