Вы можете использовать приведенные данные и для самодельного домашнего усилителя с 12-вольтовым питанием. Когда-то такие усилители с единственным динамиком вполне устраивали владельцев и «Москвичей» и «Жигулей». Времена меняются, требования растут, теперь и домоседы и автомобилисты хотят все больших мощностей, хотя, на взгляд автора, вряд ли это чем-нибудь оправдано.

В домашних усилителях повышают напряжение питания, и выходная мощность растет пропорционально его квадрату, то есть весьма быстро. Так при 24 В получается уже 18 Вт, а при 36 В — 40 Вт.

В автомобиле с его стандартным 12-вольтовым аккумулятором напряжение питания усилителя повысить трудно и дорого — нужен специальный преобразователь. Стали искать другие возможности, в частности, разработали громкоговорители с сопротивлением 2 Ом. Это позволило повысить мощность УМЗЧ до 9 Вт, но КПД упал, поскольку возросли потери в соединительных проводах. Нашли другой, более изящный, путь повышения выходной мощности вчетверо при тех же напряжении питания и сопротивлении нагрузки.

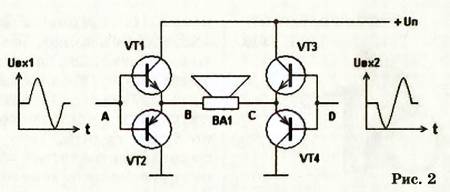

Речь идет о мостовом УМЗЧ, представляющем собой, по сути, два одинаковых усилителя, питаемые сигналом в противофазе и присоединенные к двум выводам громкоговорителя (рис. 2).

Когда один усилитель отрабатывает положительную полуволну ЗЧ и напряжение в точках Аи Вприближается к напряжению питания, другой усилитель отрабатывает отрицательную и напряжение в точках Си Dприближается к нулю. В результате амплитуда напряжения на громкоговорителе возрастает вдвое, до 12 В, а выходная мощность вчетверо — до 18 Вт.

И еще одно достоинство: поскольку постоянная составляющая напряжений в точках Ви Содинакова (половина напряжения питания), разделительный конденсатор большой емкости оказывается не нужен. По мостовой схеме построены УМЗЧ большинства современных автомагнитол.

Следующий этап проектирования вашего собственного усилителя — выбор транзисторов для оконечного каскада по их предельно допустимым параметрам. Коллекторное напряжение должно быть не меньше напряжения питания, а допустимый ток — не меньше амплитуды тока в нагрузке.

А мощность, рассеиваемая выходными транзисторами, должна быть, по крайней мере, не меньше, чем выходная мощность усилителя. Ранее выпускали довольно много германиевых транзисторов средней и большой мощности, и среди них удавалось выбрать подходящие. Теперь они сняты с производства, и приходится использовать кремниевые. Они менее подходят для УМЗЧ, поскольку у них выше порог открывания (0,5 В вместо 0,15 В) и потому труднее устранить искажения типа «ступенька».

Кроме того, они более высокочастотные, что для УМЗЧ с полосой не более 20 кГц бесполезно, а иногда даже вредно — может возникнуть самовозбуждение на высоких и сверхвысоких частотах, которое не то что устранить, даже заметить бывает трудно.

В. ПОЛЯКОВ, профессор

(Окончание следует)
