Юный техник, 2010 № 11

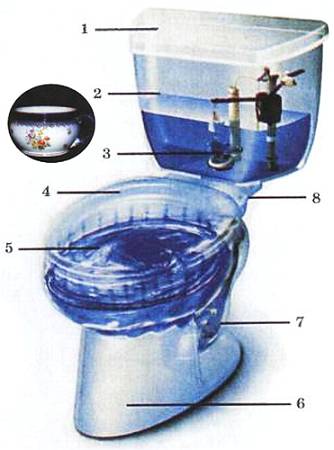

Теперь остается установить на полочку сливной бачок и загерметизировать место стыка резиновой манжетой, имеющей вид конуса. Более узкую часть конуса натягивают на соединительный патрубок, а большую выворачивают наизнанку. Затем, при совмещении горловины унитаза и патрубка, широкую часть конуса отворачивают обратно, надевая на горловину.

Работа требует физической силы, аккуратности и известной ловкости. Поэтому советуем потренироваться в проведении этой операции на новом унитазе еще до его монтажа.

Виктор ЧЕТВЕРГОВ

КОЛЛЕКЦИЯ «ЮТ»

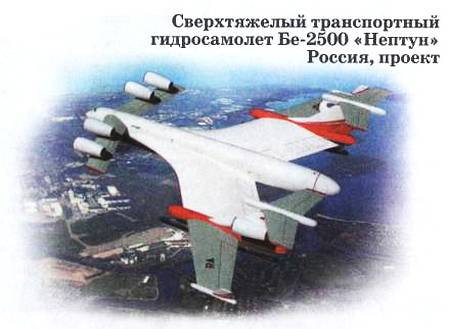

Как считают конструкторы, грузопассажирский самолет Бе-2500сможет выполнять полеты как в высотном, так и в экранном режимах. Взлет самолета с воды должен выполняться с использованием эффекта поддува — выхлопные газы двигателей, установленных по бокам передней части фюзеляжа, направляются под крыло, где в замкнутом объеме создают своеобразную газовую подушку, облегчающую отрыв от воды.

Бе-2500планируется снабдить убирающимся шасси, рассчитанным на минимальную взлетную массу. Оно будет использоваться лишь при перелетах на заводские аэродромы для проведения ремонтных работ.

Бе-2500найдет применение в области перевозок коммерческих и специальных грузов на трансокеанских маршрутах. Он может стать платформой для доставки космических кораблей в верхние слои атмосферы экваториальной зоны Земли. Возможно использование Бе-2500 для доставки десантных подразделений быстрого реагирования, проведения спасательных операций на море, а также в процессе разведки и добычи полезных ископаемых в зоне шельфов и архипелагов.

Технические характеристики:

Длина самолета… 115,5 м

Высота… 29,12 м

Размах крыла… 125,51 м

Площадь крыла… 3184 м ²

Взлетный вес… 2500 т

Крейсерская скорость полета:

в высотном режиме… 770 км/ч

в экранном режиме… 450 км/ч

Максимальная дальность полета… 16 000 км

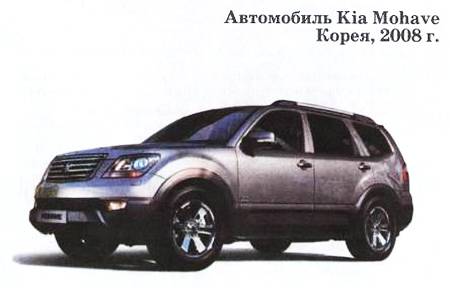

Рамный внедорожник Kia Mohaveбыл представлен в 2008 году на автосалоне в Детройте под маркой Kia Borregoи сразу привлек внимание посетителей.

Внешность автомобиля можно считать излишне строгой. Оснащение Mohaveв дорогой комплектации достаточно богато: экран камеры заднего вида в салонном зеркале, регулируемый педальный узел, настройка рулевой колонки в двух плоскостях, подогрев сидений второго ряда, система с навигацией и DVD.

Но даже самая простая комплектация может похвастаться хорошо профилированными сиденьями, неплохой обзорностью, отличной эргономикой и шумоизоляцией. А главное — вместительность.

Что касается водителей, то большинство из них отмечают, что рулевое управление Mohaveобеспечивает вполне достойную обратную связь.

Технические характеристики (двигатель 3,8 л):

Количество дверей/мест… 5/7

Длина автомобиля… 4,880 м

Ширина… 1,915 м

Высота… 1,765 м

Колесная база… 2,895 м

Клиренс… 217 мм

Снаряженная масса… 2159 кг

Объем двигателя… 3778 см ³

Мощность двигателя… 275 л.с.

Максимальная скорость… 190 км/ч

Разгон с места до 100 км/ч… 8,5 с

Расход топлива в городе… 15,1 л/100 км

Расход топлива на шоссе… 9,6 л/100 км

Диаметр разворота… 11,0 м

УНИВЕРСИТЕТЫ «ПБ» Шаги к изобретению

В «ЮТ» № 7 за 2010 г. мы начали публиковать изложение книги патентного поверенного РФ, давнего друга нашего журнала А.П. Ефимочкина, в которой говорится о том, какие шаги нужно последовательно предпринять, чтобы мелькнувшая в вашей светлой голове идея превратилась в полноценное изобретение. Продолжаем публикацию.

ШАГ 31. МЕТОД ФОКАЛЬНЫХ ОБЪЕКТОВ

Он включает в себя последовательное выполнение следующих процедур.

Выбирается фокус объекта проектирования, содержащий сущность решаемой проблемы.

Она, например, может заключаться в создании необычной формы какого-либо объекта, получении новых свойств. В качестве исходных объектов могут выступать известные предметы — компьютер, аквариум, шкаф, стул.

Случайным образом, например из книг, газет и журналов, выбираются 5–6 наименований существительных, желательно, непосредственно не связанных с проектируемым объектом. Например, черепаха, лес, море, тепло, молоток.

Определяются признаки, прилагательные к существительным. Например, черепаха — медленная, панцирная. Лес — смешанный, хвойный.

Море — волнующееся, широкое.

Прилагательные по очереди связывают с исходным существительным и производят ассоциативный поиск возможных вариантов новых объектов из полученных сочетаний. Например, панцирный компьютер предназначен для работы в военно-полевых условиях, в транспорте — он имеет прочный корпус для исключения возможных поломок от ударов.

Волнующийся компьютер проявляет «машинные» эмоции, например, при каких-либо ошибочных или правильных действиях пользователя.

Вместо прилагательных можно взять любые существительные (стул, кастрюля, замок) или глаголы (разгибаться, колебаться, смеяться) и объединять их с объектом — фокусом.

Пример: компьютер — стул, компьютер — кастрюля и т. д. Компьютер разгибается, компьютер колеблется…

Развитием этого метода может стать использование других частей речи — числительных, местоимений, наречий.

На последнем этапе проводится оценка полученных сочетаний и отбор перспективных решений.

ШАГ 32. МЕТОД ГИРЛЯНД И АССОЦИАЦИЙ

Метод имеет много сходного с методом фокальных объектов.

Применяется для поиска новых конструктивных, дизайнерских решений модернизируемого объекта и включает последовательное выполнение ряда операций обработки информации.

1-й этап— определение синонимов объекта. Выберем объект, который требуется модернизировать, например, пуговицу. Ее синонимами являются — молния, петля, застежка типа «репей». Составляем гирлянду синонимов: пуговица — кнопка — петельная застежка — застежка типа «репейник».
