Занимательная физика. Книга 2

В связи с особенностями подводного зрения находится, по всей вероятности, то обстоятельство, что многие рыбы имеют серебристую окраску. По мнению зоологов, такая окраска есть результат приспособления рыб к цвету расстилающейся над ними водной поверхности: при наблюдении снизу поверхность воды, как мы знаем, кажется зеркальной — вследствие «полного внутреннего отражения»; а на таком фоне серебристо-окрашенные рыбы остаются незаметными для охотящихся на них водных хищников.

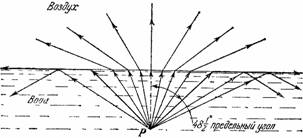

Рисунок 118. Лучи, исходящие из точки P под углом к перпендикуляру падения больше предельного (для воды — 48,5 градусов), не выходят в воздух из воды, а целиком отражаются внутрь.

Рисунок 119. Дуга наружного мира в 180° сокращается для подводного наблюдателя до дуги в 97°; сокращение тем сильнее, чем далее отстоит часть дуги от точки зенита (0°).

Мир из-под воды

Многие и не подозревают, каким необычайным казался бы мир, если бы мы стали рассматривать его из-под воды: он должен представляться наблюдателю измененным и искаженным почти до неузнаваемости.

Вообразите, что вы погружены в воду и смотрите из-под водной скатерти в мир надводный. Облако, висящее в небе прямо над вашей головой, нисколько не изменит своего вида: отвесный луч не преломляется. Но все остальные предметы, лучи которых встречают водную поверхность под острыми углами, представляются искаженными: они словно сожмутся по высоте — тем сильнее, чем острее угол встречи луча с водной гладью. Это и понятно: весь мир, видимый над водой, должен уместиться в тесном подводном конусе; 180 градусов должны сжаться почти вдвое — до 97, и изображения неизбежно будут искажаться. Предметы, лучи которых встречают водную гладь под углом в 10 градусов, сжимаются в воде настолько, что почти перестают различаться. Но всего более поразил бы вас вид самой водной поверхности: из-под воды она представляется вовсе не плоской, а в форме конуса! Вам покажется, что вы находитесь на дне огромной воронки, бока которой наклонены друг к другу под углом немного больше прямого (97 градусов). Верхний край этого конуса окружен радужным кольцом из красной, желтой, зеленой, синей и фиолетовой каемок. Почему? Белый солнечный свет состоит из смешения лучей разных цветов; каждый род лучей имеет свой показатель преломления, а потому и свой «предельный угол». Следствием этого является то, что при рассматривании из-под воды предмет кажется окруженным пестрым ореолом из цветов радуги.

Что же видно далее, за краями этого конуса, заключающего в себе весь надводный мир? Там расстилается блестящая поверхность воды, в которой, как в зеркало, отражаются подводные предметы.

Совершенно необычайный вид приобрели бы для подводного наблюдателя те предметы, которые частью погружены в воду, частью же выступают над нею. Пусть в реку погружена водомерная рейка (рис. 120). Что увидит наблюдатель, помещенный под водой, в точке А? Разделим обозреваемое им пространство — 360 градусов — на участки и займемся каждым участком отдельно. В пределах угла 1 он увидит дно реки, — если только, конечно, оно достаточно освещено. В угле 2 он увидит подводную часть рейки без искажений. Примерно в угле 3 он увидит отражение той же части рейки, т. е. перевернутую погруженную половину ее (вспомните, что сказано было о «полном внутреннем отражении»), Еще выше подводный наблюдатель увидит выступающую часть рейки, — но она не составит продолжения подводной, а переместится гораздо выше, совершенно отделившись от своего основания. Разумеется, наблюдателю в голову не придет, что эта витающая рейка составляет продолжение первой! К тому же рейка покажется сильно сжатой, особенно в нижней части, — там деления будут заметно сближены. Дерево на берегу, затопленном разливом, должно из-под воды казаться таким, каким оно изображено на рис. 121.

Рисунок 120. Вид полупогруженной водомерной рейки для подводного наблюдателя, глаз которого помещен в А.

В угле 2 видна, в туманных очертаниях, погруженная часть рейки. В угле 3 — отражение ее от внутренней поверхности воды. Еще выше видна выступающая часть рейки в сокращении, и притом отделенная от остальной ее части промежутком. В угле 4 отражается дно. В угле 5 виден весь надводный мир в форме конической трубы. В угле 6 видно отражение дна от нижней поверхности воды. В угле 1 — неясное изображение дна.

А если бы на месте рейки находился человек, то из-под воды он представился бы фигурой рис. 122. В таком виде купальщик должен казаться рыбам! Для них мы, идя по мелкому дну, раздваиваемся, превращаемся в два существа: верхнее — безногое, нижнее — безголовое с четырьмя ногами! Когда мы удаляемся от подводного наблюдателя, верхняя половина нашего тела все сильнее сжимается в нижней части; на некотором расстоянии почти все надводное туловище пропадает, — остается лишь одна свободно реющая голова…

Можно ли непосредственно, на опыте, проверить эти необычайные выводы? Ныряя под воду, мы увидели бы очень мало, даже если бы и приучили себя держать глаза открытыми. Во-первых, водная поверхность не успевает успокоиться в те немногие секунды, какие мы способны провести под водой, а сквозь волнующуюся поверхность трудно что-либо различить. Во-вторых, как мы уже объяснили ранее, преломление воды мало отличается от преломления прозрачных сред нашего глаза, и на сетчатке получается поэтому очень неясное изображение; окружающее будет казаться туманным, размытым (стр. 209). Наблюдение из водолазного колокола, шлема или через стеклянное окно подводной лодки также не могло бы дать желаемых результатов. В этих случаях, — как мы также уже разъяснили, — наблюдатель хотя и находится под водой, но вовсе не в условиях «подводного зрения»: прежде чем вступить в его глаз, лучи света в этих случаях, пройдя стекло, вновь вступают в воздушную среду и, следовательно, испытывают обратное преломление; при этом либо восстанавливается прежнее направление луча, либо же он получает новое направление, но во всяком случае не то, которое имел в воде. Вот почему наблюдения из стеклянных окон подводных помещений не могут дать правильного представления об условиях «подводного зрения».

Рисунок 121. Как представляется из-под воды полузатопленное дерево (ср. с рис. 120).

Рисунок 122. Как купальщик, погруженный до груди в воду, представляется подводному наблюдателю (ср. с рис. 120).

Однако нет надобности быть самому под водой, чтобы познакомиться с тем, каким кажется мир из-под воды. Условия подводного зрения можно изучать с помощью особой фотографической камеры, которая внутри наполнена водой. Вместо объектива пользуются при этом металлической пластинкой с просверленной в ней дырочкой. Легко понять, что если все пространство между отверстием и светочувствительной пластинкой наполнено водой, то внешний мир должен изобразиться на пластинке в таком виде, в каком рисуется он подводному наблюдателю. Этим способом американский физик, профессор Вуд, и получил чрезвычайно любопытные фотографии, одну из которых мы воспроизвели на рис. 115. Что касается причины искажения формы надводных предметов для подводного наблюдателя (прямые линии железнодорожного моста получались на фотографии Вуда в виде дуг), то мы указали на нее, когда объясняли, почему плоское дно пруда кажется вогнутым (стр. 213).

Есть и другой способ непосредственно познакомиться с тем, каким кажется мир подводным наблюдателям: в воду спокойного пруда можно погрузить зеркало и, дав ему надлежащий наклон, наблюдать в нем отражение надводных предметов.

Результаты таких наблюдений подтверждают во всех подробностях те теоретические соображения, которые изложены выше.

Итак, прозрачный слой воды между глазом и предметами вне этого слоя искажает всю картину надводного мира, придает ему фантастические очертания. Существо, которое после жизни на суше очутилось бы в воде, не узнало бы родного мира, — так изменился бы он при рассматривании из глубины прозрачной водной стихии.

Цвета в глубине вод

Картинно описывает смену световых оттенков под водой американский биолог Бийб.

«Мы погрузились в батисфере в воду, и внезапный переход от золотисто-желтого мира в зеленый был неожидан. После того как пена и пузыри сошли с окон, нас залил зеленый свет; наши лица, баллоны, даже вычерненные стены были окрашены им. Между тем, с палубы казалось, что мы погружаемся в темный ультрамарин.

Первое же погружение в воду лишает глаз теплых [62] (т. е. красных и оранжевых) лучей спектра. Красный и оранжевый цвета словно никогда не существовали, а вскоре и желтые тона были поглощены зелеными. Хотя радостные теплые лучи составляют лишь небольшую часть видимого спектра, но, когда они исчезают на глубине 30 или более метров, остается только холод, мрак и смерть.

[62]

Здесь слово «теплый» употреблено в том смысле, какой придают этому слову художники, характеризуя оттенки цветов: «теплыми» они называют красный и оранжевый, в отличие от «холодных» — синего и голубого.

По мере того как мы спускались, постепенно исчезали и зеленые тона; на глубине 60 метров уже нельзя было сказать, была ли вода зеленовато-синей или сине-зеленой.

На глубине 180 метров все казалось окрашенным густым, сияющим синим светом. В нем настолько мало было силы освещения, что писать и читать стало невозможно.

На глубине 300 метров я попытался определить цвет воды — черно-синий, темно-серо-синий. Странно, что, когда синий цвет пропадает, его не заступает фиолетовый — последний в видимом спектре: он, по-видимому, уже поглощен. Последний намек на синее переходит в неопределимый серый цвет, а серый, в свою очередь, в черный. Начиная с этого уровня солнце побеждено, и цвета изгнаны навсегда, пока не проникнет сюда человек и не пронижет электрическим лучом то, что в течение миллиардов лет было абсолютной чернотой».

О темноте на большой глубине тот же исследователь пишет в другом место следующее:

«Тьма на глубине 750 метров казалась черней, чем можно вообразить, — и все же теперь (на глубине около 1000 метров) она казалась чернее черного. Казалось, все предстоящие ночи в верхнем мире будут восприниматься только как относительные степени сумерек. И никогда более не мог я применять слово „черный“ с твердым убеждением [63] ».

Слепое пятно нашего глаза

[63]

Подробнее о цвете в морских глубинах см. книгу акад. Шулейкина «Очерки по физике моря», Изд. АН СССР, 1949, очерк восьмой. (Прим. ред.).
