Занимательная техника в прошлом

Прошло, однако, больше ста лет, прежде чем на материке и в Англии привился оптический телеграф. Это произошло благодаря удачному изобретению Шаппа, а главным образом потому, что это изобретение подоспело вовремя: его можно было использовать ради военных целей.

Биографы Клавдия Шаппа рассказывают что свой оптический телеграф он изобрел еще мальчиком. Он учился в Анжерской семинарии, а его братья — в пансионе, расположенном за городом, километрах в двух от семинарии; из окон семинарии были видны окна пансиона. Клавдий очень скучал без братьев. Здесь-то ему и пришла мысль переговариваться с братьями при помощи сигналов. Для этого он прикрепил к концам большой линейки две маленьких. Путем комбинации этих трех линеек он и переговаривался с братьями. Чтобы передать, например, букву «А», Шапп среднюю линейку ставил горизонтально, а две меньших: одну перпендикулярно к ней, а другую наклонно под углом в 45°. Буква «В» могла быть передана сигналом: средняя и одна из крайних линеек наклонна, а одна из крайних вертикальна к средней и т. д.

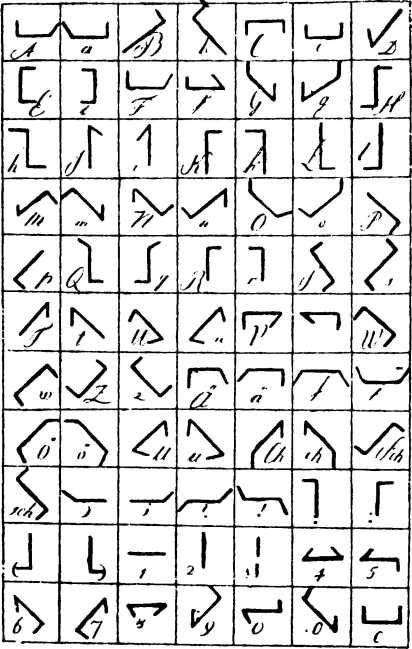

Рис. 76. Азбука телеграфа Шаппа.

Когда Шапп вырос, он решил применить свое изобретение на практике. Устройство его телеграфа было таково.

На горах или холмах по всей линии ставили небольшие здания с двумя окнами, размещенными так, что из них можно было видеть ближайший телеграф. На платформе такого здания помещалась отвесная жердь, на вер. шине которой прикреплялась горизонтальная — балка длиною около трех метров. Эта балка могла вращаться около горизонтальной оси, принимая различные положения — горизонтальное, вертикальное, наклонное и пр. На каждом конце балки, которую называли «регулятором», помещались подобные же балки длиною в 1 1/2 м, называемые «крыльями». Эти последние также могли принимать различные положения в отношении к регулятору. Движения трех частей телеграфа производятся одним человеком посредством шнурков.

Когда желают подать знаки, регуляторам и крыльям придают различные положения. Регулятор может принять 4 главных, наиболее ясно различаемых положения: отвесно, горизонтально и под углом в 45° и 135°. Гораздо многочисленнее положение крыльев, так как они могут сгибаться в отношении к регулятору под разными углами, при различных положениях самого регулятора. Из различных положений наиболее распознаваемы 7: два отвесных (вверх и вниз), одно горизонтальное, два под углом в 45° кверху и два под тем же углом книзу и т. д.

Телеграф Шаппа составил эпоху в истории телеграфирования. Он распространился очень скоро в Европе и в Англии. Французский патент на свое изобретение Шапп взял в 1792 г., но телеграф был применен на практике во Франции лишь в 1793 г. Интересно отметить скорость телеграфирования. В Париж из Лиля депеша доходила в 2 мин., из Калэ (350 км) — в 4 мин.

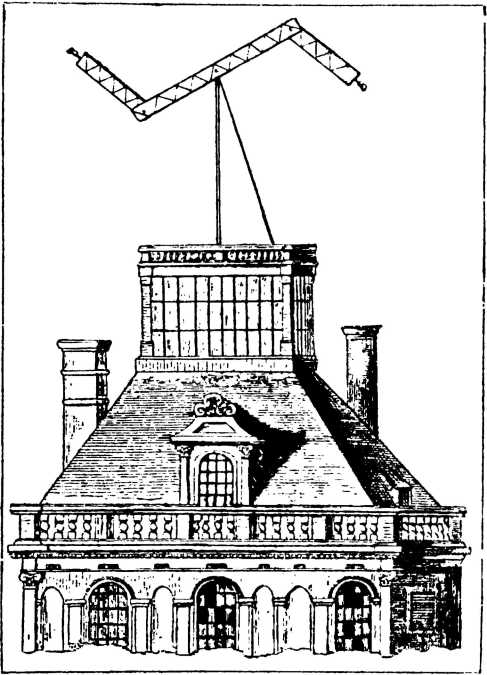

Рис. 77. Телеграф Шаппа на крыше Лувра в Париже передает звук «ш» (немецкое sch).

Другие страны скоро последовали примеру Франции.

В Пруссии телеграф системы Шаппа введен в 1832 г., в России в 1839 г. (между Варшавою и Петербургом).

Нельзя сомневаться, что поразительному успеху Наполеона содействовало быстрое сообщение известий о положении его войск по телеграфу. Когда 9 апреля 1809 г. совершенно неожиданно в Мюнхен вторгнулись австрийцы и принудили короля покинуть этот город, Наполеон узнал об этом по телеграфу так скоро, что уже 22 апреля подступил к Мюнхену и разделался с австрийцами.

Оптический телеграф несомненно показал свою пользу. Несмотря на это, он почти без борьбы уступил место электрическому телеграфу, во многом превосходившему его. Оптическим телеграфом можно пользоваться лишь в ясную погоду и днем. В случае дождя или тумана он не работал. Кроме того, при знакомстве с алфавитом всякий мог прочесть телеграмму во время ее передачи.

Первые идеи об электрическом телеграфе относятся еще к XVIII веку, когда «гальванизм» еще не был открыт. Женевский физик Георг Лесаж построил в 1774 г. модель телеграфа, где было использовано свойство разнородных электричеств притягиваться друг к другу.

В телеграфе Лесажа две станции соединены 24-мя проволоками. Каждой проволоке, изолированной от других, соответствует буква алфавита. Концы этих проволок соединены с «электрическим маятником». Передавая заряд электричества, полученный натиранием стеклянной или эбонитовой палочки по проводу, можно заставить соответствующий электрический маятник другой станции выйти из положения безразличного состояния. Лесаж обращался со своим проектом к Фридриху Великому, но безуспешно.

На телеграф Лесажа по своей идее чрезвычайно похож телеграф Соммеринга, члена Мюнхенской Академии. Работа его основана на химическом действии тока.

Телеграфом Соммеринга особенно заинтересовался один русский, находившийся в то время в Мюнхене. Это был «переводчик при посольстве» — Павел Львович Шиллинг.

В 1820 г. Эрстед, опубликовал свое открытие — действие тока на магнитную стрелку. В том же году Ампер, говоря об этом открытии, заметил:

«Посредством проводников и магнитных стрелок, равных числу букв в алфавите (так, чтобы каждая стрелка предназначалась для отдельной буквы), и при помощи батареи возможно устроить род телеграфа для передачи на любое расстояние через любые препятствия слова и фразы».

Может быть эта мысль, брошенная Ампером, и послужила Шиллингу поводом сделать попытку построить телеграф, используя явление Эрстеда. Но более вероятно, что Шиллинг, занятый работой над телеграфом и понимая, какое огромное значение имеет он в военном деле, совершенно самостоятельно решил осуществить «электромагнитный телеграф».

Рис. 78. Телеграф П. Л. Шиллинга (хранится в Музее связи в Ленинграде).

Неизвестно точно, когда именно изобрел свой телеграф П. Л. Шиллинг, но уже в 1835 г. он демонстрирует свой телеграф на съездах в Германии.

По устройству телеграф Шиллинга представлял собой значительный шаг вперед в сравнении с тем, что предлагал Ампер в своем докладе. Модель этого телеграфа хранится в Ленинградском Музее связи.

Телеграф Шиллинга состоит из пяти магнитных стрелок, подвешенных на шелковых нитях и двигающихся внутри «мультипликаторов», т. е. катушек из большого числа оборотов проволоки. Если со станции отправления пустить через тот или иной мультипликатор ток, то, смотря по направлению тока, произойдет отклонение стрелки вправо или влево. Подбирая в разных сочетаниях 10 отклонений 5 стрелок в ту или другую сторону, можно передавать до 45 знаков.

Судьба телеграфа Шиллинга в России была такова.

В 1837 г. Шиллинг получил предложение от управляющего морским министерством «соединить при помощи телеграфа Кронштадт с Петербургом».

Еще раньше (осенью 1836 г.) Шиллинг получил письменное предложение из-за границы продать свое изобретение английскому правительству. К сожалению, Шиллинг умер 25 июля 1837 г., и телеграф между Кронштадтом и Петербургом был осуществлен много спустя после его смерти, по другой системе (Якоби).

<
