Затворные системы «переломок»
Шрифт:

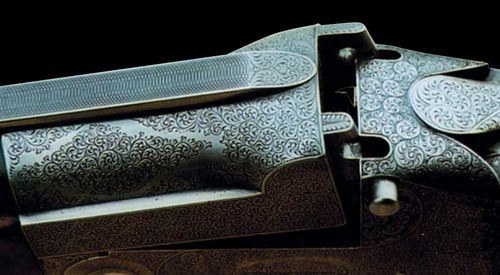

Илл. 6:
Через год другая немецкая фабрика «Эрнст Кернер и Ко» (Ernst Kerner Co, Suhl) подхватила идею конкурентов и выпустила изящную модель бокфлинта с полуразгруженной коробкой. Разгружающий эффект создавала поворачивающаяся на оси вертикальная планка, входящая в окна боковых приливов казённой части стволов (или. 8). Ружьё отличалось пропорциями, небольшим весом и пользовалось спросом у охотников. После войны 1939-1945 гг. фирма прекратила существование, а созданные в ГДР предприятие имени Э. Тельмана и товарищество «БЮХАГ» к конструкции Кернера уже не возвратились.
Илл. 7: Двойное скрепление «Геркулес» в бокфлинте с цапфенной подвеской стволов (Германский патент 1930), Фирма «Август Шюлер, Зуль»

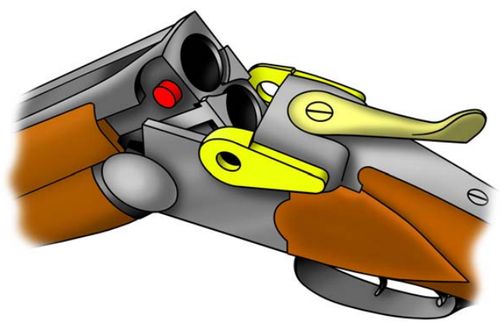

Илл. 8: Скрепление поворотной двузаходной планкой в боковые приливы стволов бокфлинта. Фирма «Эрнст Кернер и Ко» (Зуль, Германия)
Приведённые примеры показывают, что в мировой оружейной технике научного подхода в разработке ружейных систем не существовало и производители совершенствовали «переломки» на ощупь – методом проб и ошибок.
ПРИМЕЧАНИЕ: Видимые элементы затворной системы, относящиеся к коробке, закрашены оттенками жёлтого цвета, а относящиеся к ствольному блоку – оттенками красного.
СОКРАЩЕНИЯ:
ВР – British Patent – английский патент.
DRP – Deutsches Reichs Patent – германский государственный патент.
При маркировке оружия серийные номера британских патентов наносятся вместе с датой их регистрации. Германские патенты имеют сквозную нумерацию, начатую в 1877 г. и к году выдачи обычно не привязываются.
