О фрагментах следует думать как о пре-пикселах. Окончательное значение цвета на экране формируется в результате композиции цвета фрагмента с цветом, уже находящимся в экранном буфере, только частным случаем которой является полное замещение. Фрагмент на этом этапе может быть вообще отвергнут, если не пройдет один из тестов, например тест глубины или величины альфа-канала.

Свое окончание конвейер находит в экранном буфере или текстуре, его заменяющей, при включении специального режима render-to-texture. Это единственное место в конвейере, которое доступно приложению для обратного считывания (read back).

Предыстория

Как же использовать графический конвейер не только для отображения трехмерных сцен? Еще относительно недавно нужно было обладать незаурядными знаниями всех операций, которые производители «зашили» в графический чип, чтобы заметить задачу, сводимую к рисованию некоторой сцены. В любом случае, способностей GPU хватало лишь на очень узкий круг вычислительных проблем[Не хочется задерживаться на этой теме, но чтобы не быть голословным, привожу одну из ссылок, где есть программа построения диаграммы Вороного], как правило, не слишком требовательных к точности результата. Но с наступлением нового тысячелетия ситуация начала мало-помалу меняться.

Прежде программирование графики можно было отнести к декларативному типу. Трехмерное приложение перечисляло все объекты в сцене, свойства их поверхностей, говорило, где расположены источники освещения, куда смотрит камера и т. п. В завершение следовала команда графической плате: «А теперь возьми и отобрази, что видит камера!» Эта ситуация была бы всем хороша в спокойные времена, но не когда производители игр отчаянно борются за внимание пользователей, которое, по их мнению, можно привлечь только новыми и желательно уникальными эффектами. Поэтому наметился постепенный переход к императивной парадигме программирования графики. То есть вместо выбора одного из предопределенных типов обработки данных производители игр получили возможность самостоятельно писать малюсенькие программки, непосредственно выполняемые графическим процессором. В первую очередь это затронуло блок обработки вершин, а затем и фрагментов (обведены оранжевым цветом на рис. 1). Поскольку главным образом под эффектами понималась более точная передача игры света и тени, то программки эти стали называть шейдерами (от англ. shade – тень), соответственно разделяя их на вершинные и пиксельные. Появились специализированные низкоуровневые ассемблеры.

Поначалу (2001 год) шейдеры были сильно ограничены в функциональности: например, пиксельный шейдер мог считывать цвет точки текстуры только четыре раза и выполнять над этими цветами не больше восьми арифметических операций[Хотя малым это стало казаться только сейчас, а на момент появления впечатляло].

Альтернативное применение

Переломным моментом можно считать самый конец 2002 года, когда в продаже появились платы семейства GeForce FX от nVidia и Radeon 9500 (и выше) от ATI. В них была заложена поддержка стандарта шейдеров Shader Model 2.0, который примечателен главным образом двумя аспектами.

Стандарт требовал от GPU умения выполнять гораздо более сложные программы и по количеству инструкций, и по числу обращений к текстурам.

Все промежуточные операции должны были выполняться с действительными числами высокой (в сравнении с предшествующими моделями GPU) точности. А производители сразу ввели поддержку текстур, в которых цвета хранятся также в виде действительных чисел.

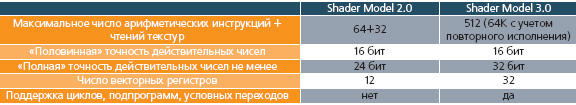

Хотя позже появляются и другие модификации стандарта, включая последний на сегодняшний день Shader Model 3.0, шейдеры второй версии остаются по-прежнему актуальными, потому что платы, поддерживающие только их, присутствуют на рынке и сегодня. Особенности стандартов приведены в таблице 1.

Как только число инструкций в программе достигло десятков, пользоваться ассемблером стало не так удобно. Поэтому к тому же времени формируются специализированные C-подобные языки высокого уровня. Заслуживают упоминания как минимум три из них: cg от nVidia, HLSL из DirectX и GLSL из OpenGL. Все они очень похожи, но, к сожалению, отличаются лексическими и синтаксическими деталями. Их компиляторы к сегодняшнему дню стали довольно зрелыми, способны оптимизировать код, хотя небольшая вероятность наткнуться на неправильно скомпилированный шейдер еще остается. Отказываться от высокоуровневых языков сейчас приходится лишь в исключительных случаях, например, чтобы уложиться в лимит регистров или инструкций.

Достоинства графических чипов: высокая производительность, точность и достаточная простота программирования не могли не быть замеченными, в первую очередь университетами. В 2003 году наблюдается всплеск научных статей, посвященных алгоритмам и принципам расчетов общего назначения средствами графических плат (GPGPU[GPGPU – General-Purpose Computation on GPUs]). С 2004 года специально организуются научные конференции.

В этой связи любопытно поведение двух крупнейших игроков на рынке графических чипов. Если aTI, по-видимому, заняла выжидательную, консервативную позицию: «GPU нужен только для игр», то nVidia, наоборот, проявляет заметную активность. Она пропагандирует идею GPGPU, организует курсы, призывая исследователей пользоваться ее аппаратурой для неграфических вычислений[gpgpu.org/s2005], предоставляет им временную или постоянную работу. Под эгидой nVidia издано уже два бестселлера «GPU Gems»[developer.nvidia.com/object, developer.nvidia.com/object/gpu_gems_2_home.html], в которые вошли главы по вычислениям общего назначения. С 2002 года сотрудники фирмы ведут сайт gpgpu.org, пытающийся систематизировать все результаты в этой области. nVidia продает ряд продуктов для нужд киноиндустрии, на деле доказывая нешуточность идеи.

Каковы результаты этой активности? Судя по публикациям, GPU удается найти применение в самых различных областях высокопроизводительных вычислений, включая высококачественный рендеринг, трассировку лучей, обработку изображений и сигналов, машинное зрение, компрессию, поиск и сортировку, биоинформатику, решение систем линейных уравнений, моделирование физических эффектов. Достигаемое ускорение колеблется от случая к случаю, но типично составляет несколько крат по сравнению с расчетом на центральном процессоре. Вы спросите, отчего же CPU так катастрофически проигрывают, если они изготовляются на таких же, если не на лучших полупроводниковых фабриках, содержат сопоставимое число транзисторов[Буквально одно сравнение high-end-продуктов в подтверждение: 376 млн. транзисторов в двухъядерном Intel Pentium EE 955 против 384 млн. в ATI Radeon X1900XTX], а их рабочие частоты в разы выше, чем у GPU?

GPU против СPU

Одно арифметическое устройство, оперирующее числами с плавающей точкой, при современном технологическом процессе производства чипов занимает на кристалле меньше одного квадратного миллиметра[Эти и последующие числа раздела взяты из книги «GPU Gems 2»]. Поэтому во всем чипе их можно иметь сотни, но проблема не в количестве устройств, а в том, как их все загрузить работой. К сожалению, на этом пути есть препятствия.

В первую очередь – память. По закону Мура, каждый год количество транзисторов на чипе возрастает наполовину, возрастает (но медленнее) и скорость их работы, так что суммарно можно говорить примерно о семидесятипроцентном повышении теоретической производительности устройств. Почему теоретической? Да потому, что пропускная способность памяти ежегодно возрастает примерно на 25%, а ее латентность (задержка обращения к новому участку памяти) сокращается и того медленнее – всего на 5% в год. Поэтому если не предпринимать дополнительных усилий, то самое слабое звено и будет определять производительность всей системы.

Центральный процессор обеспечивает просто райские условия для разработчика: любая инструкция в программе может считать или записать произвольную ячейку большой оперативной памяти. На деле это выливается в совершенно нерегулярный набор обращений к памяти. И чтобы ее латентность не была столь критической, в процессор приходится встраивать быструю кэш-память. И встраивать много – кэш сейчас занимает не меньше половины площади кристалла, а значит, ее не занимают вычислительные блоки. Причем во многих сценариях большой кэш оказывается неэффективен, к примеру, если обращение к ячейке памяти происходит лишь единожды, как при обработке потоков.

Второй важной причиной является последовательный характер обычных программ – наборов инструкций, которые для получения желаемого результата должны выполняться друг за другом. Если одна инструкция задержится медленной памятью, то задержится исполнение и всех остальных. Конечно, не все инструкции являются зависимыми и поэтому могут выполняться одновременно. Но явно эта независимость в программе не отражена, так что на выявление скрытого параллелизма тратится другая заметная порция площади кристалла. В самом лучшем случае удается наскрести работу для считанных единиц исполнительных устройств.
