GeForce 6800 + восемь пиксельных конвейеров = ?
Кодовое название нового графического чипа nVidia – G70, «принципиально новое» для компании… и не несущее практически никакой информационной нагрузки. Однако если заглянуть в прошлое, выяснится, что вплоть до последнего момента (когда компания вдруг отказалась от традиционной маркировки своих чипов кодами NVxx) GPU GeForce 7800 именовался иначе – NV47. По принятой в nVidia схеме это означает, что GPU архитектурно относится к тому же поколению NV4x, что и чипы семейства GeForce 6xxx (напомню, что GeForce FX – это семейство NV3x; GeForce 3 и 4 – семейство NV2x; а GeForce 1 и 2 – семейство NV1x). Так что ничего принципиально новаторского в новом кристалле мы не увидим: перед нами все тот же классический GPU поколения DirectX 9.0c, поддерживающий шейдеры третьей версии (Shader Model 3.0), эдакий доработанный GeForce 6800 Ultra. Но что же тогда изменилось по сравнению с предыдущим поколением?
Во-первых, в полтора раза увеличилось количество пиксельных конвейеров – с 16 до 24. Уже одно это должно было при прочих
Во-вторых, увеличилось число вершинных конвейеров (с 6 до 8), и была немного поднята тактовая частота ядра. Причем полной неожиданностью стало то, что в G70 тактовых частот теперь несколько: пиксельные и вершинные конвейеры тактируются раздельно и функционируют асинхронно[Строго говоря, в GPU этих частот даже не две, а три: в отличие от предыдущих поколений, G70 использует еще и «более независимые» блоки пиксельных операций (ROP). Они выполняют такие «вспомогательные» операции, как блендинг, z-тест на отсечение невидимых пикселов, вычисление итогового цвета при антиалиасинге и запись «готового продукта» в видеопамять и фрейм-буфер акселератора. У большинства предыдущих ускорителей Nvidia было по одному блоку ROP на пиксельный конвейер; в G70 компания отошла от этой традиции и поставила 16 ROP, подключающихся через специальный быстродействующий «свитч», при 24 пиксельных конвейерах. Тактовая частота ROP сегодня совпадает с тактовой частотой пиксельных конвейеров, однако в последующих поколениях GPU и даже в последующих вариациях G70 ситуация может измениться]. «Основная» тактовая частота, на которой работают пиксельные конвейеры, составляет 430 МГц; «вторая основная», на которой работают вершинные конвейеры, – 470 МГц. Сводя эти данные воедино, получаем, что теоретически GeForce 7800GTX должен примерно в 2,42 раза (!) по «пиксельной» и 1,57 раза по «вершинной» производительности превосходить 6800 Ultra. Совсем неплохо для «старой» архитектуры, не правда ли? И это еще не предел: судя по названию и поразительно удачным оверклокерским экспериментам[В нашей тестовой лаборатории мы разогнали 7800GTX до частот 500/1320 МГц], nVidia может выпустить заметно более быструю GeForce 7800 Ultra[Еще одна интересная особенность G70: пиксельные конвейеры тактируются не как бог на душу положит, а с шагом 27 МГц. К примеру, 16x27 = 432 МГц, базовая частота 7800 GTX. Тактовые частоты пиксельных конвейеров свеженькой GeForce 7800GT составляют 15x27 = 405 МГц. Резонно предположить, что тактовая частота пиксельных конвейеров «Ультры», буде она появится, будет не меньше 17x27 = 459 (460), а то и 486 (490) МГц].
В-третьих, слегка возросла производительность оперативной памяти. G70 работает с 256-разрядной шиной памяти стандарта GDDR3, причем на ускорители 7800GTX рекомендовано устанавливать модули с частотой передачи данных 1200 МГц (у NV40 aka GeForce 6800 Ultra – 1100 МГц). Поскольку существуют и более быстрые микросхемы памяти, вполне возможно, что некоторые производители со временем выпустят и «оверклокерские» варианты 7800GTX, снабдив их, скажем, чипами с временем выборки 1,4 нс (частоты до 1400 МГц)[Именно такую память планируется использовать в R520 – асимметричном ответе канадской ATI на рассматриваемые сегодня новинки от Nvidia]. Кстати, оперативной памяти на плату теперь можно устанавливать аж до гигабайта. Общение с «системной» оперативной памятью и чипсетом осуществляется исключительно по шине PCI-Express x16 (скорее всего, переходник HSI больше использоваться не будет).
В-четвертых, nVidia добавила в G70 блок аппаратного ускорения воспроизведения HDTV-видео (видео высокого разрешения), включая ускорение обработки сигнала, сжатого кодеками MPEG-2, а также WMV-HD– и H.264-сигнала. Прибавьте сюда аппаратный деинтерлейсинг, аппаратное масштабирование картинки и цветовую коррекцию – и получится nVidia PureVideo, совсем небесполезная в свете скорого выхода HD-DVD– и Blu-Ray-приводов фича. Для вывода «высокого» видео на телевизор в G70, помимо обычного TV-out, встроен специальный HDTV-out. Поддержка двух независимых выходов на монитор (VGA или DVI-I), разумеется, сохранилась.
В-пятых, изменилась технология изготовления GPU. Если NV40 выпускались на основе 130-нм техпроцесса, то G70 производится на мощностях тайваньской TSMC по более компактному (примерно на 40%) 110-нанометровому. Правда, возросла и сложность чипа (302 млн. транзисторов!),
так что кристалл G70 получился даже более крупным, а значит, и более дорогим, нежели NV40. Несмотря на резко возросшую сложность и слегка увеличенные тактовые частоты, энергопотребление платы на GeForce 7800GTX не превышает «скромные» 110 Вт. В итоге для системы с одной платой рекомендованы блоки питания мощностью всего 350 Вт (сравните с 480 Вт для 6800 Ultra!). SLI-системам подойдут типовые БП на 500 Вт против нереальных 600 Вт (и выше), кои требует 6800 Ultra.Наконец, в G70 реализован новый гибридный режим полноэкранного сглаживания – TAA (Transparent AntiAliasing), позволяющий получать качественную картинку с меньшими потерями производительности (подробности – во врезке).
В нашу тестовую лабораторию попал типовой экземпляр GeForce 7800GTX – референс-плата от самой Nvidia. В продажу они, разумеется, не пойдут, однако платы других производителей едва ли будут отличаться от референса чем-то, кроме системы охлаждения да повышенных тактовых частот графического процессора и видеопамяти на единичных экземплярах[Собственно, получается так потому, что для топовых ускорителей и ATI, и Nvidia, как правило, продают не столько графические чипы, сколько почти полностью собранные «полуфабрикаты» видеокарт. Поскольку «топов» продается относительно немного, а прибыль они приносят огромную (до 40% от общего дохода компаний!), такая тактика не вызывает серьезных производственных проблем, одновременно гарантируя, что топовые акселераторы заведомо не будут иметь проблем с некачественной разводкой или неудачной технологией производства. Так что можете смело покупать какой-нибудь Palit или даже noname: от брэндового ASUSTeK’а, который на $50–100 дороже, их будет отличать только более скромный набор прилагающегося ПО да, возможно, «менее оверклокерский» радиатор]. Так что все нижесказанное можно смело распространять на большинство видеокарт 7800GTX.
Итак, референс. Первое, что бросается в глаза, – это очень скромные размеры ускорителя. Стандартные 10 см ширины – чуть больше, чем у 6800 Ultra и X800/X850, но все же приемлемо для Hi-End-ускорителей. А вот высота новинки «нестандартна»: видеокарта по высоте занимает всего один слот расширения, а не ставшие уже привычными два или три.
Видеовыходы – два коннектора DVI-I (переходник на привычный D-Sub, очевидно, прилагается); есть TV-out и TV-in, совмещенные в 11-штырьковом коннекторе. TV-in реализован на чипе Philips SAA7115HL; TV-out совмещен с HDTV-out. Видеопамять (256 Мбайт), в отличие от 256-мегабайтных вариантов GeForce 6800, установлена по обеим сторонам видеокарты, причем предусмотрены посадочные места для вдвое большего числа микросхем памяти (G70, напомню, может иметь до 1 Гбайт видеопамяти); память с двух сторон охлаждается алюминиевыми радиаторами.
Очень сильно по сравнению с GeForce 6800 переработана схема питания графического процессора – видимо, более тонкий технологический процесс привел не только к резкому снижению энергопотребления G70, но и существенно повысил требования к схемам питания. Именно из-за увеличившихся размеров VRM видеокарта и получилась более длинной. Критичные к охлаждению компоненты схемы питания закрыты внушительных размеров алюминиевым радиатором.

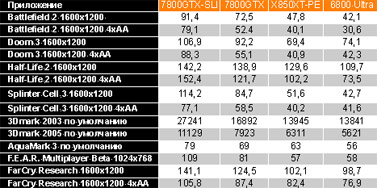

Для тестирования мы постарались взять новейшие и трудные для современных ускорителей игры. Результаты тестирования производительности приведены в таблице.
Даже беглого взгляда достаточно, чтобы сказать: GeForce 7800GTX – безоговорочный лидер по производительности.
Преимущество над GeForce 6800 Ultra составляет в среднем 41–45% (с включенным/выключенным четырехкратном антиалиасингом); преимущество над более быстрым (на 8–12%) Radeon X850 Platinum Edition – в среднем 27–30%, причем выигрыш имеет место на всех тестах, в том числе и на горячо любимом канадцами Half-Life 2. В общем-то не так уж и много, но и немало, если принять во внимание далеко не идеальную масштабируемость современных игр[У наших коллег из других изданий цифры получились чуть больше – порядка 35–40%]. Тем более что особенно большое преимущество 7800GTX наблюдается в самых тяжелых тестах – буквально только что вышедших Battlefield 2 (на 70%) и SplinterCell 3 (почти двукратный отрыв). Во всех тестах (включая режим 1600x1200 4x FSAA) видеокарта 7800GTX показала скорость рендеринга не менее 50 fps (то есть заведомо играбельную). Без антиалиасинга результаты повыше: не менее 70 fps; средние потери производительности от включения AA – 28%.
На удивление эффективно работает режим SLI: при установке двух видеокарт удается выжать из 7800GTX еще 27–37%. При этом преимущество GeForce 7800GTX SLI над «радеонами» доходит до 120% (!) – и наверстать столь солидное отставание ATI будет ой как непросто. Вероятнее всего запоздавший на полгода R520, работающий на частотах до 600–700 МГц, но снабженный всего шестнадцатью пиксельными конвейерами[Которые вдобавок вроде бы поддерживают непонятно как сказывающиеся на их производительности шейдеры третьей версии (а по истории с GeForce FX хорошо известно, что реализация обязательных для SM3 динамических переходов в шейдерах, может замедлять работу акселератора едва ли не в разы)], сумеет-таки догнать GeForce 7800GTX, а наконец-то появившаяся у ATI поддержка технологии CrossFire (альтернатива SLI) позволит «сравнять счет» и в парных конфигурациях. Однако солидное тепловыделение (уже известно, что кулер для R520 будет «двухэтажный»), шум, высокая цена (той же 1400-МГц памяти), скорее всего, сохранят небольшой перевес за продуктами Nvidia. Очень жаль, что из-за отсутствия R520 и CrossFire проверить эти предположения мы не можем.
