В результате - рекордный выигрыш в весе. Отсюда - транспортабельность. Благодаря малому весу и компактности, M777 может транспортироваться не только самолетом, но и вертолетом [Для "стрекоз" НАТО вес критичен - зарубежное вертолетостроение так и не сумело создать тяжелые транспортники, сравнимые с Ми-6, Ми-10, В-12 и Ми-26], винтокрылом MV 22 Osprey, грузовиком. А это, резко повышая мобильность, как нельзя лучше подходит для решения задач, стоящих перед вооруженными силами США после завершения эпохи идеологического противостояния, - исполнения функций Globo Cop (мирового полицейского): силового продолжения политики планетарного экономического доминирования; участия в конфликтах малой и средней интенсивности по всему земному шару.

И новое, легкое и компактное, орудие, поступившее на вооружение 11-го полка морской пехоты США, болтающееся под брюхом геликоптера, прямо-таки обречено было стать телезвездой. Тем более что подвернулись войны в Афганистане и Ираке.

Но как у M777 обстоит дело с боевыми качествами? Ну, привезли его на место, ну развернули (с чем справляется расчет из пяти человек), а дальше-то что?

Противника, как и раньше, уничтожает металл и взрывчатка, выбрасываемая из ствола. Они мало изменились со времен Второй мировой. Скорострельность? Да и она не поражает, два выстрела в минуту, пять - максимально. Примерно как у орудий аналогичного калибра Второй мировой. А по-другому и быть не может. Ограничивает проблема, хорошо знакомая читателям "КТ", - охлаждение. Представьте себе, какую роль оно играет в системе такой тепловой мощности, как шестидюймовое орудие. Сколько энергии должен рассеять ствол, сколько - накатные устройства, которым необходимо преобразовать мощь отдачи в сжатие пружин и газов, в дросселирование жидкостей, а далее - в тепло. Именно это ограничивает скорострельность.

Остается повысить точность. Доставлять металл и взрывчатку ближе к цели. Тут M777 безусловно выигрывает перед орудиями Второй мировой. Более развитые технологии производства канала ствола. Лучшая аэродинамика снарядов. Стабильность порохов. Но прежде всего - ИТ-технологии. M777 использует цифровую систему управления огнем TAD (Towed Artillery Digitization) производства фирмы General Dynamics - примерно такую же, что установлена на самоходных артиллерийских установках (САУ) M109A6 Paladin. Она обеспечивает куда более оперативные и точные топогеодезическую привязку и целеуказание, нежели ранее достигались в буксируемых и аэромобильных артсистемах. Тут-то мы и возвращаемся к спутниковой навигации. Это ведь самый удобный, быстрый и точный способ определить положение на месте артиллерийского орудия. Это ведь и способ привязать к местности положение цели при артиллерийской разведке. Почти мгновенно сделать то, что раньше достигалось длительной работой традиционных измерительных инструментов "из стекла и железа", утомительными ручными вычислениями. Кроме того, баллистический вычислитель может реализовать куда более эффективные алгоритмы, чем при традиционном, табличном, способе управления огнем.

Но все равно - сверхлегкая гаубица хоть и убивает, но она еще не killer application. M777 легка, мал ее расчет, ее можно оперативно затащить в горы и быстро приготовить к стрельбе, достаточно точной, - но ведь для достижения высокой вероятности поражения цели нужен еще боекомплект. Тонны и тонны обрушивающегося на цель металла. Именно столько уходило в войнах ХХ века на уничтожение бойца противника. А эти тонны надо еще доставить на позицию. Сначала - транспортным самолетом, потом тем же вертолетом. А это ой как недешево… И тут на помощь приходит "Эскалибур". Так, согласно легенде, звался меч короля Артура, извлеченный венценосцем из камня. Но в данном случае речь идет об артиллерийском снаряде повышенной дальности действия, созданном американской фирмой Raytheon Missile Systems в сотрудничестве cо шведской BAE Systems Bofors.

XM982 Excalibur - управляемый активно-реактивный снаряд, запускаемый из ствола гаубицы (буква X в американской военной номенклатуре означает систему оружия, находящуюся в разработке). Донный ракетный двигатель придает ему дополнительную скорость, позволяя достичь дальности огня в 40 км. Но это не главное. Главные свойства снаряду придают современные ИТ-технологии, по которым выполнена система управления (СУ). Она - двойная. Инерционная и GPS.

В те времена, когда в технологии вошел титан, двойными СУ оснащались межконтинентальные ракеты, баллистические и не пошедшие в серию крылатые. Там, правда, кроме инерционной была система астронавигации. Но это изделия, летающие высоко, там, где всегда видны звезды. Шестидюймовый же снаряд работает с не зависящими от времени суток и погоды сигналами от закинутых в небо "камушков", микросхем навигационных спутников. Это позволяет резко повысить точность стрельбы. Традиционные 155-мм боеприпасы армии США имеют на аналогичных дистанциях круговое вероятное отклонение от 200 до 300 м. [круговое вероятное отклонение - это радиус круга, в который ляжет половина боеприпасов] XM982 Excalibur же даже на боевых стрельбах в Ираке в мае прошлого года обеспечил попадание 92% снарядов не далее 4 м от цели.

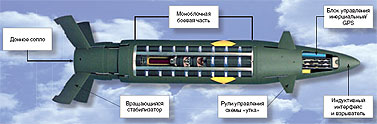

Посмотрим, как устроен этот снаряд (см. рис.). Выполнен он по аэродинамической схеме "утка" ("ca-nard"), то есть рули расположены перед стабилизатором. Стабилизатор размещен вокруг двигателя на специальном вращающемся основании. В средней части то, ради чего и создан снаряд, - многоцелевая боевая часть. Она может и проникать сквозь 200 мм бетона, и рваться в воздухе, увеличивая осколочное поражающее действие. Для решения последней задачи взрыватель в голове снаряда (радиодальномер с локаторной антенной из арсенида галлия) способен работать в бесконтактном режиме, замеряя расстояния до грунта и подрывая заряд в нескольких метрах от него для повышения осколочного эффекта. Ну а за взрывателем - самое главное, устойчивая к перегрузкам система управления, инерционная/GPS. (Ускорения при выстреле - до 12000 g.)

Выстреливаемый при максимальных углах возвышения (это создает наиболее удобные условия для работы СУ) снаряд начинает покручивать рулями, отрабатывая полетное задание, введенное в бортовой компьютер через индуктивный интерфейс (разъемы нежелательны). Инерционная система управления, замеряющая и интегрирующая ускорения, - получая координаты, которые сравниваются с полетным заданием, - обеспечивает управление в интервалах между замерами GPS. ("Традиционные" межконтинентальные баллистические ракеты пробивали атмосферу на гироприборах и корректировали полет по звездам.) Ну а взрыватель подорвет снаряд или над землей, или в грунте, или - под слоем бетона, в бункере.

Обходятся высокотехнологические изыски недешево. Те снаряды, которыми уже стреляли, стоят по $80000 каждый. Почему? Тут и сверхвысокие требования к конструкции (вспомним перегрузки!) и малый объем производства - летом прошлого года США производили 18 снарядов в месяц, и только после успешного дебюта в Ираке увеличили программу до 150 изделий в месяц. Всего Raytheon намерен произвести 250000 снарядов, выручив за них 3 миллиарда долларов. Несмотря на цену, применение таких снарядов, видимо, будет выгодным [Деликатно - Low cost per kill]. Батарея аэромобильных M777 с XM982 может обстреливать территорию в 5000 кв. км. Актуально еще для одной страны - с 17 млн. кв. км территории и буйными соседями.

Но работать такие системы будут лишь при наличии НАЦИОНАЛЬНОЙ глобальной системы навигации. Чужая в самый критический момент может или выключиться, или давать специально искаженный сигнал. У США есть вылизанная GPS. А Россия обречена доводить до ума ГЛОНАСС, - возможно через технические ошибки и политические скандалы, - несмотря на цену это один из самых эффективных путей обеспечить работу умных боеприпасов, без чего трудно будет обеспечить контроль территории.

Патентное бюро

Автор: Сергей Леонов

"Выпадающий" диалог графического интерфейса

Microsoft

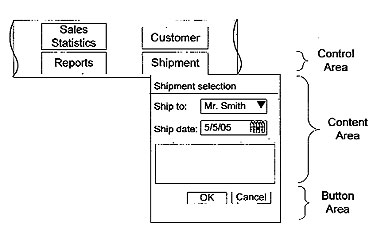

Современные реализации графического оконного интерфейса не предусматривают обязательной привязки диалоговых окон к "родительскому" окну, в результате каждый программист извращается на свой лад: в одной программе при открытии диалогового окна нельзя делать ничего другого, кроме работы в нем; в другой это окно легко теряется под прочими окнами (и пользователь вспоминает о нем только при закрытии программы); в третьей можно открыть сразу несколько диалогов с риском потерять или не сохранить нужные данные из-за параллельной работы с одним и тем же объектом. В той же программе Outlook компания пыталась решить проблему всплывающими напоминаниями об оставшихся открытыми окнах, но это лишь усложнило дело. Теперь предлагается новая идея: привязать диалоговое окно к вызывающему его элементу, сделав нечто среднее между окном и раскрывающимся списком меню. В отличие от меню, такой диалог может включать самые разные управляющие элементы, и диалогов этих можно открыть несколько, но они жестко связаны с "родительской" формой и, когда открыты, всегда отображаются поверх этой формы.

Часы-гарнитура

Италия

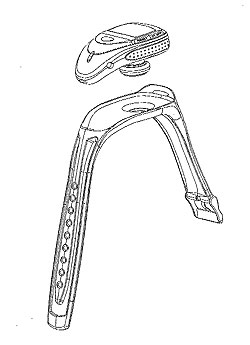

Bluetooth-гарнитура для мобильного телефона, конечно, штука удобная, но не все могут привыкнуть постоянно носить ее на ухе, а держать лишнее устройство в кармане тоже не всегда желательно. Авторы заявки решили совместить гарнитуру с тем, что большинство людей все равно имеет при себе, - с наручными часами. А что, габариты у этих устройств весьма близки, кнопки на боковой части корпуса пригодятся и там и тут, а дисплей вполне может переключаться с показаний времени на что-то иное, когда устройство отсоединено от "базы". Конструкция понятна из рисунка, а то, что толщина получается не самой маленькой, не страшно - молодежная мода видала и не такое.
