Во-первых, не исключен рост «космической активности цивилизации». Определенные надежды дает новый рынок космического туризма. Возможно, на первых порах окажутся востребованными корабли малой и средней размерности «комбинированного» типа (многоразовые версии «классических» одноразовых), такие как европейский Hermes или, что нам ближе, российский «Клипер». Они относительно просты, могут выводиться в космос обычными (в том числе, возможно, уже имеющимися) одноразовыми ракетами-носителями. Да, такая схема не сокращает затраты на доставку грузов в космос, но позволяет сократить расходы на миссию в целом (в том числе снять с промышленности бремя серийного производства кораблей). К тому же крылатые аппараты позволяют резко уменьшить перегрузки, действующие на космонавтов при спуске, что является несомненным достоинством.
Во-вторых, что особенно важно для

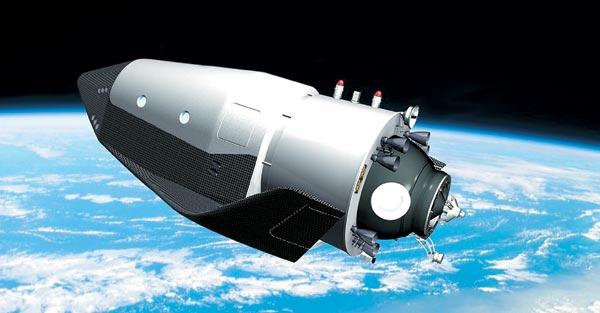

«Клипер», Россия, с 2000 года. Разрабатываемый новый космический корабль с многоразовой кабиной для доставки экипажа и грузов на околоземную орбиту и орбитальную станцию. Вертикальный запуск ракетой «Союз-2», посадка горизонтальная либо парашютная. Экипаж — 5—6 человек, стартовая масса корабля — до 13 т, посадочная масса — до 8,8 т. Ожидаемый срок первого пилотируемого орбитального полета — 2015 год
Гиперзвуковые двигатели
Наиболее перспективным типом двигательных установок для многоразовых воздушно-космических самолетов с горизонтальным взлетом некоторые специалисты считают гиперзвуковые прямоточные воздушно-реактивные двигатели (ГПВРД), или, как их чаще называют, прямоточные воздушно-реактивные двигатели со сверхзвуковым горением. Схема двигателя крайне проста — у него нет ни компрессора, ни турбины. Поток воздуха сжимается поверхностью аппарата, а также в специальном воздухозаборнике. Как правило, единственной подвижной частью двигателя является насос подачи горючего. Основная особенность ГПВРД в том, что при скоростях полета, в шесть и более раз превышающих скорость звука, поток воздуха не успевает затормозиться во впускном тракте до дозвуковой скорости, и горение должно происходить в сверхзвуковом потоке. А это представляет известные сложности — обычно топливо не успевает сгорать в таких условиях. Долгое время считалось, что единственное горючее, пригодное для ГПВРД — водород. Правда, в последнее время получены обнадеживающие результаты и с горючими типа керосинов. Несмотря на то что гиперзвуковые двигатели исследуются с середины 1950-х годов, до сих пор не изготовлено ни одного полноразмерного летного образца: сложность расчетов газодинамических процессов при гиперзвуковых скоростях требует проведения дорогостоящих натурных летных экспериментов. Кроме того, нужны жаропрочные материалы, стойкие к окислению при больших скоростях, а также оптимизированная система топливоподачи и охлаждения ГПВРД в полете. Существенный недостаток гиперзвуковых двигателей — они не могут работать со старта, аппарат до сверхзвуковых скоростей надо разгонять другими, например, обычными турбореактивными двигателями. И, конечно, ГПВРД работает только в атмосфере, так что для выхода на орбиту понадобится ракетный двигатель. Необходимость ставить несколько двигателей на один аппарат значительно усложняет конструкцию воздушно-космического самолета.
Многогранная многократность
Варианты конструктивной реализации многоразовых систем весьма разнообразны. При их обсуждении не стоит ограничиваться только кораблями, надо сказать и о многоразовых носителях — грузовых многоразовых транспортных космических системах (МТКС). Очевидно, что для снижения стоимости разработки МТКС надо создавать беспилотными и не перегружать их избыточными, как у шаттла, функциями. Это позволит существенно упростить и облегчить конструкцию.
С точки зрения простоты эксплуатации наиболее привлекательны одноступенчатые системы: теоретически они значительно надежнее многоступенчатых, не требуют никаких зон отчуждения (например, проект VentureStar, создававшийся в США по программе RLV в середине 1990-х годов). Но их реализация находится «на грани возможного»: для создания таковых требуется снизить относительную массу конструкции не менее чем на треть по сравнению с современными системами. Впрочем, и двухступенчатые многоразовые системы могут обладать вполне приемлемыми эксплуатационными характеристиками, если использовать
крылатые первые ступени, возвращаемые к месту старта по-самолетному.Вообще МТКС в первом приближении можно классифицировать по способам старта и посадки: горизонтальному и вертикальному. Часто думают, что системы с горизонтальным стартом имеют преимущество, поскольку не требуют сложных пусковых сооружений. Однако современные аэродромы не способны принимать аппараты массой более 600—700 тонн, и это существенно ограничивает возможности систем с горизонтальным стартом. Кроме того, трудно представить себе космическую систему, заправленную сотнями тонн криогенных компонентов топлива, среди гражданских авиалайнеров, взлетающих и садящихся на аэродром по расписанию. А если учесть требования к уровню шума, то становится очевидным, что для носителей с горизонтальным стартом все равно придется строить отдельные высококлассные аэродромы. Так что у горизонтального взлета здесь существенных преимуществ перед вертикальным стартом нет. Зато, взлетая и садясь вертикально, можно отказаться от крыльев, что существенно облегчает и удешевляет конструкцию, но вместе с тем затрудняет точный заход на посадку и ведет к росту перегрузок при спуске.
В качестве двигательных установок МТКС рассматриваются как традиционные жидкостные ракетные двигатели (ЖРД), так и различные варианты и комбинации воздушно-реактивных (ВРД). Среди последних есть турбопрямоточные, которые могут разгонять аппарат «с места» до скорости, соответствующей числу Маха 3,5—4,0, прямоточные с дозвуковым горением (работают от М=1 до М=6), прямоточные со сверхзвуковым горением (от М=6 до М=15, а по оптимистичным оценкам американских ученых, даже до М=24) и ракетно-прямоточные, способные функционировать во всем диапазоне скоростей полета — от нулевых до орбитальных.
Воздушно-реактивные двигатели на порядок экономичнее ракетных (из-за отсутствия окислителя на борту аппарата), но при этом имеют и на порядок большую удельную массу, а также весьма серьезные ограничения на скорость и высоту полета. Для рационального использования ВРД требуется совершать полет при больших скоростных напорах, защищая при этом конструкцию от аэродинамических нагрузок и перегрева. То есть, экономя топливо — самую дешевую компоненту системы, — ВРД увеличивают массу конструкции, которая обходится гораздо дороже. Тем не менее ВРД, вероятно, найдут применение в относительно небольших многоразовых аппаратах горизонтального старта.
Наиболее реалистичными, то есть простыми и относительно дешевыми в разработке, пожалуй, являются два вида систем. Первый — типа уже упомянутого «Клипера», в которых принципиально новым оказался только пилотируемый крылатый многоразовый аппарат (или большая его часть). Небольшие размеры хоть и создают определенные трудности в части теплозащиты, зато уменьшают затраты на разработку. Технические проблемы для таких аппаратов практически решены. Так что «Клипер» — это шаг в правильном направлении.
Второй — системы вертикального пуска с двумя крылатыми ракетными ступенями, которые могут самостоятельно вернуться к месту старта. Особых технических проблем при их создании не ожидается, да и подходящий стартовый комплекс можно, наверное, подобрать из числа уже построенных.
Подводя итог, можно полагать, что будущее многоразовых космических систем безоблачным не будет. Им придется отстаивать право на существование в суровой борьбе с примитивными, но надежными и дешевыми одноразовыми ракетами.
Дмитрий Воронцов, Игорь Афанасьев
