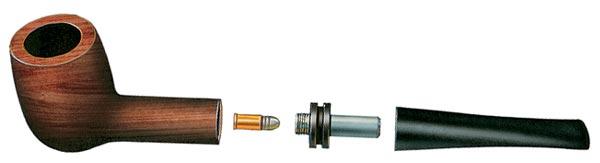

Лучше подходила для маскированного пистолета форма курительной трубки. УСС США получило «трубки», сделанные в лаборатории в Вэлвине. Казенником и «пистолетной рукояткой» служила собственно «трубка» с деревянным чубуком, которую можно было даже набить табаком. В «трубке» помещался ударно-спусковой механизм и в нее же ввинчивался стальной стволик, заряженный 5,6-мм патроном .22 «шот». Ударник взводился за кнопку, скользившую в Г-образном пазу трубки, для выстрела ее нужно было вытолкнуть пальцем из паза, после чего винтовая спиральная пружина посылала ударник вперед, и он разбивал капсюль патрона. Костяной мундштук, крепившийся к трубке байонетным соединением (то есть просто насаживавшийся), прикрывал стволик и перед выстрелом быстро снимался.
«Курительная трубка» — пистолет под 5,6-мм патрон .22 «шот»
Технология
Бездымные ракетные порохи, новые боевые части, электростреляющие устройства и легкие сплавы сделали 1940-е годы началом расцвета легкого реактивного оружия. Это не замедлило проявиться и в оружии маскированном. У задержанного 6 сентября 1944 года недалеко от села Карманово Смоленской области некоего Таврина (он же Политов, он же Шило) сотрудники СМЕРШ и НКВД якобы изъяли солидный арсенал. Наиболее примечательным экспонатом в нем было реактивное приспособление «Панцеркнакке» (Panzerknacke можно перевести, как «щелкающий броню»). Пусковая труба крепилась на предплечье и укрывалась рукавом пальто, заряжалась 30-мм реактивным снарядом, кумулятивная боевая часть которого пробивала броню толщиной 30—45 миллиметров. Расчет явно делался на стрельбу по защищенным автомобилям. Оно и понятно — Политов выполнял задание германского разведоргана «Цеппелин», предусматривавшее устранение И.В. Сталина или других высших руководителей. Пуск производился электрозапалом — батарея размещалась на поясе, а пусковая кнопка на кисти второй руки, провода пропускались под одеждой. Это — типичный пример оружия для одной конкретной операции. Вот только операция была заведомо провальной.
Из всего, что в кармане
Нередко утверждают, что технологии двигали вперед строители мельниц, оружейники и часовщики. Случалось же и так, что изделия оружейников выполнялись под продукцию часовщиков. Американец Леонард Вудс для маскировки пистолета выбрал предмет, наличие которого в ладони не вызывает подозрений, — карманные часы. Патент 1913 года предполагал однозарядное приспособление, ствол которого представлял собой ось завода часов, спуск — втулку на этой оси. «Часы» брались в ладонь так, чтобы ствол проходил между пальцами, для выстрела оставалось сжать ладонь, надавив на втулку. Два года спустя Вудс запатентовал уже часы — малокалиберный револьвер — семизарядный барабан укрывался специальным приливом корпуса «часов». Правда, интереса производителей такие «часы» не вызвали — слишком уж тонкая работа.
Многие предметы выглядят не менее обыденно, чем часы. Скажем, кошельки-портмоне и карманные револьверы под унитарный патрон входили в моду почти одновременно, и, естественно, появлялось желание их совместить. В 1877 году немец О. Франкенау запатентовал «портмоне», одна половина которого служила обычным кошельком, а во второй монтировался шестизарядный мини-револьвер. Половинки разделялись жесткой пластиной, так что, пользуясь портмоне, владелец не рисковал открыть окружающим наличие оружия. При нажатии на складной спусковой крючок сначала особая тяга открывала отверстие в торцевой стенке, затем следовал выстрел. Очевидно, предполагалось, что на требование «Кошелек или жизнь!» владелец портмоне протянет его грабителю и… сохранит и то, и другое. Это приспособление, как и ряд других, даже выпускалось малой серией. «Портмоне» с бесствольным револьвером под шпилечные патроны есть в коллекции Центрального музея МВД.
А вот известный советский оружейник И.Я. Стечкин создал свой «портсигар» ТКБ-506 в середине 1950-х годов по заказу госбезопасности. Причем сначала им были разработаны патроны СП1 и СП2 с отсечкой пороховых газов, обеспечивавшие беззвучный и беспламенный выстрел. Патрон СП2 был принят к серийному производству и составляет законную гордость отечественных оружейников. Так что «портсигар» Стечкина являл собой достижение техники 1950-х. Он содержал целых три стреляющих устройства с короткими стволиками. После заряжания стволиков портсигар закрывался. Для спуска служила клавиша на месте обычной защелки портсигара. Любезно протягивая такой портсигар оппоненту и якобы желая открыть крышку, можно уложить его наповал.
Хорошо известны зажигалки, оформленные под миниатюрный пистолет. Но бывало и наоборот — обычные внешне зажигалки с заряженным «стволом» внутри. Одно такое приспособление представляло собой настоящий «перевертыш». Карманная бензиновая зажигалка с прямоугольным металлическим корпусом и откидной крышкой фитилька вполне могла использоваться по прямому назначению. Правда, запас горючего был невелик, поскольку большую часть корпуса занимало однозарядное стреляющее приспособление. Для его заряжания нужно было сдвинуть вниз часть корпуса, в которой крепился ствол, и откинуть ее на шарнире, вложить в открывшийся патронник патрон типа .22 «шот» и вернуть ствол на место. При этом взводился ударный механизм. Для стрельбы зажигалка направлялась дном в сторону противника, плоская нижняя крышка откидывалась на шарнире, открывая дульный срез ствола и вытягивая спуск. Оставалось отжать спуск пальцем вниз, и происходил выстрел. При известной сноровке все это можно было проделать и одной рукой,
но лучше все же было пользоваться двумя — иначе вылетевшая из пальцев зажигалка могла нанести травму самому стреляющему.Американцы во Вьетнаме использовали миниатюрные мины-сюрпризы, замаскированные под зажигалки «Зиппо» (через пятнадцать секунд после первого использования она взрывалась). Взрывные устройства в виде портсигаров, спичечных коробков и т.п. разрабатывались в разных странах. А в последние десятилетия маскированные взрывные устройства в целом стали, увы, куда более востребованы, чем благородный маскированный «ствол».
Или вот другой вполне привычный бытовой предмет — складной нож (если он, конечно, не превышает допустимых законом размеров). В 1916 году в США Лео Роджерс запатентовал перочинный нож, рукоятка которого делилась на две части. В одной укладывался складной клинок, в другой помещался ударниковый механизм и короткий 5,6-мм стволик под патрон .22 «шот». Для заряжания или извлечения стреляной гильзы ствол откидывался на шарнире. Спуском служила клавиша на правой щечке рукоятки. А немец Р. Херзель много позже решил соригинальничать, разместив в складном ноже… самозарядный пистолет. Блок лезвий, свойственный любому рабочему складному ножу, откидывался на шарнире вниз и служил рукояткой удержания. Вместе с ним откидывались и щечки ножа, становясь рукояткой и гнездом под магазин. Оставалось вставить магазин (носится отдельно) и передернуть затвор.
От рукава до каблука
Вариантам маскировки оружия под предметы одежды или под одеждой несть числа. Правда, любимый прием киногероев — выстрел прямо из кармана — вряд ли столь уж эффективен, хотя бы потому, что одежда на стреляющем может загореться. А вот выстрел из рукава интересовал многих конструкторов. В 1929 году Э. Юхаш запатентовал в США однозарядный «пистолет», крепящийся манжетой и ремнями на предплечье и скрываемый рукавом пиджака или пальто. Ствол заряжался одним 7,62-мм патроном и ввинчивался в ствольную коробку, в которой монтировался и ударный механизм ударникового типа. Ударник взводился второй рукой за выступающее позади коробки подобие курка, а спуск соединялся нитью с кольцом на пальце. Для выстрела надо было поднять руку и вскинуть вверх ладонь, натянув таким образом нить и открыв ствол. Как уберечь запястье от ожога пороховыми газами, в данном проекте не сообщалось. Уже в 1962 году конструктор Хилл разместил ствол на запястье с противоположной стороны — сверху. Нить, связанная с ударно-спусковым механизмом, также охватывала петлей пальцы руки. Выстрел здесь производился быстрым сгибанием кисти вниз, так что безопасность от ожогов и потенциальная меткость были выше. Перед выстрелом откидывалась крышка, прикрывавшая дульный срез ствола (так что при беглом взгляде на прикрытое рукавом запястье можно было принять стреляющее приспособление за браслет с часами).
Одно время изобретатели предлагали спецслужбам различные варианты стреляющих приспособлений, срабатывавших при подъеме рук вверх — на случай задержания агента. Причем размещали такие приспособления на груди, спине, поясе, под мышкой. Схемы были и чисто механические, и электромеханические. Приспособление, запатентованное американцем Ф.Ф. Лейнинжером в декабре 1941 года, включало дискообразный магазин с расположенными по окружности патронниками и электрическое стреляющее устройство с кнопочным переключателем (крепится на ноге в области колена), питающееся от батарейки, на теле приспособление крепилось ремнями через амортизирующую прокладку. Нажимая переключатель (скажем, положив ногу на ногу), владелец устройства мог без использования рук произвести несколько выстрелов.
Двуствольная «Пряжка» Л. Маркуса готова к выстрелу. Оба ствола выполнены под пистолетный патрон типа 7,65х17, но нарезов не имеют
Немецкий изобретатель Гольдберг в 1934 году взял патент на 12-зарядный револьвер-пряжку. Его барабан представлял собой диск, в каморы которого вкладывались 5,6-мм патроны типа.22 «шот». Ствола не было, так что стрельбу приходилось вести строго в упор. В корпусе пряжки монтировался ударно-спусковой механизм с рычагом-взводителем и спусковым рычагом. Повернувшись в сторону противника, владелец мог выстрелить, нажав насеченную головку спускового рычага в верхнем углу пряжки. О выпуске хотя бы опытного образца такой пряжки неизвестно.
Германский конструктор Л. Маркус поступил проще, разместив в массивной пряжке офицерского ремня блок из двух коротких заряженных стволов и ударный механизм с двумя спусковыми клавишами. В 1943 году Маркус предложил свою разработку вниманию офицеров СС и даже удостоился аудиенции у рейхсфюрера Гиммлера. Его изобретению нашли применение — поскольку офицеры СС не должны были сдаваться в плен живыми, их решили снабдить такими пряжками. При пленении обычно приказывают снять ремень, и тут можно было произвести внезапный выстрел в упор и получить шанс «красиво уйти» из жизни (легко предугадать реакцию на такой коварный выстрел). Выпуск «пряжек» поручили велосипедному заводу братьев Ассманн в Лейбнице, но развернуть производство так и не успели.
