Полной неожиданностью новое оружие не стало. Ведь еще в 1915 году французский инженер Рене Лорэн предлагал бомбардировать Берлин радиоуправляемыми крылатыми «воздушными торпедами» с реактивным двигателем. Чуть позже эскизный проект подобия авиационной крылатой ракеты разработали в России офицеры эскадры воздушных кораблей «Илья Муромец». В межвоенный период, когда ракетная тема получила в ряде стран серьезную государственную поддержку, развернулись работы и над крылатыми ракетами. Так, в СССР в 1939 году испытали крылатую ракету «212» (разработчики Королев, Пивоваров, Раушенбах) с расчетной дальностью полета 50—80 км и автоматом стабилизации в трех плоскостях. В том факте, что на практике первыми применили крылатые ракеты немцы, не надо искать влияния «тайных знаний» или «тибетских учителей». Достаточно вспомнить, что Германия располагала передовым машиностроением, самой современной химической, радио- и электротехнической промышленностью.
Сама «Фау-1» даже по меркам тех лет не была воплощением
С другой стороны, и противники Германии не так уж отстали в этом направлении, но поначалу осваивали и перерабатывали германский опыт и разработки. Не воспользоваться ими, заполучив в качестве трофеев готовые изделия и документацию, было бы просто странно. Построенные в первые же послевоенные годы советские ракеты 10Х, 14Х, 16Х (руководитель разработки Владимир Николаевич Челомей), как и американские KUW-1, JB-2 и LTV-N-2, оказались прямым продолжением «Фау-1». Причем это уже были ракеты наземного, воздушного и морского базирования. Можно вспомнить также, что в том же 1944 году, когда группа Челомея готовила документацию на 10Х, Сергей Павлович Королев, еще работавший в ОКБ 4-го спецотдела НКВД (в «шараге»), представил свой проект твердотопливной крылатой ракеты Д-2 с дальностью до 78 км. В общем, тема управляемой крылатой ракеты, в буквальном смысле слова, носилась в воздухе.

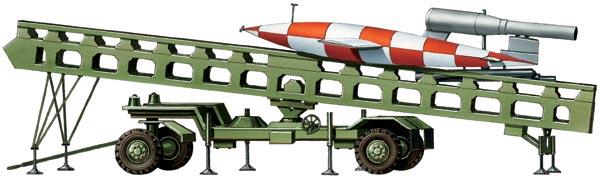

Крылатая ракета 10ХН на наземной пусковой установке, СССР, 1950 г. Класс «земляземля». Полетная масса 2 200 кг, длина 8,417 м, размах крыла 5,73 м. Двигатель маршевый пульсирующий воздушно-реактивный Д-16
Навигация в полете
«Военный энциклопедический словарь» дает такое общее определение крылатой ракеты: «Управляемая ракета с несущими поверхностями (крылом), создающими аэродинамическую подъемную силу при полете в атмосфере. На крылатых ракетах используются ракетные (жидкостные, твердотопливные) и воздушно-реактивные (прямоточные, турбореактивные, пульсирующие) двигатели». Нетрудно заметить, что под такое определение попадают ракеты самых разных классов и дальностей. Однако в печати и в обиходе «крылатыми ракетами» обычно называют ракеты большой дальности, причем выполненные по самолетной схеме (с одним крылом), предназначенные для поражения особенно важных целей в глубине обороны или территории противника. Интерес к крылатым ракетам (КР) большой дальности тем более широк, что две сверхдержавы, США и СССР, хотя и по разным причинам, сделали их «национальным оружием».
«Управляемое» оружие, конечно, имеет в своем составе систему наведения. Уже в первом поколении КР можно встретить различные системы всех основных направлений — автономные, телеуправления, самонаведения, комбинированные.
Автономная система обеспечивает полет ракеты по заранее заданной (программной) траектории с помощью приборов, расположенных на ее борту. Из различных вариантов (автопилотирование, астро-и радионавигация, инерциальные системы) наибольшее распространение получили последние, став практически обязательным элементом в ракетах большой дальности. Инерциальная система основана на выдерживании программной траектории с помощью гиростабилизированной платформы, задающей собственную систему координат на ракете, и акселерометров, измеряющих ускорения ракеты относительно координатных осей. В астронавигационных системах, вызывавших одно время широкий интерес разработчиков крылатых ракет, привязка траектории производилась по двум ярким звездам. Астронавигация сочеталась с автопилотом или инерциальной системой.
Телеуправление предполагает наличие внешней аппаратуры управления, измеряющей координаты цели и ракеты и вырабатывающей необходимые управляющие команды. Применялись системы с передачей команд по радио, с автоматическим наведением по лучу радиолокатора, телевизионные (изображение с ракеты передавалось оператору).
Самонаведение используется на конечном участке траектории и обеспечивается головкой самонаведения ракеты. Последняя работает либо за счет контраста самой цели с окружающим фоном в радио-, инфракрасном, оптическом диапазонах (пассивное самонаведение), либо использует отраженное целью излучение от устройства подсветки, установленного на самой ракете (активное самонаведение) или отдельно (полуактивное).
Многоликие «крылатые снаряды»
Крылатые ракеты самолетной схемы, или самолеты-снаряды, стали с конца 1940-х годов одним из главных направлений развития управляемого реактивного оружия и были представлены во многих вариантах. Среди ракет первого послевоенного поколения, созданных в США, Великобритании , СССР, Швеции , Франции и других странах, самолетная схема встречается в классе «воздух—земля», «воздух—воздух», «земля—земля», «земля— воздух», «море—земля», в противокорабельных, даже в противотанковых и противолодочных ракетах. Аэродинамика и системы управления самолетов были к тому времени наиболее изучены и отработаны. К тому же параллельно развивалась реактивная авиация, а к разработке крылатых ракет привлекали авиационные фирмы и КБ, что нередко проявлялось во внешнем сходстве КР с пилотируемыми самолетами. Кстати, позже это сыграло свою роль в продлении службы снимаемых с вооружения крылатых ракет: они имитировали самолеты в качестве летающих мишеней для тренировки расчетов ПВО. Но обратимся к КР большой дальности первого поколения.

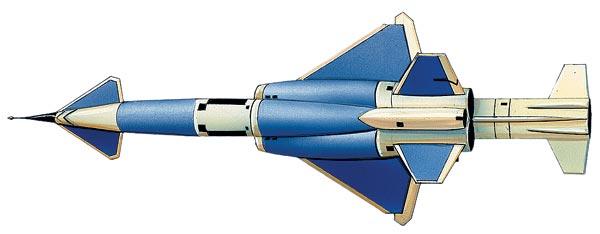

Межконтинентальная крылатая ракета ХSM-64 «Навахо», США, опытная. Класс «земля-земля». Стартовая масса 135 000 кг, длина 35,1 м (маршевая ступень 20,7 м), размах крыла 8,72 м. Система наведения: автономная астроинерциальная. Дальность пуска 8 000 км, высота полета 22 000— 24 000 м, скорость полета 3 705 км/ч
В США в 1947—1950 годах развернулись работы по нескольким проектам крылатых ракет: двух средней дальности, то есть оперативно-тактических, — наземного базирования «Матадор» (применять ее должны были ВВС) и морского базирования «Регулус» (для ВМС), и двух межконтинентальных — «Снарк» и «Навахо». Несмотря на то что уже упоминалась возможность использования «обычных» боевых частей, все-таки главным назначением КР была «доставка» ядерных зарядов. КР большой дальности рассматривались тогда как дополнение к пилотируемой авиации, которое можно использовать более массированно (благодаря меньшей стоимости) и в любых погодных условиях. Роль их выглядела особенно важной в условиях нараставших возможностей ПВО и задержек работ по баллистическим ракетам. От сравнительно громоздких катапульт, с которых начинались крылатые ракеты наземного и морского базирования, перешли к запуску с направляющих «нулевой длины» с помощью стартовых ускорителей. Это также расширяло возможности КР.

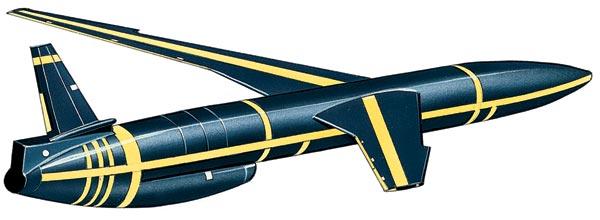

Межконтинентальная крылатая ракета SM-62 «Снарк», США, 1960 г. Класс «земля-земля». Стартовая масса 21 700 кг, длина 22,5 м, размах крыла 14,6 м. Двигатель маршевый турбореактивный J-71. Система наведения: автономная астроинерциальная. Дальность пуска 8 000 км, высота полета до 16 700 м, скорость полета 960 км/ч
Околозвуковая крылатая ракета SSM-N-8 «Регулус-I» фирмы «Чанс-Воут Эйркрафт» поступила на вооружение в 1953 году, имела дальность пуска до 800 км, система наведения сочетала принципы телеуправления и самонаведения. Запуск производился с надводных тяжелых крейсеров и подводных лодок (в надводном положении). Перед пуском требовалось еще произвести сборку ракеты. В 1957 году появилась сверхзвуковая «Регулус-II» с дальность пуска до 1 050 км (за счет дополнительных баков), инерциальной системой наведения с коррекцией по радиокомандам от оператора и усовершенствованным пусковым оборудованием.
Крылатая ракета ТМ-61А «Матадор» фирмы «Мартин» с телеуправлением была принята в 1954 году, запускалась с мобильной наземной установки на дальности до 885 км. Уже в 1957 году для ее замены приняли околозвуковую КР ТМ-76 «Мейс» с дальностью до 900 км и комбинированной системой наведения — инерциальной и радионавигационной. Интересно, что для «Мейс» пытались создать корреляционную систему наведения на основе сравнения текущего оптического изображения подстилающей поверхности с изображением, заранее записанным на кинопленку, но система оказалась слишком сложной и ненадежной.

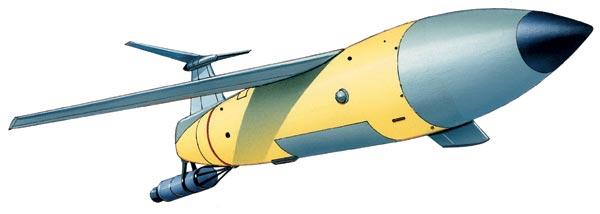

Оперативно-тактическая крылатая ракета ТМ-61А «Матадор» с твердотопливным ускорителем, США, 1954 г. Класс «земля-земля». Стартовая масса 5 440 кг, длина 12,0 м, размах крыла 8,5 м. Двигатель маршевый турбореактивный J-33-A-37. Система наведения: телеуправление с самонаведением. Дальность пуска 885 км, высота полета 13 700 м, скорость полета 1 100 км/ч
Особое внимание продолжали уделять КР большой и средней дальности класса «воздух—земля», называвшимися одно время «воздушными торпедами». Они позволяли авиации наносить удар по важным объектам в глубине территории противника, не заходя в зону действия его ПВО, в то же время осуществлять длительное патрулирование в воздухе, менять направление удара. В отличие от тогдашних КР морского и наземного базирования это давало более широкий выбор траекторий и направлений налетов, делало оружие более гибким в применении. Ракеты подвешивались под фюзеляж или под крыло бомбардировщика, так как истребители тогда не могли нести это громоздкое оружие. Американские ВВС получили для вооружения бомбардировщиков В-47, В-52 и В-58 крылатую ракету «Раскэл» с дальностью пуска до 240 км, но уже к 1960 году заменили ее сверхзвуковой GAM-77 (AGM-28) «Хаунд Дог» фирмы «Норт Америкэн» с дальностью пуска (с бомбардировщиков В-52) до 960—1 180 км — в зависимости от высоты — и ядерной боевой частью.
