107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.
Шрифт:

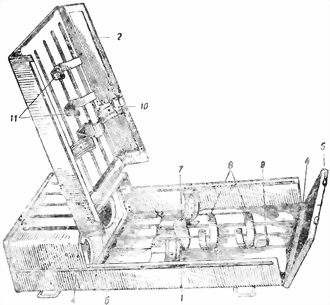

Рис. 60. Лоток (сб. 07):
1 — корпус (сб. 07-5); 2 — крышка (сб. 07-8); 3 — колпак (сб. 07–11); 4 — петли (сб. 07-7); 5 — замок (сб. 07-6); 6 — диафрагма; 7 — обойма (07-3); 8 — держатель (07–10); 9 — упор (07–11); 10 — обойма (07-4); 11 — прижим (07–13).
Лоток состоит основных частей: корпуса 1,
Крышка и колпак соединены с коробом петлями 4. Сверху крышка пристегивается к колпаку двумя замками 5. В дне короба имеется диафрагма 6 с двумя отверстиями для помещения головных частей мин, а сверху сделана обойма 7 по форме мины.
В верхней части короба, посередине, имеются два держателя 8 и упор 9 для коробок с дополнительными зарядами.
На внутренней стороне крышки есть обойма 10 по форме мины, которая прижимает мину к обойме 7, и прижим 11 для поджатия коробок с дополнительными зарядами к держателям 8 короба.

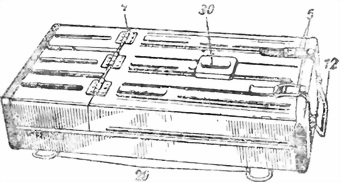

Рис. 61. Лоток (сб. 7), общий вид:
4 — петля (сб. 07-1); 5 — замок (сб. 07-6); 12 — ручка (07–18); 20 — скобы (07–32); 30 — упор (07–16).
На внутренней стороне колпака приклепаны два резиновых буфера для поджатия мины со стороны стабилизатора.
Снаружи лоток (рис. 61) имеет две ручки 12 для переноски его вручную и для установки в передок, к дну его прикреплены четыре скобы 20 для привьючивания и два упора 30 для плотного прилегания лотков друг к другу, когда они установлены в передке. Упор имеется на наружной стороне короба лотка и на наружной стороне боковой крышки лотка.
Для большей жесткости на коробе и крышке выштампованы желоба.
Сцепной крюк (рис. 62) устроен следующим образом.
На хвост сцепного крюка 1 надеваются шайба 2, упорное кольцо 3, в заточках которого находится резиновый буфер 4, пружина 5, шайба 6, и все это поджимается гайкой 7, навинченной на нарезной конец хвоста сцепного крюка. Гайка от свинчивания стопорится шплинтом 8.
Собранный сцепной крюк вставляется в дышловую трубу передка; через отверстия обоймы 54 (рис. 51), дышловой трубы 6 (рис. 51) и упорного кольца 3 сцепного крюка снизу пропускаются два болта (рис. 51), на которые навинчиваются гайки 56 (рис. 51); гайки стопорятся шплинтами 57.
Закрепленный в дышловой трубе сцепной крюк не может повертываться вокруг своей оси, так как болты 55 (рис. 51) охватывают параллельные грани на хвосте сцепного крюка.
При перевозке сцепленный с передком колесный
ход будет стремиться вытащить сцепной крюк; при этом будет сжиматься пружина 5, закрепленная между упорным кольцом 3 и шайбой 6 и предназначенная для смягчения жестких ударов.Благодаря смягчению жестких ударов сохраняется материальная часть, а конский состав предохраняется от потертостей и побитости хомутом.
По прекращении усилия, вытягивающего сцепной крюк, пружина 5 возвращает его в первоначальное положение; при этом резиновый буфер 4, вложенный в заточку упорного кольца, предохраняет обойму от жестких ударов шайбы 2.
В проушину крюка поставлена, на оси 9 защелка 10, которая под действием пружины 11 прикрывает зев сцепного крюка, вследствие чего шворневая лапа колесного хода во время движения не может соскочить со сцепного крюка.

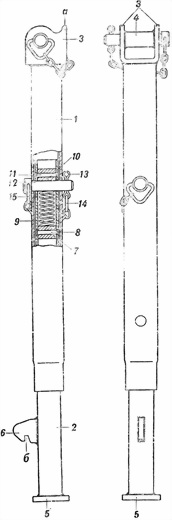

Рис. 62. Сцепной крюк (сб. 08):
1 — крюк (08-1); 2 — шайба (08-8); 3 — упорное кольцо (08–10); 4 — буфер (08-9); 5 — пружина (08–11); 6 — шайба (08–12); 7 — гайка (08–18); 8 — шплинт (08–14); 9 — ось защелки (08-4); 10 — защелка (08-2); 11 — пружина защелки (08-8); 12 — штифт (08-5); 13 — гайка (08-6); 14 — шплинт (08-7); б — рукоятка защелки.
Пружина 11 имеет два отогнутых конца; один из них вкладывается в гнездо защелки 10, а другой — в гнездо оси 9.
В гнездо защелки 10 пружина вкладывается несколько закрученной. Пружина стремится повернуть ось или защелку, но так как ось закреплена штифтом 12, один конец которого входит в гнездо оси, а другой — в шпоночный паз уха сцепного крюка, то пружина поворачивает вверх только защелку.
Движение защелки вверх ограничивается выступом защелки, который упирается в основание проушины сцепного крюка.
В проушине сцепного крюка ось 9 защелки крепится гайкой 13 и шплинтом 14.
Для того чтобы снять с крюка шворневую лапу колесного хода, надо повернуть рукоятку б защелки вверх; при этом защелка повернется вниз и откроет зев крюка. При освобождении рукоятки защелки пружина повернет защелку вверх в первоначальное положение.
Разборка сцепного крюка. Разборка сцепного крюка производится для чистки его или для смены деталей. Для разборки сцепного крюка, необходимо сделать следующее:
Вытащить шплинты 57, свинтить гайки 56, вынуть болты 55 (рис. 51) и вынуть сцепной крюк из дышловой трубы.
Вынуть шплинт 8 и отвинтить гайку 7. Снять шайбу 6, пружину 5, упорное кольцо 3 с буфером 4 и шайбу 2.
