107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.
Шрифт:
3. Клеймо ОТК.
4. Клеймо производственных мастеров (на собранных частях).
Кроме того, на стволе сверху ставятся номера плавки и поковки, знак завода, номер миномета и год изготовления.
Клеймо военпреда о приеме орудия ставится: на стволе, двуноге и опорной плите.
Взаимозаменяемые части миномета:
1. Ствол.
2. Части казенника и сами казенники.
3. Двунога-.лафет.
4. Опорная плита.
5. Колесные хода.
6. Колеса на ходах передка и рамы хода.
7. Лотки.
8. Прицел.
9. Все
10. Универсальные приспособления конских вьюков и соответственно этому укладочные приспособления к ним.
В формуляр заносятся следующие сведения:
а) данные об испытании ствола с казенником и его особенности, установленные при приемке на службу:
б) данные об испытании двуноги-лафета и опорной плиты; их особенности при приемке на службу;
в) данные о стрельбах;
г) случайности, которым ствол и двунога-лафет подверглись во время службы;
д) степень порчи, обнаруженной в частях ствола, двуноги-лафета и в опорной плите;
е) вид ремонта и результаты испытания после ремонта;
ж) данные, характеризующие степень износа канала ствола.
Формуляр составляет неотъемлемую принадлежность миномета и всегда передается с ним в место назначения.
При приеме миномета после его изготовления и после ремонта в формуляр миномета военным представителем на заводе вносятся следующие данные:
а) результаты проб и обмеров, которым миномет подвергался;
б) особенности металла;
в) сущность ремонта и название завода, производившего его;
г) результаты испытания на меткость и прочность (если таковые производились).
Во время службы миномета выполняется следующее:
1. Записывается год, месяц и число каждой стрельбы, число выстрелов, наименование заряда, сорт пороха, род и вес мины.
2. Заносятся результаты обмера канала ствола и осмотра в том случае, если в канале ствола будут замечены какие-либо повреждения.
3. Отмечается характер неисправностей и метод исправления их.
Правильность внесенных в формуляр сведений должна ежегодно подтверждаться подписью командира взвода, в котором состоит на службе миномет, а в части, касающейся приема миномета на службу и его испытания, — подписью военного представителя на заводе или лица, производившего данное испытание (при этом должна проставляться дата — день, месяц, год). Формуляр хранится в канцелярии подразделения, а во время похода на маневрах укладывается вместе с имуществом канцелярии.
ОТДЕЛ ТРЕТИЙ
БОЕПРИПАСЫ И ЛАБОРАТОРНЫЕ РАБОТЫ
ОБЩИЕ УКАЗАНИЯ
1. Для стрельбы из 107-мм горно-вьючного полкового миномета обр. 1938 г. никаких боевых припасов, кроме указанных в этом руководстве службы, не применять.
О вновь вводимых боеприпасах будет объявляться в приказах и распоряжениях Главного Артиллерийского Управления Красной Армии,
2. Окончательно снаряженной миной называется мина с ввинченным и закрепленным боевым взрывателем. Неокончательно снаряженной миной называется мина, у которой взамен взрывателя ввинчена холостая втулка.
Глава XX
107-ММ ОСКОЛОЧНО-ФУГАСНАЯ МИНА С ВЗРЫВАТЕЛЕМ ГВМЗ
107-мм осколочно-фугасная мина предназначается для поражения живой силы противника, подавления отдельных огневых точек (пулеметные гнезда, пехотные орудия и т. д.) и разрушения проволочных заграждений и дерево-земляных укрытий.
Так как мина снабжена взрывателем двойного действия, обеспечивающим и мгновенное действие, то действие ее при этой установке осколочное. При разрыве мина дает большое количество убойных осколков (весом более 1 г).
Взрыватель ГВМЗ является головным взрывателем мгновенного и замедленного действия, при установке на мгновенное действие он вызывает разрыв мины при ее падении на поверхность земли, не давая ей времени углубиться в грунт, благодаря чему обеспечивается надлежащее осколочное действие.
При установке взрывателя ГВМЗ на фугасное действие 107-мм осколочно-фугасная мина используется как фугасная мина, для разрушения дерево-земляных укрытий легкого типа; в этом случае мина при падении сначала проникает в преграду (грунт), а потом разрывается.
Боевой выстрел 107-мм осколочно-фугасной мины (рис. 143) состоит из следующих частей:
а) корпуса осколочной мины М, снаряженного разрывным зарядом;

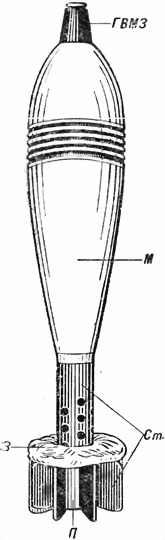

Рис. 143. 107-мм осколочно-фугасная мина в окончательном снаряжении (заряд № 1):
М — корпус мины; Ст — стабилизатор; З — дополнительный заряд; П — хвостовой патрон (основной заряд); ГВМЗ — взрыватель.
Рис. 144. 107-мм осколочно-фугасная мина в окончательном снаряжении (заряд № 3).
Рис. 145. 107-мм осколочно-фугасная мина в неокончательно снаряженном виде (разрез):
1 — стабилизатор; 3 — запальный стакан; 5 — корпус мины; ВВ — взрывчатое вещество; а — головная часть; б — задняя часть; в — средняя часть (центрующее утолщение).
б) взрывателя ГВМЗ, ввинченного в головную часть мины и установленного на мгновенное действие;
в) хвостового патрона (основного заряда — П), помещенного в трубке стабилизатора Ст;
г) дополнительных зарядов З на трубке стабилизатора,
Хвостовой патрон служит средством воспламенения дополнительных зарядов и одновременно является основным зарядом, который в совокупности с одним дополнительным зарядом составляет заряд № 1.
